OERTLI OE-tronic 3 Installations- Und Wartungsanleitung

Schalfeld
Vorschau ausblenden Andere Handbücher für OE-tronic 3:
Inhaltsverzeichnis

Werbung

Quicklinks

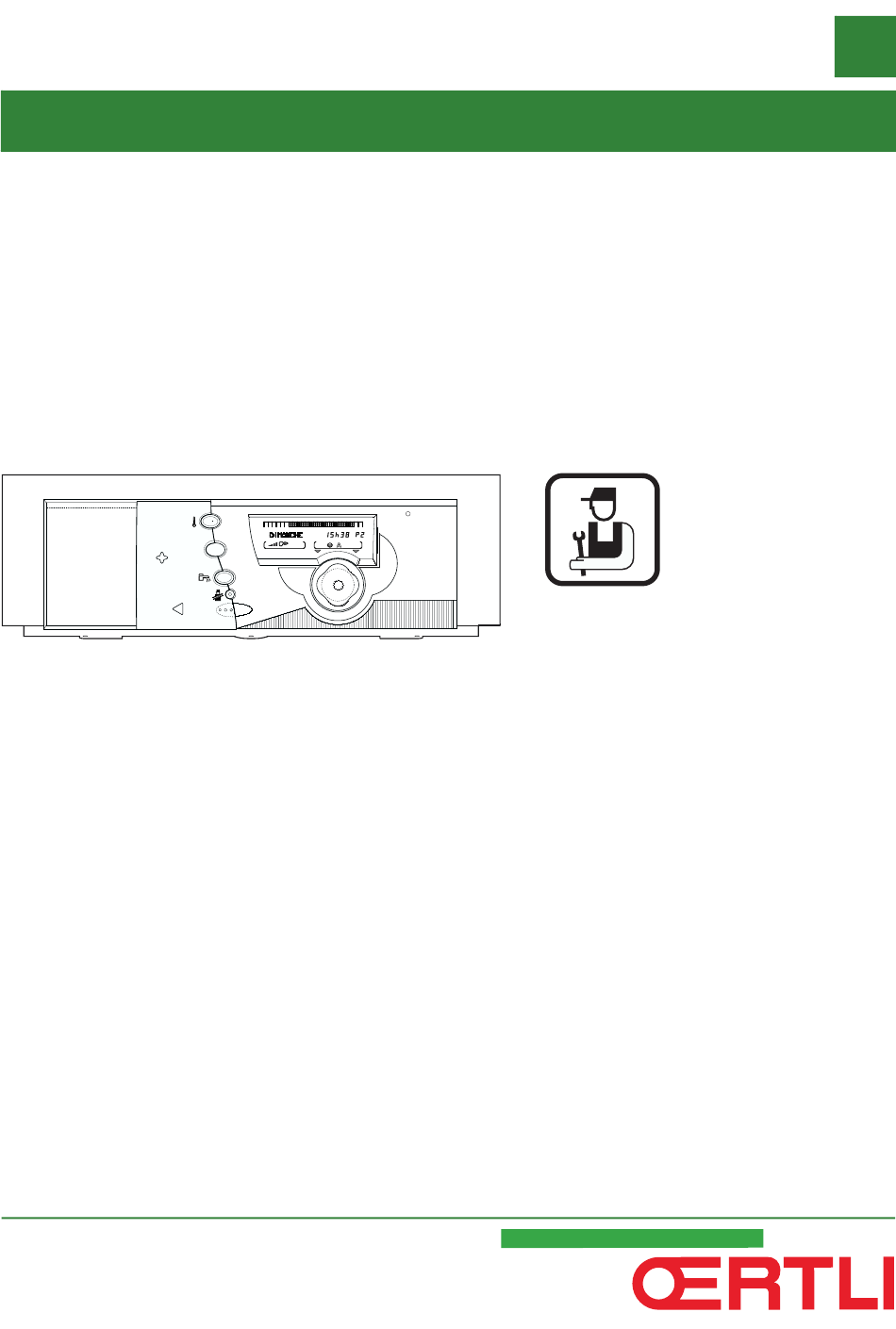

OECODENS
Schaltfeld
OE-tronic 3
300001765-001-B
0
2
4
6
10
12
14
16
1
20
22
A
bar
ODE
24
Installations- und
Wartungsanleitung
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für OERTLI OE-tronic 3

Inhaltszusammenfassung für OERTLI OE-tronic 3

  • Seite 1 OECODENS Schaltfeld OE-tronic 3 Installations- und Wartungsanleitung 300001765-001-B...

  • Seite 2: Inhaltsverzeichnis

    Ersatzteile................30 OECODENS - OE-tronic 3...

  • Seite 3: Einleitung

    Das vorhandene Produkt stimmt mit den Vorschriften folgender europäischer Richtlinien und Normen überein: - 2006/95/EG Richtlinie für Schwachstrom. Betroffene Norm: EN 60.335.1. - 2004/108/EG Richtlinie des Rates über die elektromagnetische Verträglichkeit (BMPT). Fachgrundnormen : EN61000-6-3; EN61000-6-1. 16/11/07 - 300001765-001-B OECODENS - OE-tronic 3...

  • Seite 4: Technische Beschreibung

    2 Technische Beschreibung 2.1 Allgemeine Beschreibung Das Schaltfeld OE-tronic 3 ermöglicht, den automatischen Betrieb Die Grundausführung der Tafel OE-tronic 3 für den Anschluss des Gas-Brennwertkessels OEUBM3, der in den Solar- eines Kreises ohne Ventil umfasst: Warmwasserspeicher Oertlisol OECODENS integriert ist.

  • Seite 5: Benutzeroberfläche

    Zahlenanzeige (Tageszeit, eingestellte Daten, Parameter, usw...) Anzeige des laufenden Programmes P1, P2, P3, P4 Anzeige des Betriebszustandes Brenner in Betrieb: : Erhöhung der Brennerleistung : Verringerung der Brennerleistung WW-Ladepumpe in Betrieb Sommerbetrieb (Zwangsbetrieb) 16/11/07 - 300001765-001-B OECODENS - OE-tronic 3...

  • Seite 6: Zugängliche Tasten Bei Geschlossener Abdeckblende

    Wechsel Tag-/Nachtbetrieb für die Programmierung Zugangstaste zur Fachebene Druck- und Dreh-Einstellungsknopf 2.4 Funktionsprinzip Mit dem Schaltfeld OE-tronic 3 kann der Heizkessel in Abhängigkeit Der Regler ermöglicht einen Legionellenschutz. von der Außentemperatur programmiert und geregelt werden. Die Heizungsregelung wird durch Einwirkung des Reglers auf den Brenner, die Pumpen und gegebenenfalls auf das bzw.

  • Seite 7: Installation

    H: Bewohnte und vom Fühler kontrollierte Höhe A: Empfohlener Einbauort an einer Ecke B: Möglicher Einbauort 3.1.2 Nicht empfohlene Anbringungsorte 3.1.3 Montage Holzschrauben CB Ø 4 + Dübel (mitgeliefert) 3.2 Montage der Zubehöre Siehe: Anleitung der Option. 16/11/07 - 300001765-001-B OECODENS - OE-tronic 3...

  • Seite 8: Elektrische Anschlüsse

    Fachmann entfernt sind. durchgeführt werden. Eintritt 3-Wege-Mischer Ausgang Telefonrelais Pumpe Kreis B Raumfühler auf Kreis A Sicherheitstemperaturbegrenzer Raumfühler auf Kreis B Hilfsausgang Außenfühler Stromzufuhr 230 V Stromversorgung 230 VAC / 50 Hz Außenfühler OECODENS - OE-tronic 3 16/11/07 - 300001765-001-B...

  • Seite 9: Stromlaufplan

    3.4 Stromlaufplan Siehe: Technische Anleitung zum Heizkessel. 16/11/07 - 300001765-001-B OECODENS - OE-tronic 3...

  • Seite 10: Betreiber"-Einstellungen

    BR. STUNDEN Brennerbetriebsstunden (nicht zurückstellbar) BR. STARTS Anzahl Brennerstarts (nicht zurückstellbar) CTRL OERTLI Kontrollinformation für Fachebene * Die Zeile oder die Überschrift wird nur für die tatsächlich angeschlossenen Optionen, Kreise oder Fühler angezeigt. OECODENS - OE-tronic 3 16/11/07 - 300001765-001-B...

  • Seite 11: Uhr- Und Datumeinstellung - Sommerzeit

    2. Ende der Einstellung: Nach der Einstellung erscheint nach 2 Minuten oder durch Im Betriebsmodus Sommer zeigt der Grafikbalken das WWE- Drücken des Drehknopfs wieder die normale Anzeige. Programm des aktuellen Tages an. 16/11/07 - 300001765-001-B OECODENS - OE-tronic 3...

  • Seite 12: Wahl Eines Programms

    Montag - Sonntag 5:00 - 22:00 Siehe: Einstellung der Programme. wärmer 4.5.3 Hilfsausgangs-Programm Der Regler OE-tronic 3 enthält ein einstellbares Programm für den Zeitabschnitt(e) für freigegebenen Betrieb - Werkseinstellung Hilfsausgang. Montag - Sonntag 6:00 - 22:00 Siehe: Einstellung der Programme.

  • Seite 13: Einstellung Der Programme

    PROG SONNTAG P2 * STANDARD * Bestätigung JA : werkseingestelltes Tagesprogramm wiederhergestellt Identische Linien für P3 und P4 Die Zeile oder die Überschrift wird nur für die tatsächlich angeschlossenen Optionen, Kreise oder Fühler angezeigt. 16/11/07 - 300001765-001-B OECODENS - OE-tronic 3...

  • Seite 14: Rücksetzung Aller Programme In Den Ausgangszustand

    Knopf nach rechts gedreht wird Minuten bestätigt. (Umkehrung der Programmierng mit Taste Am Ende jedes Zeitprogramms kann mit dem STANDARD- Parameter das Zeitprogramm zurückgesetzt werden. Wählen Sie JA und validieren Sie durch Drücken des Drehknopfs. OECODENS - OE-tronic 3 16/11/07 - 300001765-001-B...
  • Seite 15 Samstag 6:00 - 22:00 Sonntag 6:00 - 22:00 #EINST. WWE: Warmwasser Ladebetrieb freigegeben Montag Dienstag Mittwoch Donnerstag Freitag Samstag Sonntag #EINS.HILFSAUS: Programmierung des Hilfsausgangs Betrieb freigegeben Montag Dienstag Mittwoch Donnerstag Freitag Samstag Sonntag 16/11/07 - 300001765-001-B OECODENS - OE-tronic 3...

  • Seite 16: Wahl Des Allgemeinen Betriebs

    Drehknopf manuell einstellbare Temperatur einzuhalten. Die Pumpen werden zwangsweise eingeschaltet, Dreiwegemischer werden nicht mehr angesteuert, damit sie manuell positioniert werden können. Der Handbetrieb wird bei größeren Störungen (Wegfall der Außentemperatur o.ä.) automatisch aktiviert. OECODENS - OE-tronic 3 16/11/07 - 300001765-001-B...

  • Seite 17: Réglages "Installateur

    Funktion "Automatisches Abschalten der Heizung". Wenn diese Funktion aktiv ist, erscheinen die Symbole SO im Display. - Während „Sommerabschaltung“ werden Heizungspumpen ein Mal pro Woche für 1 Minute in Betrieb gesetzt, um eine Blockierung zu vermeiden. 16/11/07 - 300001765-001-B OECODENS - OE-tronic 3...

  • Seite 18: Allgemeine Angaben

    0 bis 15 Minuten Warmwasserpumpe. BREN.MIN.BETR. Brenner-Mindestlaufzeit einstellen. 1 Minute 0 bis 4 Minuten Die Zeile oder die Überschrift wird nur für die tatsächlich angeschlossenen Optionen, Kreise oder Fühler angezeigt. Français - Deutsch - Nederlands OECODENS - OE-tronic 3 16/11/07 - 300001765-001-B...

  • Seite 19: Kalibration Des Außenfühlers

    Bei Heizkreisen mit Raumfühler: HZP. NACHLAUF - NACHT:ABSEN.ist aktiv, wenn die Raumtemperatur unter ihrem Sollwert liegt. Die Abschaltverzögerung der Heizpumpe verhindert eine - NACHT:ABSCH.ist aktiv, wenn die Raumtemperatur über ihrem Überhitzung des Heizkessels. Sollwert liegt. 16/11/07 - 300001765-001-B OECODENS - OE-tronic 3...

  • Seite 20: Einstellungen Für Einen Heizkreis

    FROSTS. RAUM B * Raumtemperatur für die Aktivierung des 6 °C 3 bis 20 °C Frostschutzbetriebs von Kreis B Die Zeile oder die Überschrift wird nur für die tatsächlich angeschlossenen Optionen, Kreise oder Fühler angezeigt. OECODENS - OE-tronic 3 16/11/07 - 300001765-001-B...
  • Seite 21 Diese Einstellung ist erforderlich, um einen Lufterhitzer- Gemessene Temperatur = 19 °C oder Schwimmbadkreis anzusteuern. VERSCHI.RAUM... auf +1 einstellen Diese Einstellung 2 Stunden nach dem Einschalten vornehmen, wenn die Raumtemperatur sich stabilisiert hat. 16/11/07 - 300001765-001-B OECODENS - OE-tronic 3...

  • Seite 22: Kalibrieren Des Raumfühlers

    70 °C überhitzt. Die Funktion „Legionellenschutz“ verhindert das Auftreten von Legionellen im Warmwasserbereiter. Maximaltemperatur des Heizkessels (T. MAX KESSEL) auf 80 °C einstellen und eine Mischvorrichtung vorsehen, die die Abgabe von Warmwasser mit einer Temperatur über 60 °C verhindert. OECODENS - OE-tronic 3 16/11/07 - 300001765-001-B...

  • Seite 23: Einstellungen Für Die Zuweisung Der Wasserkreisläufe

    Abweichung als die anderen Heizkreise aufweist ALL.KREIS. Die über eine Fernbedienung aktivierte Abweichung wird an alle Heizkreise übermittelt Die Zeile oder die Überschrift wird nur für die tatsächlich angeschlossenen Optionen, Kreise oder Fühler angezeigt. 16/11/07 - 300001765-001-B OECODENS - OE-tronic 3...
  • Seite 24 WWE-Programms möglich) SCHWI. A. TEL. FUHL.DEF Der Kontakt zwischen den Klemmen 3 und 4 des FUHL.DEF FUHL.DEF Fernmeldeeingangs des OE-tronic 3 wird WARTUNG geschlossen, wenn ein Fühler eine Störung BEIDES aufweist. WARTUNG Der Kontakt zwischen den Klemmen 3 und 4 des...

  • Seite 25: Inbetriebnahme

    Auf der Anzeige erscheint abwechselnd (Alle 2 Sekunden): EMISSION MES. : Geschwindigkeit des Gebläses in U/min EMISSION MES. : Heizkesseltemperatur EMISSION MES. : Ionisationsstromstärke STB TEST 5 Sekunden lang die Taste drücken: STB-TEST erscheint im Display. 16/11/07 - 300001765-001-B OECODENS - OE-tronic 3...

  • Seite 26: Fehlermeldungen

    Steuergerät wieder aktivieren. Gegebenenfalls austauschen. GFA DEFEKT10-22 Interner Steuergerätfehler Steuergerät wieder aktivieren. Gegebenenfalls austauschen. CVI COM.FEHLER Kommunikationsausfall zwischen OE-tronic 3 und Verbindung und Anschlüsse zwischen OE-tronic 3 und Feuerungsautomat Steuergerät prüfen. MANOMETER DEF. Wasserdrucksensor-Fehler Kontakte prüfen. Verbindungsleitung und Stecker prüfen. Fühler gegebenenfalls austauschen.
  • Seite 27 Kombi-Thermen. ABGAS F.DEFEKT Der Abgasfühler ist defekt. Der Heizkessel führt eine Sicherheitsabschaltung durch. DEF.S.B.TAMPON Das Erwärmen des Pufferspeichers ist nicht mehr gewährleistet. Die letzten zehn Fehler werden im Abschnitt #FEHLER HISTO. gespeichert 16/11/07 - 300001765-001-B OECODENS - OE-tronic 3...

  • Seite 28: Kontrolle Der Parameter Und Der Eingänge / Ausgänge (Testmodus)

    8 Kontrolle der Parameter und der Eingänge / Ausgänge (Testmodus) Die OE-tronic 3-Regelung verfügt über eine Testfunktion zur Überprüfung der Parameter der Ein- und Ausgänge. Drücken Display STATUS DER PARAMETER UND DER AUS- UND EINGÄNGE während 10 Sekunden #PARAMETER #PARAMETER ermöglicht Ihnen, den Status der einzelnen Parameter zu überprüfen.
  • Seite 29 (Telefonkontakt schließt, wenn diese Funktion gewählt wurde) WART. JAHR WARTUNGS MONAT WARTUNGS DATUM Die Zeile oder die Überschrift wird nur für die tatsächlich angeschlossenen Optionen, Kreise oder Fühler angezeigt. Wird nur bei Führungskesseln angezeigt. 16/11/07 - 300001765-001-B OECODENS - OE-tronic 3...

  • Seite 30: Ersatzteile

    9 Ersatzteile 16/11/07 - 300001765-002-B Bei Bestellung der Ersatzteile ist es unbedingt nötig die Artikel-Nummer des gewünschten Ersatzteils anzugeben. OE-tronic 3-Schaltfeld 30 31 49 50 OECODENS - OE-tronic 3 16/11/07 - 300001765-001-B...
  • Seite 31 Kabelstränge und Stecker Schaltfeldklappe 18 20 8531N421 16/11/07 - 300001765-001-B OECODENS - OE-tronic 3...
  • Seite 32 Vorlauffühler VF 60 182106 Fühler für Speicher KVT 60 - 5 m 182884 Kollektorfühler 200006060 TS + Pumpenstecker 5-polig 300009079 3-Wegemischer Stecker 4-polig 295225 Steckverbinder, ident. 300008959 2 poliger RAST 5 Stecker Vorlauffühler OECODENS - OE-tronic 3 16/11/07 - 300001765-001-B...
  • Seite 33 16/11/07 - 300001765-001-B OECODENS - OE-tronic 3...
  • Seite 34 OECODENS - OE-tronic 3 16/11/07 - 300001765-001-B...
  • Seite 35 16/11/07 - 300001765-001-B OECODENS - OE-tronic 3...
  • Seite 36 © Impressum Alle technischen Daten im vorliegenden Dokument sowie die Zeichnungen und Schaltpläne verbleiben in unserem alleinigen Eigentum und dürfen ohne vorherige schriftliche Genehmigung nicht reproduziert werden. Änderungen vorbehalten. 0306038 16/11/07...
