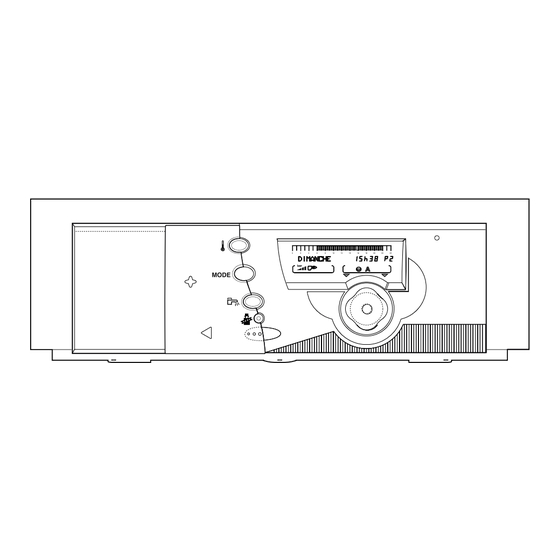

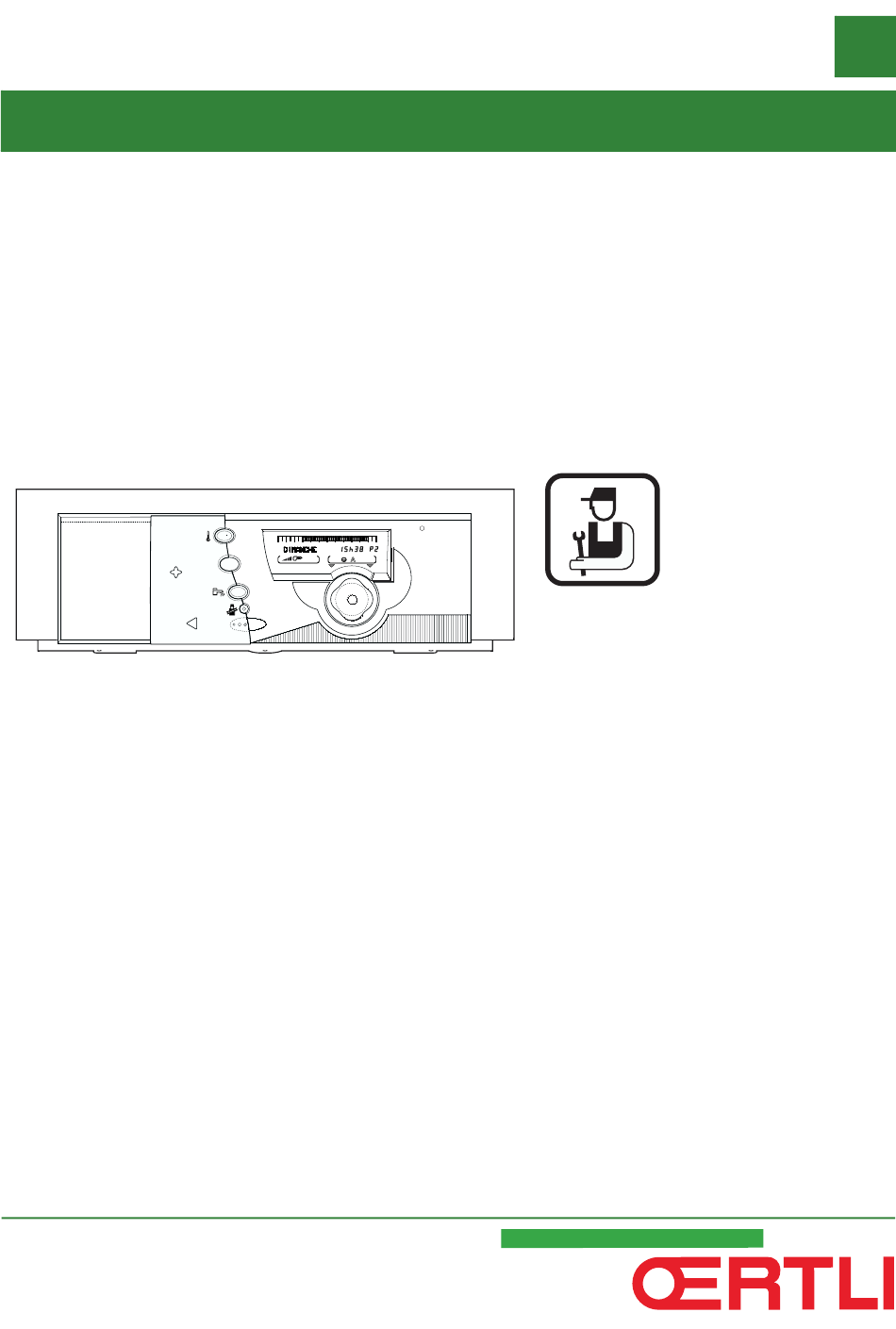

- Seite 1 Schaltfeld OECOTRONIC für OECOSUN R 500 Installations- und Wartungsanleitung 300014411-001-D...
-
Seite 2: Inhaltsverzeichnis
Schaltfeld OECOTRONIC für OECOSUN R 500 ........ -
Seite 3: Einleitung
Damit die Garantie nicht erlischt, dürfen am Gerät keinerlei Veränderungen vorgenommen werden. Der Anschluss des Schaltfeldes muss von qualifiziertem Fachpersonal durchgeführt werden. Der einwandfreie Betrieb des Geräts hängt von der strikten Einhaltung dieser Anleitung ab. 27/10/09 - 300014411-001-D OECOTRONIC für OECOSUN R 500... -
Seite 4: Technische Beschreibung
20 °C 90 °C Ω 24 °C 3.3 Funktionsprinzip Das Schaltfeld OECOTRONIC ermöglicht, die Wärmepumpe in Abhängigkeit von der Außentemperatur zu programmieren und zu regeln. Der Regler steuert zur Regelung der Heizung die Wärmepumpe, die Pumpen und eventuell den Mischer. -
Seite 5: Installation
- den schwankenden Wetterbedingungen ausgesetzt - geschützt vor direkter Sonneneinstrahlung - leicht zugänglich Z: Bewohnter und vom Fühler kontrollierter Bereich H: Bewohnte und vom Fühler kontrollierte Höhe A: Empfohlener Einbauort an einer Ecke B: Möglicher Einbauort 27/10/09 - 300014411-001-D OECOTRONIC für OECOSUN R 500... -
Seite 6: Nicht Empfohlene Anbringungsorte
22,9 Einphasig 3x1.5 2x0.75 10 TR 2,63 Drehstrom 3x1.5 2x0.75 13 MR 3,44 30,7 Einphasig 3x10 3x1.5 2x0.75 13 TR 3,45 11,2 Drehstrom 3x1.5 2x0.75 17 TR 4,19 12,7 Drehstrom 3x1.5 2x0.75 OECOTRONIC für OECOSUN R 500 27/10/09 - 300014411-001-D... - Seite 7 TRI 2 x 3 kW - 400 V AC 5G 2.5 MONO 2 x 3 kW - 230 V AC 3G 6 S-C: Kabelquerschnitt mm² DJ: Leitungsschutzschalter Motor : Kurve D - Differentialschutz 27/10/09 - 300014411-001-D OECOTRONIC für OECOSUN R 500...
-
Seite 8: Lieferungszustand
4.6.2 Anschlussklemmenleiste Lieferungszustand WWE-Fühler Stromzufuhr 230 V Vorlauffühler Anschluss eines Sprach-Fernüberwachungsmoduls TELCOM 2 Eingang der telefonischen Fernüberwachung des Kessels Ausgang Telefonnachricht Außenfühler OECOTRONIC für OECOSUN R 500 27/10/09 - 300014411-001-D... -
Seite 9: Anschluss Eines Schwimmbades
4.6.3 Anschluss eines Schwimmbades Stromzufuhr 230 V Schwimmbad-Primärpumpe Schwimmbad Sekundärepumpe Außenfühler Zwangsausschaltung der Schwimmbadbeheizung WWE-Fühler Vorlauffühler 27/10/09 - 300014411-001-D OECOTRONIC für OECOSUN R 500... -
Seite 10: Steuerung Des Schwimmbadkreises
Steuerung des Schwimmbadkreises Zeitprogramm der Pumpe des Sekundärkreislaufs OECOTRONIC regelt den Primärkreis (Kessel / Wärmetauscher) Die Sekundärpumpe arbeitet während der Tagesbetriebsabschnitte und den Sekundärkreis (Wärmetauscher / Becken). von Programm A sowohl im Sommer- als auch im Winterbetrieb. - Den Parameter S.AUX: (#ANLAGE PARAM.) auf SCHWIMB. -
Seite 11: Anschluss Der Elektrischen Zusatzheizung Und Des Sicherheitsthermostats
4.6.4 Anschluss der elektrischen Zusatzheizung und des Sicherheitsthermostats Den Ordnungsgemäßen Anschluss der Klemmen auf den Dichtlippen prüfen. Bei mangelhaftem Kontakt kann sich die Anlage überhitzen. 27/10/09 - 300014411-001-D OECOTRONIC für OECOSUN R 500... -
Seite 12: Montage Der Klemmen Und Brücken
* 1 x 3 kW 230 V und 1 x 3 kW 400 V: Die Einstellung erfolgt in den Installateureinstellungen des Schaltfeldes. Im Menü #WARMEPUMPE, Linie MHR:, /E1 wählen. Dieser Parameter ist ab Werk auf /E2 eingestellt (Stufe 2). OECOTRONIC für OECOSUN R 500 27/10/09 - 300014411-001-D... -
Seite 13: Anbringung Der Temperaturfühler
4.6.5 Anbringung der Temperaturfühler S1: WWE-Fühler S2: Fühler Heizpuffer 27/10/09 - 300014411-001-D OECOTRONIC für OECOSUN R 500... -
Seite 14: Stromlaufplan
4.7 Stromlaufplan OECOTRONIC für OECOSUN R 500 27/10/09 - 300014411-001-D... -
Seite 15: Erläuterung
Primärpumpe Relais (Leistung) Relais S AMB A Raumfühler (A) S AMB B Raumfühler (B) S DEP Vorlauffühler S ECS Warmwasserfühler S EXT Außenfühler S PAC Fühler Pumpe Transformator Sicherheitstemperaturbegrenzer Sicherheitsventil Brücken-Anschluss Hauptschalter 27/10/09 - 300014411-001-D OECOTRONIC für OECOSUN R 500... -
Seite 16: Stromlaufplan Oecosun R 500 Mit Zusatzheizung
(1) Im Fall des Einsatzes einer Zusatzheizung durch Heizkessel den Stecker X4 lösen, der die elektrische Zusatzheizung steuert, und den Schraubstecker anbringen. Funktionsprinzip Keine Versorgung angefordert: Die Kontakte AL1 und AL2 sind beide geöffnet. OECOTRONIC für OECOSUN R 500 27/10/09 - 300014411-001-D... -
Seite 17: Heizkessel Mit Schaltfeld Mit Tam-Eingang
Die folgenden Installateurparameter gemäß dem Schaltfeld des Heizkessels einstellen - E.TEL: MTPK T A - KONST TAG A und KONST. TAG B Gleicher Wert wie der Parameter MAX TEMP HEIZ des Schaltfelds OECOTRONIC 3 von MHR. - STEILHEIT A - AUSSEN FROSTS. -8 °C •... -
Seite 18: Installateur"-Einstellungen
Es wird eine verringerte Temperatur ABSEN. ABSEN. aufrechterhalten. NACHT :* ABSEN. ABSCH. ABSCH. Der Heizkessel ist abgeschaltet. * Die Zeile oder die Überschrift wird nur für die tatsächlich angeschlossenen Optionen, Kreise oder Fühler angezeigt. OECOTRONIC für OECOSUN R 500 27/10/09 - 300014411-001-D... - Seite 19 Heizkreises arbeitet permanent. Sollwert liegt. - NACHT : ABSEN. ist aktiv, wenn die Raumtemperatur unter ihrem Sollwert liegt. 5.1.7 WP.P. NACHLAUF Die Verzögerung der Abschaltung der Heizungspumpen vermeidet eine Überhitzung der Wärmepumpe. 27/10/09 - 300014411-001-D OECOTRONIC für OECOSUN R 500...
-
Seite 20: Einstellungen Für Einen Heizkreis
* Die Zeile oder die Überschrift wird nur für die tatsächlich angeschlossenen Optionen, Kreise oder Fühler angezeigt. Die Parameter werden nur angezeigt, wenn der Kühlmodus aktiviert ist. Wenn die Stromabschaltung aktiviert ist, ist der Frostschutz nicht mehr gewährleistet. OECOTRONIC für OECOSUN R 500 27/10/09 - 300014411-001-D... - Seite 21 * Die Zeile oder die Überschrift wird nur für die tatsächlich angeschlossenen Optionen, Kreise oder Fühler angezeigt. Die Parameter werden nur angezeigt, wenn der Kühlmodus aktiviert ist. Wenn die Stromabschaltung aktiviert ist, ist der Frostschutz nicht mehr gewährleistet. 27/10/09 - 300014411-001-D OECOTRONIC für OECOSUN R 500...
- Seite 22 Ermöglicht die Justierung des Einflusses des Raumfühlers auf die Wassertemperatur des betroffenen Heizkreises. 0 Keine Berücksichtigung (Fernbedienung an einem Ort ohne Einfluss montiert) 1 Geringe Berücksichtigung 3 Mittelstarke Berücksichtigung (empfohlen) 10 Betrieb als Raumthermostat OECOTRONIC für OECOSUN R 500 27/10/09 - 300014411-001-D...
-
Seite 23: Raumfühlerkalibrierung (Mit Raumfühler)
Neutraler Bereich, in dem das MHR-Modul sich im Ruhezustand Wärmepumpe im Sommerbetrieb (Kühlbetrieb) befindet (keine Heizung und keine Kühlung). Außentemperatur (°C) Zeit Sollwert SOM/WIN (Menü: #EINSTELLUNGEN) Wärmepumpe im Winterbetrieb Wärmepumpe im Ruhezustand (BAND HEIZ/KUHL) 27/10/09 - 300014411-001-D OECOTRONIC für OECOSUN R 500... -
Seite 24: Einstellungen Für Den Trinkwassererwärmer
10 bis 80 °C 10 °C TEMP.WW NACHT* Solltemperatur des Speichers im Nachtprogramm 10 bis 80 °C * Die Zeile oder die Überschrift wird nur für die tatsächlich angeschlossenen Optionen, Kreise oder Fühler angezeigt. OECOTRONIC für OECOSUN R 500 27/10/09 - 300014411-001-D... -
Seite 25: Einstellungen Für Die Zuweisung Der Wasserkreisläufe
Stromabschaltung eines Abschnittes MHR EIN/AUS 5.3.1 A. TEL: Der Kontakt des Fernmeldeausgangs befindet sich zwischen den Klemmen 3 und 4 der Fernmelde-Klemmleiste der OECOTRONIC. 5.3.2 E.ENTLAST. Ermöglicht die Begrenzung der Zahl der arbeitenden Generatoren auf eine Zahl zwischen 2 und dem Maximum. -
Seite 26: Inbetriebnahme
Wenn der Testmodus aktiviert ist, erscheint im rechten Bereich der Anzeige das Symbol Drehknopf drehen, um den Parameter zu wählen: Der Testmodus ist aktiviert, und das Modul MHR arbeitet im automatischen Modus. OECOTRONIC für OECOSUN R 500 27/10/09 - 300014411-001-D... -
Seite 27: Kontrolle Der Parameter Und Der Eingänge / Ausgänge (Testmodus)
Heizanforderung (Aktivierung der entsprechenden Pumpen und Relais) START KUHL x Kühlanforderung (Aktivierung der entsprechenden Pumpen und Relais) * Die Zeile oder die Überschrift wird nur für die tatsächlich angeschlossenen Optionen, Kreise oder Fühler angezeigt. 27/10/09 - 300014411-001-D OECOTRONIC für OECOSUN R 500... - Seite 28 Fernbedienung A (EIN= ja, AUS= nein) FERNB. B EIN/AUS * x Fernbedienung B (EIN= ja, AUS= nein) * Die Zeile oder die Überschrift wird nur für die tatsächlich angeschlossenen Optionen, Kreise oder Fühler angezeigt. OECOTRONIC für OECOSUN R 500 27/10/09 - 300014411-001-D...
-
Seite 29: Max Temp Wp
TEMP. KUHL. TEMP. QUELLE TEMP. HEIZ NAPO T.VORLAUF WP TEMP. KUHL. TEMP. QUELLE TEMP. HEIZ ROI+ T.VORLAUF WP T.RUCK. WP T.LUFT EINGANG T.VEDAMPFER HEISSGASTEMP TEMP. HEIZ Beispiel ROE+: 10"--"17"--"18 20° 20°:OECOSUN R 500-Temperatur 27/10/09 - 300014411-001-D OECOTRONIC für OECOSUN R 500... -
Seite 30: Ersatzteile
8 Ersatzteile 8.1 Schaltfeld OECOTRONIC für OECOSUN R 500 27/10/09 - 300014411-002-C Bei der Bestellung eines Ersatzteils die Artikelnummer der Kennziffer angeben. 31.1 M001232-F OECOTRONIC für OECOSUN R 500 27/10/09 - 300014411-001-D... - Seite 31 Kabelbaum - 230V QUADRO 200014584 Kabelbaum - BT 200005301 Fühler KVT 60 Länge 1 m 200010961 Elektrische Halterung OECOSUN R 500 600911 Relais finder 220 V 30 A 200016092 Kabelbündel Relaisplatine Oetronic 3 27/10/09 - 300014411-001-D OECOTRONIC für OECOSUN R 500...
