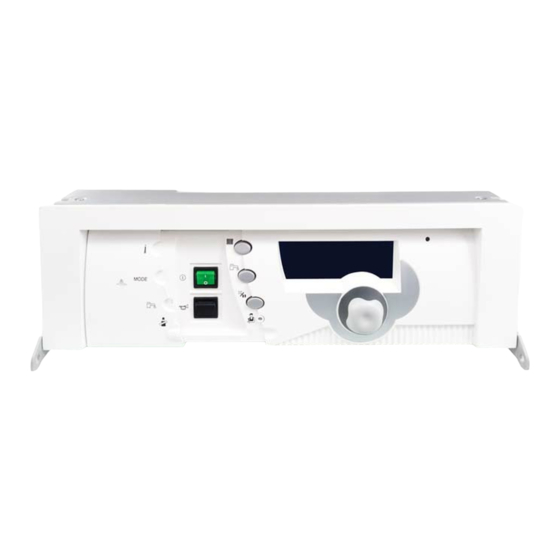

OERTLI OE-tronic 3 Bedienungsanleitung
3-schaltfeld für wand-gas-brennwertkessel
Vorschau ausblenden
Andere Handbücher für OE-tronic 3:
- Servicehandbuch (132 Seiten) ,
- Installations- und wartungsanleitung (36 Seiten) ,
- Bedienungsanleitung (12 Seiten)
Verwandte Anleitungen für OERTLI OE-tronic 3
Inhaltszusammenfassung für OERTLI OE-tronic 3
- Seite 1 DEUTSCH OE-tronic 3-Schaltfeld für Wand-Gas-Brennwertkessel Anschluss, Inbetriebnahme und Bedienungsanleitung 0304233-00 09/07/03 85314056...
-
Seite 2: Inhaltsverzeichnis
1. ALLGEMEINES ................3 2. BESCHREIBUNG UND BETRIEBSPRINZIP DES OE-TRONIC 3-SCHALTFELDES ..... 4 3. -
Seite 3: Allgemeines
Raumtemperatur wenn eine Dialog- Warmwasserfühler (Kolli AD 195). Fernbedienung angeschlossen ist. - Fernbedienung (Kolli AD 194). Das OE-tronic 3 Schaltfeld ermöglicht in der Original - Austattung eine unabhängige Steuerung eines Anmerkung : Für jeden an dem OE-tronic-Heizkessel Kesselkreises ohne Mischerventil, und/oder die... -
Seite 4: Beschreibung Und Betriebsprinzip Des Oe-Tronic 3-Schaltfeldes
2. BESCHREIBUNG UND BETRIEBSPRINZIP DES OE-tronic 3-SCHALTFELDES MODE A. Hauptschalter Ein / Aus B. Abdeckblende OE-tronic 3 ”I” ”0” Anmerkung : Wir empfehlen, den Kessel während der Sommermonate nicht auszuschalten, um u.a. C. Alarmleuchte die Funktion ”Antiblockierung der Umwälzpumpen” - Leuchtet rot auf wenn der Brenner aus Sicherheits- aufrecht zu halten. -
Seite 5: Zugängliche Tasten Bei Geschlossener Abdeckblende
● Zugängliche Tasten bei geschlossener Abdeckblende ➂ Taste Freigabe einer Ladung ① Temperatureinstelltaste Trinkwassererwärmers Durch mehrmaliges Drücken dieser Taste und ⑤ Dauer : 1 Stunde drehen des Einstellungsknopfes können die Temperaturen der Heizkreise für Tag- bzw ④ Schornsteinfergertaste Nachtbetrieb und die gewünschte Trinkwasser- temperatur geändert werden. -
Seite 6: Wahl Des Allgemeinen Betriebs
3. WAHL DES ALLGEMEINEN BETRIEBS (Blende geschlossen) Folgend beschriebenen Betriebsarten können, durch ➁, mehrmaliges Drücken der Wahltaste MODE gewählt werden. Anmerkungen - Die Wahltaste MODE steuert gleichzeitig alle ange- schlossenen Kreise A oder B. - Die Betriebe "AUTO", ”Tagbetrieb", ”Absenkbetrieb" oder ”Ferien”... -
Seite 7: "Nacht" Betrieb
”NACHT” Betrieb erlaubt den Nachtbetrieb unabhängig von dem einges- tellten Heizungsprogramm : - Werkseitig ist die Abweichung bis Mitternacht aktiv. - Durch den Einstellungsknopf kann das Ende der Abweichung eingestellt werden, für eine Dauer von max. 23 Stunden. - ”NACHT DAUERND” ist permanenter Nacht Betrieb. - Um diese Abweichung zu löschen, auf Taste MODE drücken. -
Seite 8: Solltemperaturen Für Heizung Und Trinkwasser
4. SOLLTEMPERATUREN FÜR HEIZUNG UND TRINKWASSER (Blende geschlossen) 4.1 Raumsolltemperaturen Tempe- Werks- Einstellbereich ratur einstellung Die Raumsolltemperaturen für die gewählten Zeitabschnitte im Tagbetrieb (beleuchtete Zonen in der Balkenanzeige) Tagbetrieb- 5 bis 30 °C sowie im Nachtbetrieb (nicht beleuchtete Zonen in der Temperatur in 0,5 °C Schritten 20 °C... -
Seite 9: Wahl Eines Heizprogrammes
5. WAHL EINES HEIZPROGRAMMES (Blende offen) ● Programm-Beschreibung Heizungsprogramme Die OE-tronic 3 Regelung enthält 4 werkseitig vorein- gestellte Programme P1, P2, P3 und P4. Programm Tagbetrieb Bei Lieferung ist das Programm P1 aktiv (Werksein- Mo - So : 6h Uhr - 22 Uhr stellung, nicht programmierbar). -
Seite 10: Betreiber Einstellungen
6. BETREIBER EINSTELLUNGEN (Blende offen) Siehe Anzeige - Reihenfolge der Absätze in ANHANG 1 6.1 Messungen + Uhr- und Datumeinstellung + Sommerzeit 6.2 Programmierung MODE 6.1 Messungen + Uhr- und Datumeinstellung + Sommerzeit Folgende Parameter können abgelesen werden (siehe - SOMMERZEIT : AUTO oder HAND (werkseitig : AUTO) : auch ANHANG 1). - Seite 11 6.2 Programmierung • Kreis A oder B mittels Taste wählen, dann mit Drehknopf Programm oder • Kreis (WWE oder HILFSAUS) mit Taste wählen. wählen. Programm Tagbetrieb Einstellung Zeitabschnitte Mo - So : 6h Uhr - 22 Uhr Trinkwasser- Freigabe der 5h - 22h : Trinkwassererwärmung erwärmung...
-
Seite 12: Meldungen
Die Fernbedienung kann wieder auf den Wahltaste der Betriebsart gedrückt wird und an der automatischen Betrieb AUTO von der Fernbedienung eine andere Betriebsart gewählt OE-tronic 3 aus zurückgestellt werden : worden ist. Taste MODE am Schaltfeld während 5 Sekunden drücken. -
Seite 13: Alarmmeldungen
8. ALARMMELDUNGEN Die folgende Meldungen können in der Anzeige erscheinen: Wenden Sie sich an Ihren Installateur. MELDUNG WAHRSCHEINLICHE STÖRUNGSURSACHE ABHILFE ABGAS F.DEFEKT Abgasfühler defekt (für 35 und 50 kW Kessel ist es Leitung und Steckverbindung überprüfen oder ein fester wiederstand Fühler gegebenenfalls wechseln. - Seite 14 Die 10 letzten, im Display angegebene Defekte, wer- - RAUMF. A. DEFEKT und RAUMF. B. DEFEKT den vom OE-tronic 3 Regler im Absatz #FEHLER Der Raumfühler ist defekt : der automatische Betrieb in HISTO gespeichert. (Siehe Kapitel 11 im rosaroten Heft Konfiguration ohne Raumfühler ist für den ent-...
-
Seite 15: Inbetriebnahme
9. INBETRIEBNAHME Die erstmalige Inbetriebnahme muss durch die installierende Heizungsfirma oder einen beauftrag- ten Fachmann nach der Installationsanleitung vorgenommen werden. Vor dem Einschalten, sich vergewissern, dass die Anlage Die Inbetriebnahme des Kessels ist in nachfolgender mit Wasser gefüllt ist. Reihenfolge vorzunehmen : MODE ●... -
Seite 16: Anhang 1 - Tabelle Der Betreiber-Einstellungen
- Anzeige des aktuellen Ionisationsstroms in µA. I-STROM (uA) BR. STUNDEN * - Brennerbetriebstunden-Anzeige (nicht zurückstellbar) BR. STARTS - Brenneranläufe (nicht zurückstellbar) SOL.P.STUNDEN - Solarpumpe Betriebsstunden-Anzeige CTRL OERTLI - Kontrollinformation für Fachebene STUNDEN - Einstellungen Stunden MINUTEN - Einstellungen Minuten - Einstellungen Tag MONAT... - Seite 17 ANHANG 1 - TABELLE DER BETREIBER-EINSTELLUNGEN (Fortsetzung) - Siehe Erläuterungen in Kapitel 6. Anmerkung : am Ende des Eingriffes werden die - Die Zeilen sind in der Erscheinungsreihenfolge an- Einstellungen nach 2 Minuten oder nach drücken der Taste MODE gespeichert. gegeben.
-
Seite 18: Anhang 2 : Programm-Tabellen
ANHANG 2 : PROGRAMM-TABELLEN ● HEIZPROGRAMME P1 : gewählt für Kreis : ………………………..P4 (Werkeinstellung) gewählt für Kreis : …..Tagbetrieb Tagbetrieb Mo. bis Fr. 6.00 bis 8.00, 11.00 bis 13.30, 16.00 bis 22.00 Mo. bis So. 6.00 bis 22.00 6.00 bis 23.00 7.00 bis 23.00 P2 (Werkeinstellung) : gewählt für Kreis :…….. - Seite 19 ● KUNDENSPEZIFISCHE PROGRAMME # EINST. KR. … agbetrieb Tage Montag Dienstag Mittwoch Donnerstag Freitag Samstag Sonntag # EINST. KR. … agbetrieb Tage Montag Dienstag Mittwoch Donnerstag Freitag Samstag Sonntag # EINS.HILFSAUS : Hilfsausgangs-Programm # EINST. WWE : Trinkwassererwärmungs-Programm Zeitabschnitte für Trinkwassererwärmung Tage Tage...
- Seite 21 MONTAGE, ELEKTRO-ANSCHLÜSSE UND EINSTELLUNGEN FACHEBENE OE-tronic 3-Schaltfeld für Gas-Brennwert-Wandheizkessel INHALTSVERZEICHNIS 11. MONTAGE ................m2 11.1 Montage des Außenfühlers .
-
Seite 22: Montage
11. MONTAGE 11.1 Montage des Außenfühlers Der Außenfühler wird auf der Fassade, die dem geheizten Der Fühler muss unter direktem Witterungseinfluss an Bereich entspricht, angebracht. Er muss leicht zugängli- der Außenfassade angebracht werden, ohne jedoch den ch sein. Sonnenstrahlen ausgesetzt zu sein. Der Einfall von Nachmittags-Sonne auf den Außenfühler : bewohnte Höhe, die durch den Fühler zu ist unbedingt zu vermeiden. -
Seite 23: Montage Der Fernbedienung
• Kalibration des Außenfühlers Ermöglicht die Korrektur der am Schaltfeld angezeig- Temperatur bezug wirkliche Außentemperatur. WERKS- EINSTELL- KUNDEN DRÜCKEN ANZEIGE EINGESTELLTE PARAMETER EINST. BEREICH EINST. KALIBR. AUSSEN Kalibration des Außenfühlers : Außen- Blende offen Taste die Außentemperatur mittels präzisem Thermometer temperatur Installateur messen, dann mit dem Dreh-Einstellungsknopf die gewünschte Korrektur der Anzeige eintragen. -
Seite 24: Elektro-Anschlüsse
12. ELEKTRO-ANSCHLÜSSE Der Elektroanschluss des Kessels muss nach den Der Elektroanschluss muss von einem örtlichen Vorschriften der EVU ausgeführt werden. Für Elektrofachmann durchgeführt werden die Anschlüsse sind die Angaben der Schaltpläne sowie (VDE 0105 Teil 1 bzw. ÖVE EN 1Teil 1). nachstehende Angaben zu beachten. -
Seite 25: Anschlussklemme
12.1 Anschlussklemme Lieferungszustand Anschluss des Sprach-Fernüberwachungsmoduls TELCOM 1 (Siehe nachfolgenden Zubehör-Anschlussplan) Eingang derTelefon- Ausgang Fernbedienung des Telefon- Heizkessels. Wenn dieser meldung Kontakt geschlossen ist, schaltet die Anlage in ständigen Frostschutz um. Außenfühler Stromzufuhr 230V 1 2 3 4 1 2 3 4 1 2 1 2 1 2 L L L N Achtung! -
Seite 26: Einstellmöglichkeiten Für Verschiedene Anlagetypen
12.2 Einstellmöglichkeiten für verschiedene Anlagetypen (Blende offen) WERKS- KUNDEN DRÜCKEN EINSTELLBARE EINSTELLUNGEN DER PARAMETER EINSTEL. EINST. PARAMETER KREIS A DIREKT, LUFTER., H.TEMP, KEIN DIREKT 5 Sekunden KREIS B MISCHER, DIREKT., SCHWIM, SOLAR MISCHER S.AUX ZIRK.WWE, SCHA.UHR, WWE.ELEK, SOLAR, KREIS A, WWE ZIRK.WWE Taste KASKADE:... -
Seite 27: Anschluss Eines Ungemischten Kreises (Beispiel : Heizkörper)
12.3 Anschlüsse der verschiedenen Kreise der Anlage und entsprechende einzustel- lende Parameter 12.3.1 Anschluss eines ungemischten Kreises (Beispiel : Heizkörper) 1 2 3 4 1 2 1 2 1 2 Achtung! Vor Montage- Vorlauf- Netzan- Externes Program- Alarm- Raum- Raum- Solar- Poten- Außen-... -
Seite 28: Anschluss Eines Kreises Mit Drei-Weg-Mischer
12.3.2 Anschluss eines Kreises mit Drei-Wege-Mischer 1 2 3 4 1 2 1 2 1 2 Achtung! Vor Montage- Netzan- Externes Program- Alarm- Raum- Raum- Poten- Warm- Solar- Vorlauf- Temperatur Mischer- Außen- Heizkreis- ausgang arbeiten Anlage schluss Ventil für mierbarer tial-freier fühler wasser... -
Seite 29: Anschluss Eines Trinkwasserspeichers
12.3.3 Anschluss eines Trinkwasserspeichers 1 2 3 4 1 2 1 2 1 2 Achtung! Vor Montage- Vorlauf- Netzan- Externes Program- Alarm- Raum- Raum- Solar- Poten- Außen- Warm- Temperatur Heizkreis- Mischer- arbeiten Anlage ausgang gerät gerät oder schluss Ventil für mierbarer fühler tial-... -
Seite 30: Anschluss Eines Hochtemperatur-Heizkreises
12.3.4 Anschluss eines Hochtemperatur-Heizkreises L L L N 2 3 4 Achtung! Vor Montage- Raum- Raum- Vorlauf- Netzan- Externes Program- Poten- Alarm- Außen- Warm- Solar- Heizkreis- Mischer- Temperatur arbeiten Anlage gerät gerät ausgang oder schluss Ventil für mierbarer tial- fühler wasser- fühler Sicherung... -
Seite 31: Anschluss Eines Schwimmbads
12.3.5 Anschluss eines Schwimmbads 1 2 3 4 1 2 1 2 1 2 Achtung! Vor Montage- Vorlauf- Netzan- Externes Program- Raum- Raum- Solar- Poten- Alarm- Außen- Warm- Temperatur Heizkreis- Mischer- arbeiten Anlage ausgang gerät gerät oder schluss Ventil für mierbarer fühler tial-... -
Seite 32: Anschluss Eines Solaranlage
12.3.6 Anschluss einer Solaranlage L L L N 1 2 3 4 1 2 1 2 1 2 Achtung! Vor Montage- Program- Externes Heizkreis- Mischer- Vorlauf- Netzan- Temperatur Poten- Alarm- Außen Warm- Raum- Raum- Solar- arbeiten Ventil für mierbarer antrieb oder schluss Sicherung... -
Seite 33: Anschluss Eines Mixt-Speichers
12.3.7 Anschluss eines Mixt - Speichers L N L N L L L N 1 2 3 4 1 2 1 2 1 2 1 2 Achtung! Vor Montage- Externes Program- Netzan- Temperatur Heizkreis- Mischer- Vorlauf- Poten- Alarm- Außen Warm- Raum- Raum- Solar-... -
Seite 34: Anschluss Bei Mehrkesselanlage
12.3.8 Anschluss bei Mehrkesselanlage L L L N 1 2 3 4 1 2 1 2 1 2 Achtung! Vor Montage- Raum- Raum- Poten- Alarm- Außen- Warm- Solar- Vorlauf- Netzan- Externes Program- arbeiten Anlage Heizkreis- Mischer- Temperatur fühler wasser- gerät gerät fühler oder... -
Seite 35: Einstellungen "Fachmann
13. EINSTELLUNGEN ”FACHMANN" Folgende Einstellungen dürfen nur von einem Anmerkung : die verschiedenen Einstellungen und Fachmann durchgeführt werden. Parameter bleiben auch nach einem Stromausfall Sie betreffen verschiedene Funktionen, sowie die gespeichert. Konfiguration der Installation. >=H " 13.1 Einstellungen Die verschiedenen einstellbaren Parameter werden in der Erscheinungsreihenfolge der Tabelle “Einstellungen FACHMANN”... -
Seite 36: Tabelle Der Einstellungen "Fachmann
13.2 Tabelle der Einstellungen ”Fachmann” Anmerkung : am Ende des Eingriffes werden die - Siehe Erläuterungen auf nachfolgenden Seiten. - Die verschiedene Kapitel und Zeilen sind in der Einstellungen nach 2 Minuten oder beim Zuklappen der Erscheinungsreihenfolge angegeben. Abdeckung gespeichert. WERK- EINSTELL- KUNDEN DRÜCKEN... - Seite 37 13.3 Tabelle der Einstellungen ”Fachmann” (Fortsetzung) Anmerkung : am Ende des Eingriffes werden die - Siehe Erläuterungen auf nachfolgenden Seiten. - Die verschiedene Kapitel und Zeilen sind in der Einstellungen nach 2 Minuten oder beim Zuklappen der Erscheinungsreihenfolge angegeben. Abdeckung gespeichert. WERK- EINSTELL- KUNDEN DRÜCKEN...
-
Seite 38: Erläuterungen Zu Den Kreisen A Oder B
13.4 Erläuterungen zu den Kreisen A oder B ● ”T. MAX ...” ● KONST Diese Einstellung begrenzt die Vorlauftemperatur des Der KONST-Parameter (Konstante vorlauf Temperatur) ensprechenden Kreises. sorgt für eine konstante Betriebstemperatur in dem Kreis zum Beispiel zur Steuerung eines Schwimmbad-Kreises B ei Fußbodenheizung muss unbedingt (siehe §... -
Seite 39: Erläuterungen Der Trinkwasser-Einstellungen
Dies entspricht einer echten Vorrangschaltung. temperatur auf 80°C eingestellt werden. Eine Mischereinrichtung muss dann das Eintreten - WWE + MISCHER : "OE-tronic 3" überprüft, ob der des Wassers über 60°C in die Wasserverteilungs- Kessel zugleich die Erwärmung des Heizkreises und leitung verhindern. -
Seite 40: Kaskadensteuerung
13.7 Kaskadensteuerung Nachstehend die Hinweise zur Kaskadeninstallation bei den Wand-Gas-Brennwertkesseln 13.7.1 Anschluss des Speichers an den Sekundärkreis Zusatzpumpe Bis zu 10 Kessel Kessel Kessel Kessel 8531N066 Anmerkungen: - Bei der Installation zusammen mit einem Warmwassererwärmer muss : • für 15 - 25 kW-Kessel : die Umwälzpumpe des Erwärmers an den Klemmen AUX des Führungskessels angeschlossen werden. -
Seite 41: Anschluss Des Speichers An Den Primärkreis
13.7.2 Anschluss des Speichers an den Primärkreis Pumpe bis zu 10 Kessel Kessel Kessel Kessel 8531N067 Anmerkungen: - Der gemeinsame Vorlauffühler S ist an den Klemmen S ECS (Warmwasserfühler) des Kessels anzuschließen. - Die Kesselkaskade besteht aus einem Führungskessel mit integrierter Ladepumpe und aus Folgekesseln mit reinem Heizbetrieb (kein anderer Kesseltyp mit intergrierter Ladepumpe oder Warmwassererwärmer zulässig). -
Seite 42: Kontrolle Der Parameter Und Der Ein- Und Ausgänge (Test Modus)
14. KONTROLLE DER PARAMETER UND DER EIN- UND AUSGÄNGE (TEST MODUS) Die OE-tronic 3-Regelung verfügt über eine Testfunktion zur Überprüfung der Parameter und der Ein- und Ausgänge. - Der Absatz # PARAMETER erlaubt den Zustand der verschiedenen Parameter einzeln zu überprüfen. -
Seite 43: Tests Modus
TESTS MODUS (Siehe Erläuterungen auf vorriger Seite) Am Ende des Eingriffes geht der Regler beim Schließen der Abdeckung oder nach 2 Minuten in den Automatik-Betrieb zurück. DRÜCKEN ANZEIGE ZUSTAND DER PARAMETER UND DER EIN- UND AUSGÄNGE # PARAMETER 10 Sekunden K. - Seite 44 STROMLAUFPLAN OE-TRONIC 3 Siehe Installations- und Wartungsanleitung des Kessels...
