1. Produkthaftung

GemäßRichtlinien ist der Eigentümerbzw. Betreiber der Ausrüstung für folgende
Punkte verantwortlich:
• Er hat dafür Sorge zu tragen, dass die Ausrüstung ordnungsgemäß funktioniert, da-
mit ein sicherer Betrieb gewährleistet ist und kein Risiko für Personen besteht;
• Er hat dafür Sorge zu tragen, dass die Ausrüstung von einer Person betrieben, ge-
wartet und regelmäßig kontrolliert wird, die nachweislich dazu befähigt ist und mit
den gültigen Bestimmungen vertraut ist.

2. Vorgesehene Verwendung

Ditec DAS107PLUS ist ein automatische Schiebetüren, die den Zugang zu Gebäuden
und innerhalb von Gebäuden erleichtern sollen. Die Tür wurde für eine ununterbrochene
Verwendung, einen hohen Sicherheitsgrad und eine maximale Lebensdauer konstruiert.
Das System gleicht die Einflüsse durch normale Wetterschwankungen und kleinere Rei-
bungsveränderungen, z. B. durch Staub und Schmutz, selbst aus. Er darf nur in Innen-
räumen verwendet werden und eignet sich für nahezu alle Arten von Schiebetüren im In-
nen- oder Außenbereich. Bewahren Sie diese Anleitung zum späteren Nachschlagen auf.

3. Technische Spezifikationen

Stromversorgung
Leistungsaufnahme
IP-Schutzart
Schalldruck L

4. Arbeitsweise von Ditec DAS107PLUS

Der Antrieb arbeiten elektromechanisch. Motor, Steuereinheit, Transmission – und optionales
Notmodul sowie die elektromechanische Verriegelung– sind in einem Träger mit integrierter
Verkleidung untergebracht. Motor und Getriebe übertragen die Bewegung über einen Zahn-
riemen auf die Türblätter. Das Türblatt ist an der Türblattbefestigungbzw. einem Tragrollen-
beschlag montiert und hängt mit diesen auf einem Laufbahnprofil. Die untere Führung erfolgt
durch Bodenführungen. Bei Empfang eines ÖFFNUNGSIMPULSES durch das Steuermodul
startet der Motor und überträgt Bewegung auf die Türblätter, die in die offene Position fahren.
Der Schließvorgang beginnt, sobald kein „ÖFFNEN-IMPULS"empfangen wird und die"OF-
FENHALTEZEIT" abgelaufen ist. Der Nutzer der Antriebe kann, sofern ein Programmschalter
installiert ist, fünf verschiedene Betriebsmodi wählen. Siehe folgende Seiten.

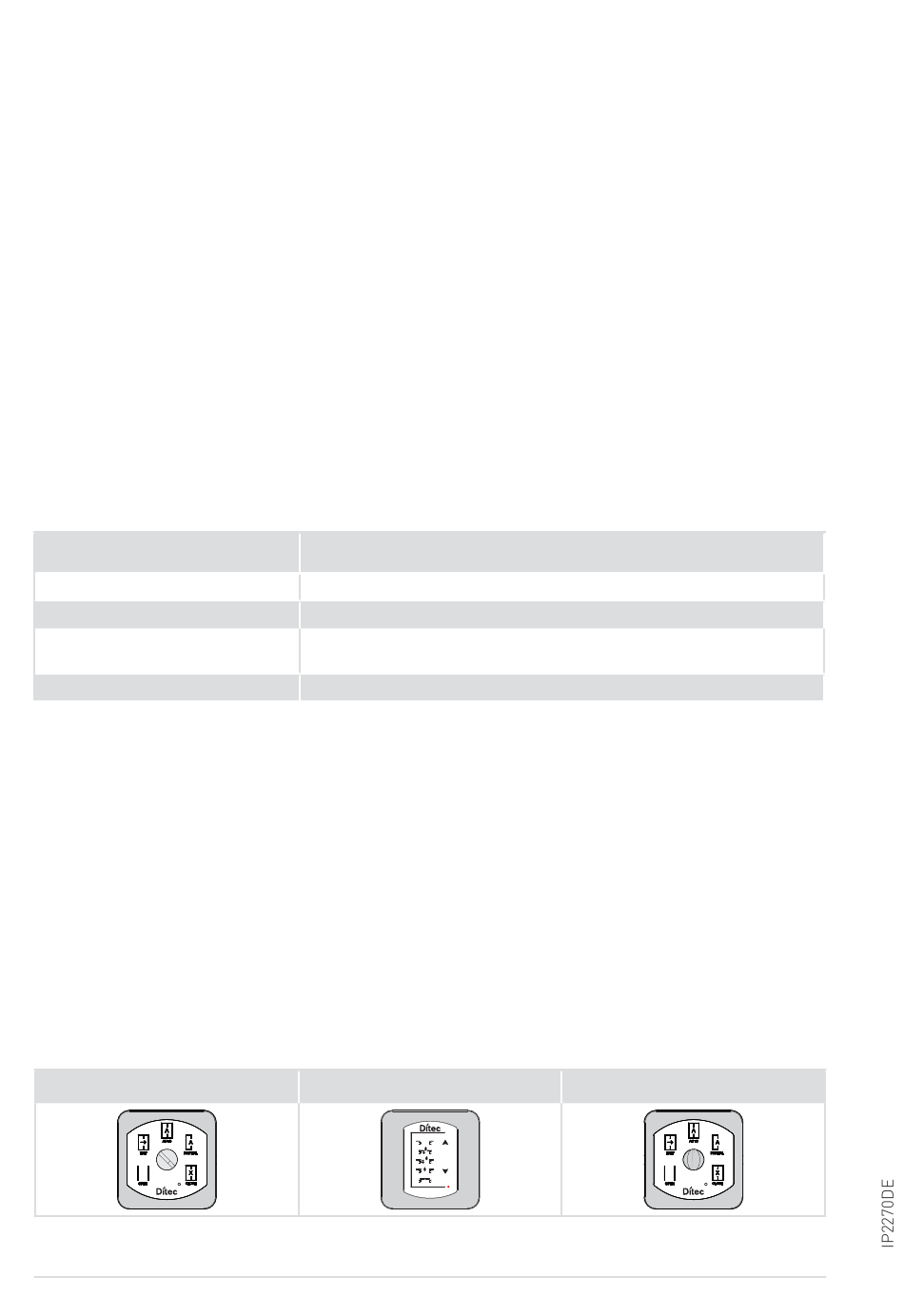

5. Programmschalter

COM501MKS
Zur Einstellung der Betriebsmodi können verschiedene Programmschalter verwendet
werden. Die Programmschalter sind mit fünf Schalterpositionen (plus RESET) erhältlich.
DE
PA
COM500ES
DAS107PLUS
100 V~ -10% auf 240 V~ +10% - 50 / 60 Hz
max 200 W
IP20
≤ 70 dB (A)
4
COM501MHS
