Huawei SUN2000-33KTL-A Kurzanleitung Seite 6

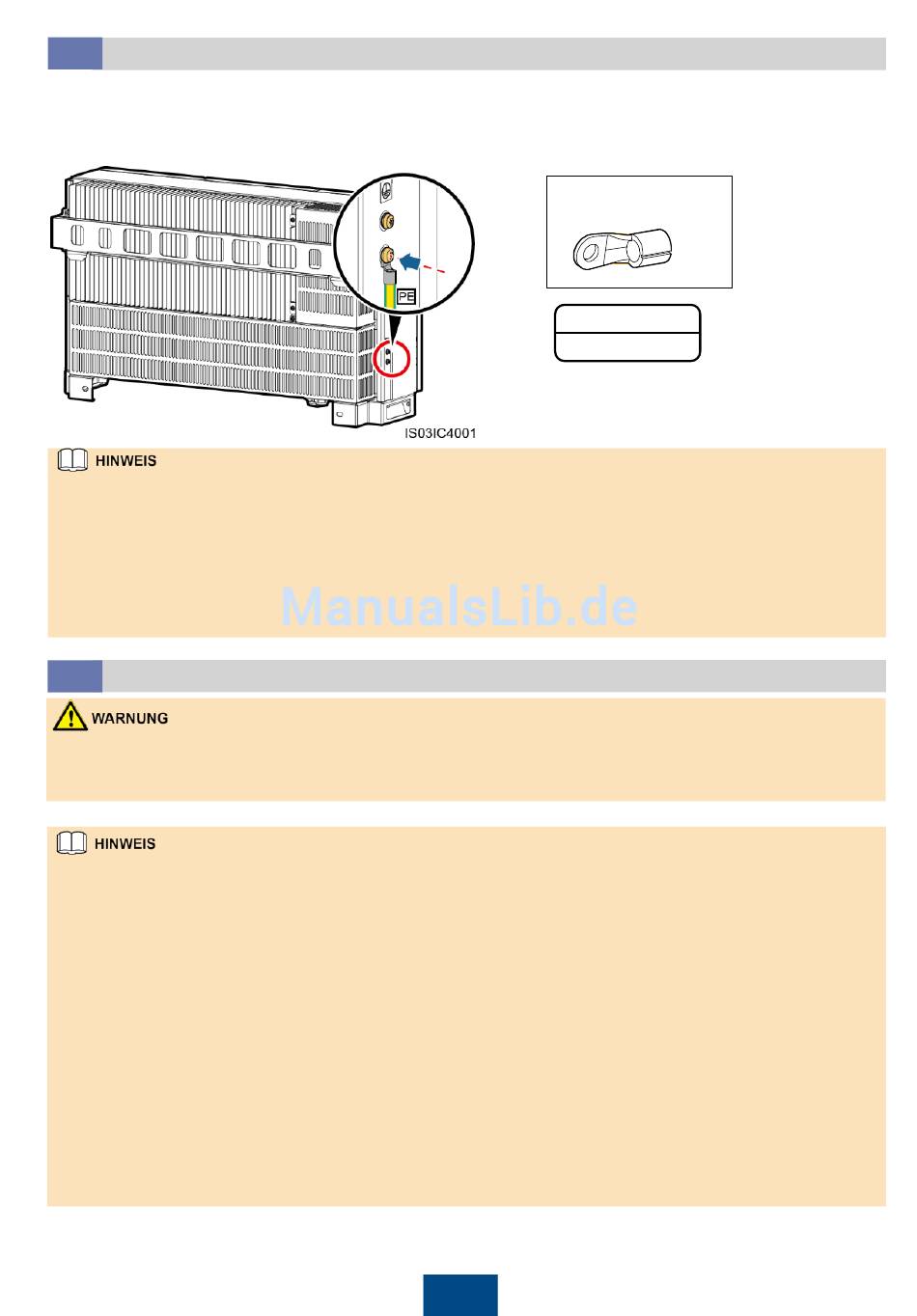

Anschließen der Erdungskabel
4.2
Sowohl am Gehäuse, als auch im Anschlussbereich des Wechselrichters befindet sich ein
Erdungsanschluss. Wählen Sie einen davon für den Anschluss des Erdungskabels aus. Es gibt
zwei Erdungsanschlüsse am Gehäuse, von denen einer als Reserve dient.
1. Es wird ein für den Außenbereich geeignetes Kabel mit Kupferader und einem Querschnitt von
2
16 mm empfohlen. Das Erdungskabel muss gesichert werden.
2. Es wird empfohlen, dass das Erdungskabel des Wechselrichters mit dem nächsten
Erdungsanschluss verbunden wird. Schließen Sie bei einem System mit mehreren parallel
miteinander verbundenen Wechselrichtern die Schutzerden aller Wechselrichter an, um eine
Verbindung mit Potenzialausgleich herzustellen.
3. Bestreichen Sie die PE-Klemme nach dem Anschließen zur Verbesserung der
Korrosionsbeständigkeit mit Silicagel oder Farbe.
Anschließen der AC-Ausgangsstromkabel
4.3
1. Die Haupttür des Wechselrichters darf nicht geöffnet werden.
2. Bevor Sie die Tür des Anschlussbereichs des Wechselrichters öffnen, schalten Sie den
nachgeschalteten AC-Ausgangsschalter und die zwei DC-Trenner aus.
•
Wenn Sie ein Erdungskabel an den Erdungsanschluss des Gehäuses anschließen, wird als AC-
Ausgangsstromkabel für den SUN2000-42KTL ein für den Außenbereich geeignetes dreiadriges
Kabel mit Kupferader mit einem Querschnitt von 25 mm
•
Wenn Sie ein Erdungskabel an den Erdungsanschluss des Anschlussbereichs anschließen, wird
als AC-Ausgangsstromkabel für den SUN2000-42KTL ein für den Außenbereich geeignetes
vieradriges Kabel mit Kupferader mit einem Querschnitt von 25 mm
•
Wenn Sie bei einem Szenario ohne Neutralleiter ein Erdungskabel an den Erdungsanschluss
des Gehäuses anschließen, wird als AC-Ausgangsstromkabel für den SUN2000-33KTL-A ein
für den Außenbereich geeignetes dreiadriges Kabel mit Kupferader mit einem Querschnitt von
2
16 mm empfohlen und ein dreiadriges für den Außenbereich geeignetes Kabel mit Kupferader
mit einem Querschnitt von 25 mm
•
Wenn Sie bei einem Szenario ohne Neutralleiter ein Erdungskabel an den Erdungsanschluss
des Wartungsfachs anschließen, wird als AC-Ausgangsstromkabel für den SUN2000-33KTL-A
ein für den Außenbereich geeignetes vieradriges Kabel mit Kupferader mit einem Querschnitt
2
von 16 mm empfohlen und ein vieradriges für den Außenbereich geeignetes Kabel mit
Kupferader mit einem Querschnitt von 25 mm
2
als Netzkabel für den SUN2000-36KTL.
2
als Netzkabel für den SUN2000-36KTL.
5
OT-M6
M6
5 Nm
2
empfohlen.
2
empfohlen.
