Die Inhalte dieser Betriebsanleitung sind alleiniges 14 Notizen...........19 Eigentum der Firma Stürmer Maschinen GmbH. Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Technische Änderungen und Irrtümer vorbehalten. KSO 1500 | Version 2.10...
1.3 Haftungsbeschränkung Alle Angaben und Hinweise in dieser Anleitung wurden unter Berücksichtigung der geltenden Normen und Vor- Mit dem Kauf der Maschine von HOLZKRAFT haben Sie schriften, des Stands der Technik sowie unserer langjäh- eine gute Wahl getroffen. rigen Erkenntnisse und Erfahrungen zusammengestellt.
- Niemals andere Materialien bearbeiten, als in der - Der Betreiber muss dem Personal die erforderliche bestimmungsgemäßen Verwendung angegeben. Schutzausrüstung bereitstellen und das Tragen - Das Gerät nur in technisch einwandfreiem Zustand der erforderlichen Schutzausrüstung verbindlich betreiben. anweisen. KSO 1500 | Version 2.10...
Normen und Bestimmungen in der Lage, Arbeiten an elektrischen Anlagen auszuführen und mög- Arbeitsschutzkleidung ist eng anliegende Arbeitsklei- liche Gefahren selbstständig zu erkennen und zu ver- dung, ohne abstehende Teile, mit geringer Reißfestigkeit. meiden. KSO 1500 | Version 2.10...
260 x 260 mm Zusatztisches Schleiffläche 770 x 150 mm Bandgeschwindigkeit 16 m/sek. Höhenverstellung für den 282 mm Abb. 1: Typenschild KSO 1500 Quertisch Höhenverstellung für den 130 mm Transport, Verpackung und La- Längstisch gerung Schwenkbares Schleif- 0° - 90°...
Die Kantenschleifmaschine muss gründlich gesäubert werden, bevor sie in einer trockenen, sauberen und Die Kantenschleifmaschine kann mit einem Gabelstapler frostfreien Umgebung gelagert wird. bzw. einem Hubwagen transportiert werden, wenn sie auf einer Palette fest montiert ist. KSO 1500 | Version 2.10...

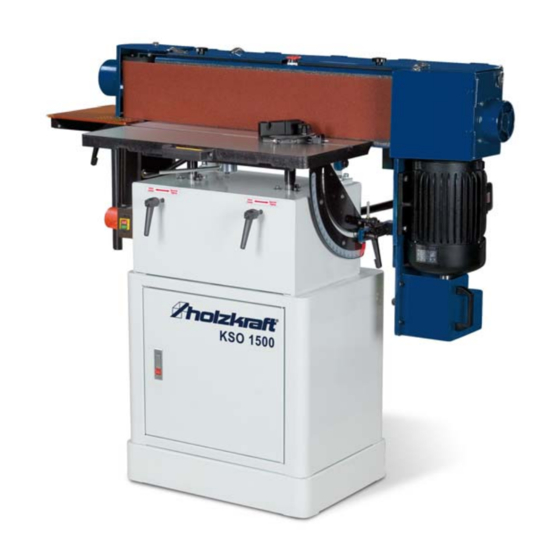

2270 x 150 mm K80 537 3308 2270 x 150 mm K100 537 3310 2270 x 150 mm K120 537 3312 Abb. 3: Kantenschleifmaschine KSO 1500 2270 x 150 mm K150 537 3315 1 Verschlussschrauben für Abdeckung 2270 x 150 mm K180 537 3318...
Schritt 1: Die Schutzabdeckung der Schleifrolle aufklap- pen und mit dem Verschluss am Gehäuse be- festigen. Abb. 6: Absaugvorrichtung anschließen Schritt 2: Den Seitentisch (A) in die Führung des Trägers (B) einsetzen und in die gewünschte Höhe schieben (Abb. 5). KSO 1500 | Version 2.10...
Wenn nötig das Schleifband nachjustieren. Schritt 6: Abdeckungen schließen und die Ver- Abb. 7: Motor-Drehrichtung ändern schlussschrauben festschrauben. Tipps und Empfehlungen Den Pfeil auf der Rückseite des Schleifbandes beachten. Dieser muss in die Laufrichtung zeigen. KSO 1500 | Version 2.10...
(2) herunternehmen. Schritt 3: Den Spalt zwischen Schleifband und Schleif- tisch am Handgriff einstellen. Der Spalt darf nicht mehr als 3 mm betragen. Schritt 4: Den Tisch mit Hebel H wieder arretieren. Abb. 12: Schleifhülsen-Montage KSO 1500 | Version 2.10...
Schritt 1: Die Maschine vom Stromnetz trennen. Schritt 2: Die Mutter (1, Abb. 14) lösen. Gehör- und Kopfschutz tragen! Schutzbrille tragen! Schutzhandschuhe tragen! Sicherheitsschuhe tragen! Arbeitsschutzkleidung tragen! Abb. 14: Schleifhülsen-Montage und Höhenverstellung des Tischs KSO 1500 | Version 2.10...
Zerstörung des Gerätes führen. Die Kantenschleifmaschine ist stets in einem sauberen Zustand zu halten. Wöchentlich alle beweglichen Teile reinigen. Die Führungen besonders sorgfältig mit einer weichen Bürste und Terpentin oder anderen geeigneten und un- gefährlichen Verdünnungsmitteln reinigen. KSO 1500 | Version 2.10...
Getriebe vorsichtig nach dies nicht der Fall, muss die Schutz- und Si- unten abziehen. cherheitseinrichtung instand gesetzt werden. Nach Reparatur- und Wartungsarbeiten müssen die Schutzeinrichtungen sofort wieder montiert werden. Beschädigte Sicherheitseinrichtungen sofort erset- zen! KSO 1500 | Version 2.10...
1. Das Schleifband ist abgenützt oder mit 1. Wechseln Sie das Schleifband. brennt während des Bear- Schleifstaub zugesetzt. beitens. 2. Zu hoher Anpressdruck wird mit dem 2. Reduzieren Sie den Anpressdruck. Werkstück auf der Schleiffläche ange- wendet. KSO 1500 | Version 2.10...
Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte). Es muss das Schleifband für die Kantenschleifmaschine KSO 1500 bestellt werden. Das Schleifband hat in der Das Symbol auf dem Produkt oder seiner Ver- Ersatzteilzeichnung 1 die Nummer 122.
12.1 Ersatzteilzeichnung Die nachfolgende Zeichnung soll Ihnen im Servicefall helfen, notwendige Ersatzteile zu identifizieren. Senden Sie gege- benenfalls eine Kopie der Teilezeichnung mit den gekennzeichneten Bauteilen an Ihren Vertragshändler. Abb. 17: Ersatzteilzeichnung Kantenschleifmaschine KSO 1500 KSO 1500 | Version 2.10...
Sicherheit von Maschinen - Elektrische Ausrüstung von Maschinen - Teil 1: Allgemeine Anforderungen DIN EN ISO 12100:2011-03 Sicherheit von Maschinen - Allgemeine Gestaltungsleitsätze - Risikobeurteilung und Risikominderung Dokumentationsverantwortlich: Kilian Stürmer, Dr.-Robert-Pfleger-Str. 26, D-96103 Hallstadt Hallstadt, den 04.05.2021 ______________________ Kilian Stürmer Geschäftsführer KSO 1500 | Version 2.10...
