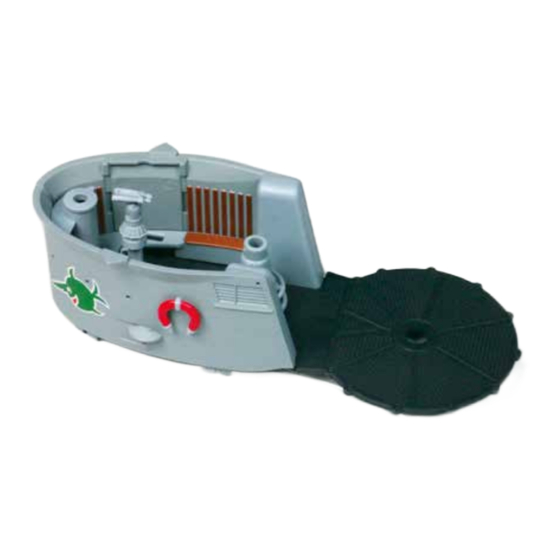

Linke Turmseite und Flak-MG
Die Arbeiten am Turm beginnen mit dem Brückendeck und der linken Hälfte vom Schanzkleid. Die unteren Abschnitte der
beiden Sehrohre und die UZO werden zusammengebaut und im Turm montiert. Die 2-cm-Flak wird zusammengefügt, mit
ihrer Lafette verbunden und mit einem Hülsenauffangkorb versehen.
4-1
4-4
4-10
Ihre Bauteile im Überblick
Teilenummer
4-1
4-2
4-3
4-4
4-5
Bock des Angriffssehrohrs (1. Hälfte)
4-6
Bock des Angriffssehrohrs (2. Hälfte)
4-7
Ringe für den Angriffssehrohrbock
4-8
Schacht des Luftzielsehrohrs (1. Hälfte)
4-9
Schacht des Luftzielsehrohrs (2. Hälfte)
4-10
Teile für die U-Boot-Ziel-Optik (UZO)
4-11
Rahmen mit den Teilen für die 2-cm-Flak
4-12
4-13
Detail für den Angriffssehrohrbock
4-6
4-5
G
H
4-11
A
B
C
Name
Schanzkleid links
Brückendeck
Raumzuluftschacht
Turmluk
Hülsenauffangkorb
Schritt-für-Schritt-Bauanleitung
4-2
1
2
4-7
I
J
F
D
E
Material
Zink-Druckguss
ABS
ABS
ABS
ABS
ABS
ABS
ABS
ABS
ABS
ABS
Stahl
Stahl
3
4-3
4-8
4-9
4-12
4-13
Hinweis: In dieser Bauanleitung werden
einige Kleinteile zusammengeklebt.
Verwenden Sie dazu Sekundenkleber,
den Sie mithilfe eines spitzen Gegen-
stands (z.B. Zahnstocher) sparsam und
punktgenau auf die Kontaktflächen auf-
tragen. Auf diese Weise verhindern Sie,
dass überschüssiger Klebstoff unschöne
Flecken auf Ihren Bauteilen hinterlässt.
