Der Funkpeilrahmen
An der oberen Turmbaugruppe, die Sie zuletzt mit Ausgabe 5 bearbeitet haben, werden eine Halterung, eine Führung für
den Funkpeilrahmen und ein Verkleidungsteil angebracht.

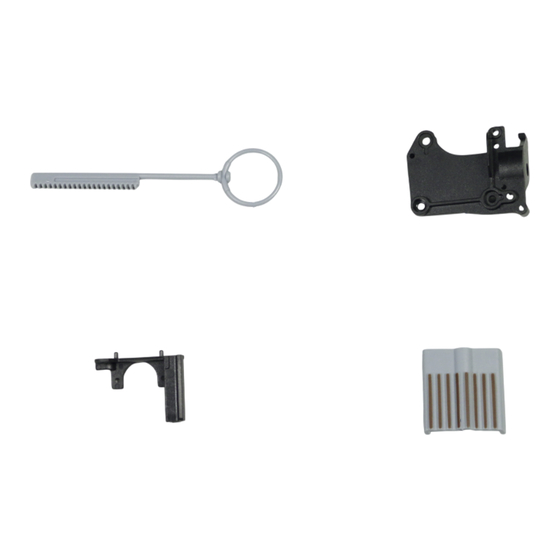

Ihre Bauteile im Überblick
Teilenummer
95-1
95-2
95-3
95-4
95-1
95-3
Name
Funkpeilrahmen
Halterung
Führung
Verkleidungsteil
Schritt-für-Schritt-Bauanleitung
Material
ABS
ABS
ABS
ABS
3
95-2
95-4
CP
Schrauben
Typ
Anzahl
Abmessungen
CP
5 + 1
2,0 x 4 mm (PWB)
Werbung
Verwandte Anleitungen für Hachette U 96
Inhaltszusammenfassung für Hachette U 96
- Seite 1 Schritt-für-Schritt-Bauanleitung Der Funkpeilrahmen An der oberen Turmbaugruppe, die Sie zuletzt mit Ausgabe 5 bearbeitet haben, werden eine Halterung, eine Führung für den Funkpeilrahmen und ein Verkleidungsteil angebracht. 95-1 95-2 95-3 95-4 Ihre Bauteile im Überblick Teilenummer Name Material 95-1 Funkpeilrahmen 95-2 Halterung 95-3...
- Seite 2 SCHRITT 1 Arbeiten an der oberen Turmbaugruppe Nehmen Sie die obere Turmbaugruppe zur Hand, die Sie zuletzt mit der Ausgabe 5 bearbeitet haben. Stellen Sie sie vorsichtig auf den Kopf – optimalerweise auf einen weichen Untergrund, sodass die filigranen Bauteile an der Oberseite nicht beschädigt werden.
- Seite 3 Schritt-für-Schritt-Bauanleitung Befestigen Sie die Führung 95-3 an der Halterung 95-2, indem Sie zwei Schrauben eindrehen. 95-2 95-3 Drehen Sie die obere Turmbaugruppe um. Nehmen Sie das Verkleidungsteil 95-4. Versehen Sie dessen zwei längliche Zapfen mit etwas Sekundenkleber und fixieren Sie diese an den Aufnahmen, die sich an der Innenseite des rechten Schanzkleids befinden, wie angedeutet.
