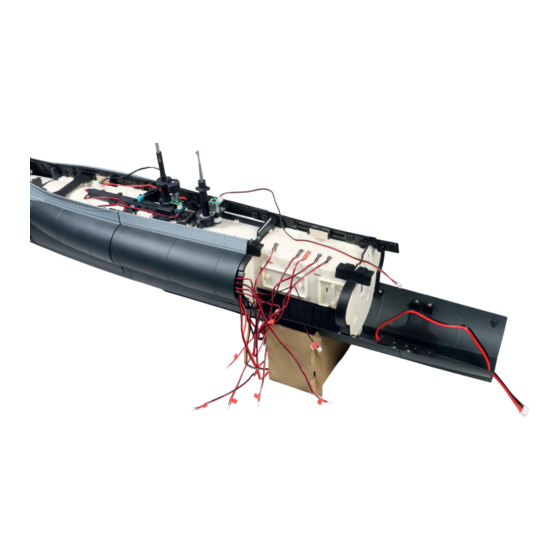

Der vierte Magnet
Der Unteroffiziersraum wird in die Rumpfstruktur eingefügt. Kabel werden gebündelt, ein linker Rumpfabschnitt wird
montiert. Der vierte Magnet mit seiner Halteplatte und Verbindungsstücke stabilisieren die Rumpfstruktur.
81-1
81-5
Ihre Bauteile im Überblick
Teilenummer
81-1
81-2
81-3
81-4
81-5
81-6
81-7
81-8
81-9
81-2
81-6
Name
Verbindungsstück
Verbindungsstück
vierte Halteplatte
Kabelführung
Querträger
Verbinder
Verbinder
Verbinder
Magnet
Schritt-für-Schritt-Bauanleitung
81-3
81-7
Material
ABS
ABS
ABS
ABS
ABS
ABS
ABS
ABS
–
3
81-4
81-8
81-9
CP
FM
Schrauben
Typ
Anzahl
Abmessungen
FM
10 + 1
2,0 x 4 mm (PWD)
CP
14 + 1
2,0 x 4 mm (PWB)
Werbung
Verwandte Anleitungen für Hachette U 96
Inhaltszusammenfassung für Hachette U 96
- Seite 1 Schritt-für-Schritt-Bauanleitung Der vierte Magnet Der Unteroffiziersraum wird in die Rumpfstruktur eingefügt. Kabel werden gebündelt, ein linker Rumpfabschnitt wird montiert. Der vierte Magnet mit seiner Halteplatte und Verbindungsstücke stabilisieren die Rumpfstruktur. 81-3 81-4 81-1 81-2 81-5 81-6 81-7 81-8 81-9 Ihre Bauteile im Überblick Teilenummer Name Material...
- Seite 2 SCHRITT 1 Weiterbau der Rumpfstruktur und Einbau des Unteroffiziersraums 81-7 79-1 81-8 81-6 81-6 79-1 Legen Sie den linken Rumpfabschnitt 79-1, die drei Verbinder 81-6, Befestigen Sie den Verbinder 81-6 mit zwei Schrauben 81-7 81-8 sowie sechs Schrauben bereit. Ordnen Sie die hinteren Ende des Rumpfabschnitts 79-1.
- Seite 3 Schritt-für-Schritt-Bauanleitung 62-1 81-4 81-4 Klipsen Sie die Kabelführung 81-4 am Verbindungsstück 62-1 fest. Führen Sie die LED-Kabel sowie die anderen, unten hinter der dritten Sektion verlaufenden Kabel nacheinander durch die Kabelführung nach achtern. Der Pfeil weist auf die Stelle. 49-3 62-1 79-1 79-1...
- Seite 4 81-1 81-1 81-3 81-3 Befestigen Sie die Halteplatte 81-3 mit zwei Schrauben Fügen Sie die Halteplatte 81-3 mit dem daran befestigten Verbin- Verbindungsstück 81-1, wie abgebildet. dungsstück 81-1 vor der vierten Sektion auf der rechten Seite des Rumpfs ein. 81-3 81-1 81-2 Fixieren Sie die Halteplatte...
- Seite 5 Schritt-für-Schritt-Bauanleitung Befestigen Sie den Querträger 81-5 mit vier Schrauben CP, wie abgebildet. 81-5 Fixieren Sie die Verbindungsstücke 62-1 62-2 mit je einer Schraube vorderen Schott der vierten Sektion 53-1. 62-2 53-1 62-1 DAS BAUERGEBNIS Die Arbeiten am Rumpf sind vorangeschritten: Die vierte Sektion ist montiert, ein Rumpfabschnitt befestigt, diverse Verbindungsstücke...
