Schritt-für-Schritt-Bauanleitung

Der nächste Rumpfabschnitt

Ein linker Rumpfabschnitt wird geliefert. Die beiden Motoren des Luftzielsehrohrs werden getestet.

79-1

Ihre Bauteile im Überblick

Hinweis: Der Rumpf-

abschnitt 79-1 wird in

Teilenummer

Name

Material

dieser Bauanleitung noch

79-1

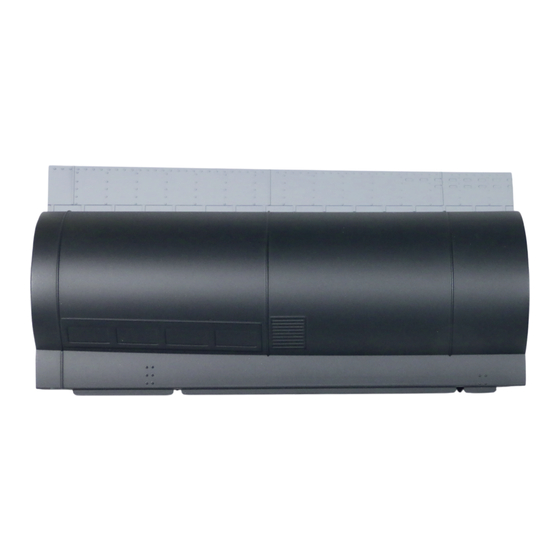

linker Rumpfabschnitt

Zink

nicht benötigt. Er wird erst

mit der Ausgabe 81 an der

Rumpfstruktur befestigt.

Seite 1 Schritt-für-Schritt-Bauanleitung Der nächste Rumpfabschnitt Ein linker Rumpfabschnitt wird geliefert. Die beiden Motoren des Luftzielsehrohrs werden getestet. 79-1 Ihre Bauteile im Überblick Hinweis: Der Rumpf- abschnitt 79-1 wird in Teilenummer Name Material dieser Bauanleitung noch 79-1 linker Rumpfabschnitt Zink nicht benötigt. Er wird erst mit der Ausgabe 81 an der Rumpfstruktur befestigt.
Seite 2 SCHRITT 1 Test der Motoren des Luftzielsehrohrs Stellen Sie Ihr Modell so auf Ihre Arbeits- platte, dass Sie Zugriff auf dessen hinteres Ende haben. Legen Sie die Testplatine mit der daran angeschlos- senen Batteriebox bereit. Fügen Sie das Kabel 75-2 mit der Kabel- 76-3 markierung „M-6“...
Seite 3 Schritt-für-Schritt-Bauanleitung Drücken Sie den Knopf „S-2“ auf der Platine 3-8, wird das Luftzielsehrohr 76-3 76-3 eingefahren, wie abgebildet. Halten Sie den Knopf „S-1“ auf der Platine gedrückt, wird das Luftzielsehrohr 76-3 ausgefahren. 76-3 DAS BAUERGEBNIS Der Test der beiden Motoren des Luftzielsehrohrs ist er- folgt.
