Arbeiten an Schott und Motor (II)
Fünf Leitungen werden am Dieselmotor befestigt. Insgesamt zwölf Handräder werden am Motorölverteiler und am
Dieselraumschott angebracht. Ein Querträger vergrößert die Stabilität des Rumpfs.
70-1
70-5

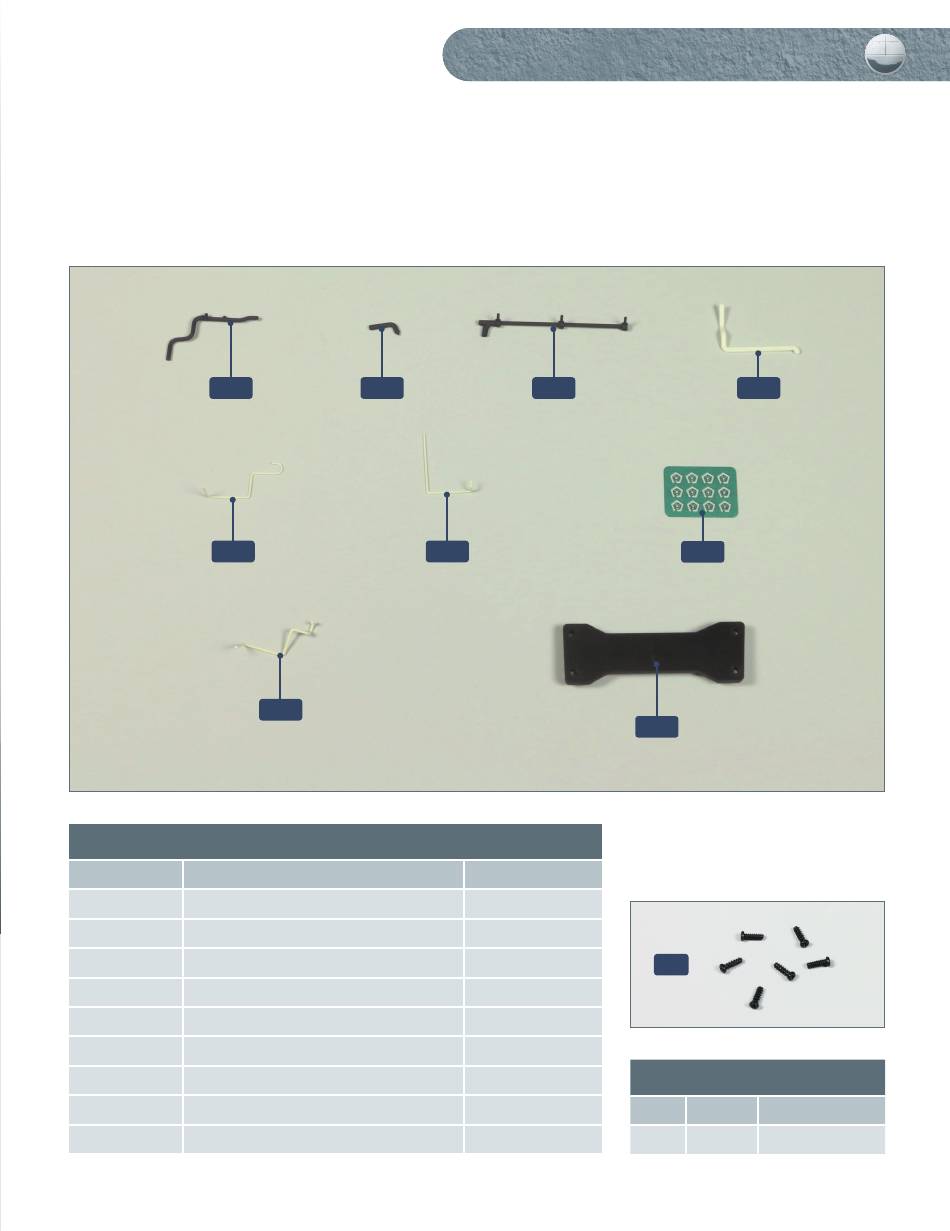

Ihre Bauteile im Überblick
Teilenummer
70-1
70-2
70-3
70-4
70-5
70-6
70-7
70-8
70-9
70-2
70-8
Name
Treibölleitung
Treibölleitung
Treibölleitung
Motorölleitung
Leitung Kapselgebläse
Motorölleitung
zwölf Handräder
Leitung Kapselgebläse
Querträger
Schritt-für-Schritt-Bauanleitung
70-3
70-6
Material
ABS
ABS
ABS
ABS
Stahl
Stahl
Stahl
Stahl
ABS
3
70-4
70-7
70-9
AP
Schrauben
Typ
Anzahl
Abmessungen
DP
5 + 1
2,0 x 4 mm
Werbung
Verwandte Anleitungen für Hachette U 96
Inhaltszusammenfassung für Hachette U 96
- Seite 1 Schritt-für-Schritt-Bauanleitung Arbeiten an Schott und Motor (II) Fünf Leitungen werden am Dieselmotor befestigt. Insgesamt zwölf Handräder werden am Motorölverteiler und am Dieselraumschott angebracht. Ein Querträger vergrößert die Stabilität des Rumpfs. 70-1 70-2 70-3 70-4 70-5 70-6 70-7 70-8 70-9 Ihre Bauteile im Überblick Teilenummer Name Material...
- Seite 2 SCHRITT 1 Anbringen der Leitungen am Dieselmotor 67-5-1 70-4 70-4 67-5-1 Stellen Sie den Dieselmotor auf Ihre Arbeitsplatte. Nehmen Sie die Fügen Sie den Zapfen der Motorölleitung 70-4 in die Bohrung des Motorölleitung 70-4, versehen Sie den Zapfen an deren Rückseite Regelgestänges 67-5-1 ein.
- Seite 3 Schritt-für-Schritt-Bauanleitung 70-8 70-5 Unweit der zuvor fixierten Leitung wird auch die erste Leitung des Die zweite Leitung des Kapselgebläses 70-5 wird in der Bohrung Kapselgebläses 70-8 festgeklebt. Fügen Sie dazu deren mit festgeklebt, die sich oben im Teil (aus Rahmen 65-7) befindet. Sekundenkleber versehenes, abgewinkeltes Ende in die seitliche Bohrung vom Teil (aus Rahmen 65-7) ein, wie abgebildet.
- Seite 4 Nehmen Sie die Ölverteiler-Baugruppe und versehen Sie das Leitungsende von 69-5 sowie den Zapfen an der Rückseite von mit etwas Sekundenkleber. Fixieren Sie die Baugruppe in der Vertiefung des Diesel- raumschotts 68-1 und der Bohrung der Motorölleitung 69-5. 68-1 Das Foto zeigt den korrekt am Schott 68-1 montierten Motorölverteiler, das untere Leitungsende von...
- Seite 5 Schritt-für-Schritt-Bauanleitung Fixieren Sie den Querträger 70-9 jeweils zwei der Schrauben an der Halteplatte 49-2 und dem Verbinder 32-2. 49-2 70-9 32-2 Fixieren Sie das achtere Zentraleschott 37-1 mit einer Schraube am Verbindungs- stück 48-2, wie abgebildet. 48-2 37-1 DAS BAUERGEBNIS Fünf Leitungen wurden am Dieselmotor festgeklebt.
