Schritt-für-Schritt-Bauanleitung
Rechter Rumpfabschnitt
Der Zusammenbau der Rumpfstruktur geht weiter: Ein rechter Rumpfabschnitt wird mit einer Metallplatte versehen und
vor der zweiten Sektion abnehmbar eingefügt.
63-1
63-2
EM
Ihre Bauteile im Überblick
Schrauben
Teilenummer
Name
Material
63-1

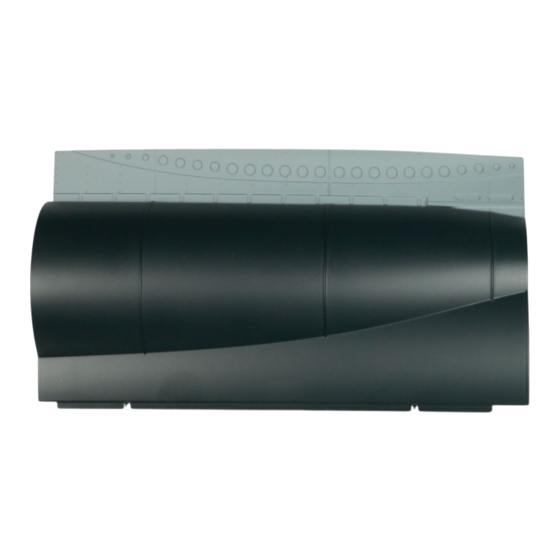

rechter Rumpfabschnitt
Zink
Typ
Anzahl
Abmessungen
63-2
Metallplatte
Stahl
EM
1+1
2,0 x 4 mm
3
