Demontage/Montage der Räder
7 Alle Teile werden gereinigt und auf Späne oder Ähnlichem kontrolliert. Kontrollie-
ren Sie, ob sich am Schrabering im Oberteil Rost gebildet hat. Falls das der Fall
ist, muss der Rost entfernt werden.
Montage
1 Die neuen Dichtungen werden im Oberteil und der Manschettenschuh wird mon-
tiert.
2 Das Gewinde am Oberteil (Pos. 3) und das Zylinderrohr (Pos.1) werden mit
Schieröl geschmiert.
3 Das Oberteil (Pos. 3) wird an der Kolbenstange montiert.
4 Der Manschettenschuh (Pos. 4) wird montiert und die Kolbenstange wird aufge-
schraubt und mit Loctite gesichert. Achten Sie bitte darauf, dass das Gewinde
sauber und frei von Ölen und anderen Unreinheiten ist. Es darf erst nach 12
Stunden Öl aufgefüllt werden, da Loctite ansonsten keine Wirkung hat.
5 Schmieren Sie die äußerste Dichtung des Manschettenschuhs, die mit dem Zy-
linderrohr verbunden ist. Außerdem muss die Innenseite des Zylinderrohres ge-
schmiert werden. Schieben Sie den Kolben in die Mittelstellung.
6 Das Oberteil wird am Zylinderrohr montiert und angezogen.
7 Für Montage des Zylinders siehe „Wechsel der Zylinder für die Tiefenregulierung
des Crackerboards".
Um die Räder demontieren zu können, wird der MAXIROLL ausgeklappt, so dass die
Ringe auf dem Untergrund ruhen. Die Räder sind nicht mit der Erde in Berührung. Die
Muttern der Nabe werden demontiert und das Rad kann ausgewechselt werden.
Nachdem ein neues Rad montiert wurde, werden die Muttern wieder aufgeschraubt
und kräftig angezogen. Danach wird die Maschine gesenkt, so dass die Räder den
Boden berühren, und die Schrauben werden mit 300 Nm angezogen.
Es ist wichtig, dass die Radmutter und Oberfläche der Felgen sauber
sind, da sich die Radmuttern ansonsten lockern können.
Auswechslung der Radlager
1. Das Nabengehäuse Pos. 21
wird demontiert.
2. Der Splint Pos. 20 wird demon-
tiert.
3. Die Kronmutter Pos. 19 wird
demontiert.
4. Die Achse Pos. 2 kann nun her-
ausgeschlagen werden.
5. Die Lager Pos. 17+18 werden
demontiert.
6. Der Dichtungsring Pos. 19 wird
demontiert.
MAXIROLL

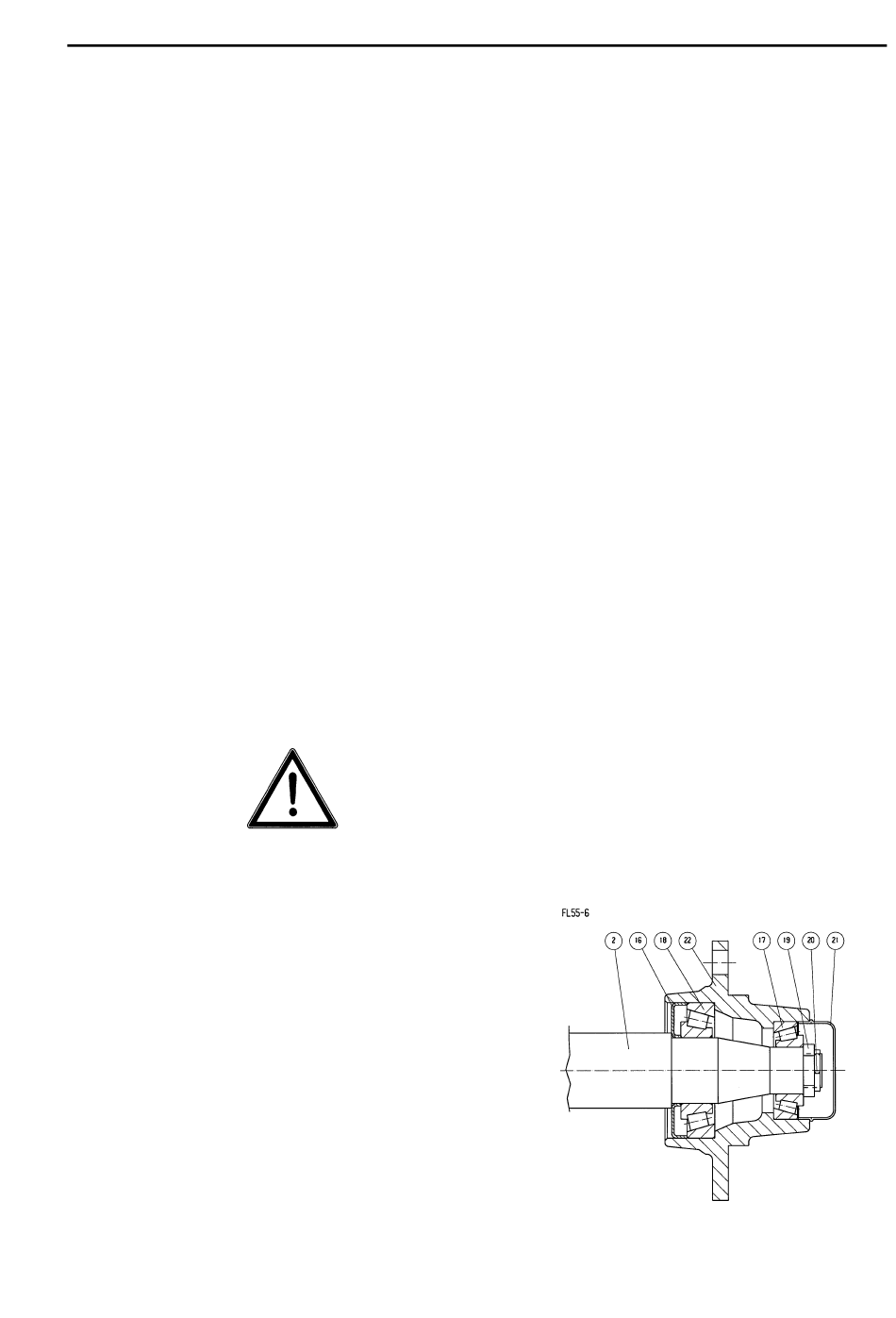

Figur 32
Seite 35
