FÜR INBETRIEBNAHME GUT AUFBEWAHREN!
Hier ID Aufkleber der Omnexo Wetterstation move einkleben

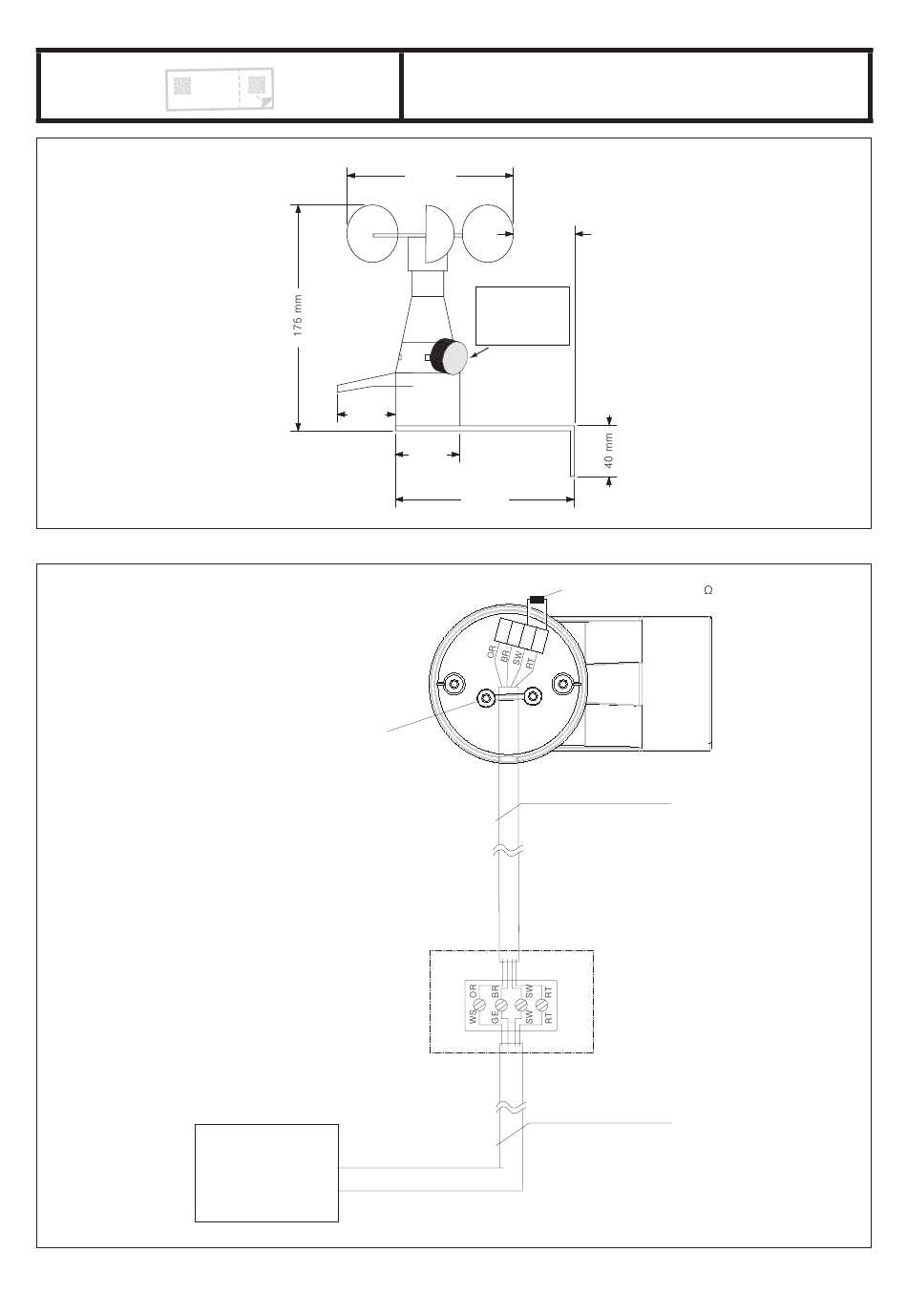

Abb. 3
Abmessungen Omnexo Wetterstation move und Magnet für die Inbetriebnahme
Abb. 4
Anschlussplan Omnexo Wetterstation move
4
Technische Änderungen behalten wir uns vor
45 mm
Zugentlastung
Klemme 1: 0 V
Klemme 2: 24 V
Klemme 3:
A
Klemme 4:
B
Die Aderfarben können je nach
Typ der verwendeten Leitungen
abweichen
Omnexo Zentrale
Hier Montageort notieren
130 mm
40 mm
Die Wetterstation identifizieren,
wenn das Menü dies erfordert,
indem Sie den mitgelieferten
Magneten an die rechte Seite
(von vorne gesehen) halten!
-> Die Status-LED leuchtet
zur Bestätigung auf.
Magnet
55 mm
140 mm
Ansicht von unten
Abschlusswiderstand 120
1 2 3
4
4 x AWG 26 UL schwarz
Aderendhülsen sind
zwingend zu verwenden
JY(St)Y 4 x 2 x 0,8 mm ∅
Abzweigdose
bauseitig
warema_2052442_alhb_de_v2•2023-04-01
