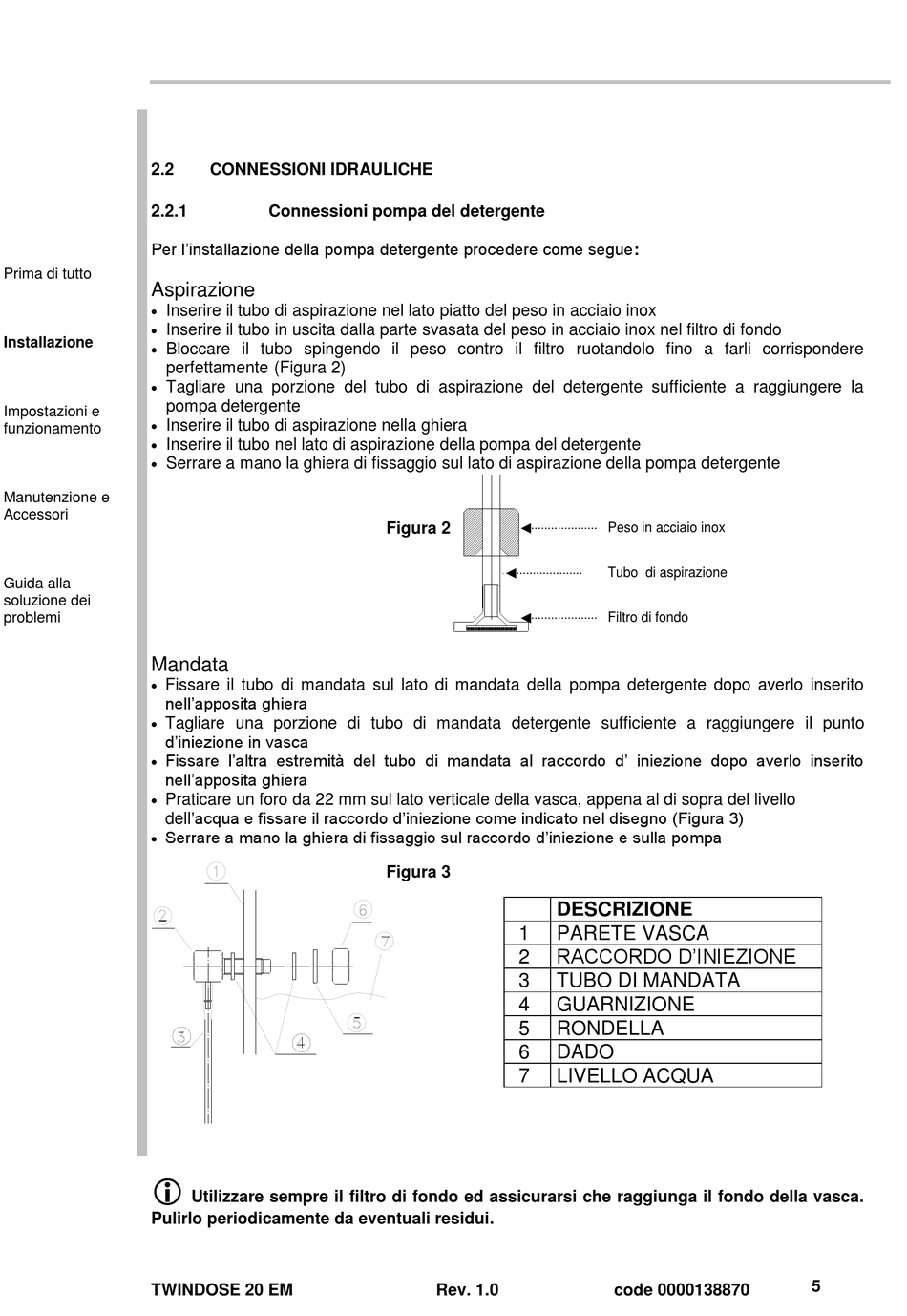

2.2
2.2.1
Per l'installazione della pompa detergente procedere come segue:
Prima di tutto
Aspirazione
•
Inserire il tubo di aspirazione nel lato piatto del peso in acciaio inox
•
Inserire il tubo in uscita dalla parte svasata del peso in acciaio inox nel filtro di fondo
Installazione
•
Bloccare il tubo spingendo il peso contro il filtro ruotandolo fino a farli corrispondere
perfettamente (Figura 2)
•
Tagliare una porzione del tubo di aspirazione del detergente sufficiente a raggiungere la
pompa detergente
Impostazioni e
•
Inserire il tubo di aspirazione nella ghiera
funzionamento
•
Inserire il tubo nel lato di aspirazione della pompa del detergente
•
Serrare a mano la ghiera di fissaggio sul lato di aspirazione della pompa detergente
Manutenzione e
Accessori
Guida alla
soluzione dei
problemi
Mandata
•
Fissare il tubo di mandata sul lato di mandata della pompa detergente dopo averlo inserito
nell'apposita ghiera
•
Tagliare una porzione di tubo di mandata detergente sufficiente a raggiungere il punto
d'iniezione in vasca
Fissare l'altra estremità del tubo di mandata al raccordo d' iniezione dopo averlo inserito
•
nell'apposita ghiera
•
Praticare un foro da 22 mm sul lato verticale della vasca, appena al di sopra del livello
dell'acqua e fissare il raccordo d'iniezione come indicato nel disegno (Figura 3)
Serrare a mano la ghiera di fissaggio sul raccordo d'iniezione e sulla pompa
•
Pulirlo periodicamente da eventuali residui.
TWINDOSE 20 EM
CONNESSIONI IDRAULICHE
Connessioni pompa del detergente
Utilizzare sempre il filtro di fondo ed assicurarsi che raggiunga il fondo della vasca.
Figura 2
Figura 3
DESCRIZIONE
1
PARETE VASCA
RACCORDO D'INIEZIONE
2
3
TUBO DI MANDATA
4
GUARNIZIONE
5
RONDELLA
6
DADO
7
LIVELLO ACQUA
Rev. 1.0
Peso in acciaio inox
Tubo di aspirazione
Filtro di fondo
code 0000138870
5
