Installation; Montage Des Systems - REPA TWINDOSE 20 EM Handbuch

2
Montieren Sie TWINDOSE 20 EM an einer Wand in der Nähe der Spülmaschine (verwenden Sie
hierfür die entsprechenden Halterungsvorrichtungen). Installieren Sie das Gerät möglichst
innerhalb einer Entfernung von 1 Meter vor der Leitung des Nachspülleitung, so dass lange
Zunächst
Schlauchführungen vermieden werden.
Beachten Sie bei Beginn der Installation alle Vorschriften für eventuelle elektrische und
hydraulische Anschlüsse, um sicherzustellen, dass das System korrekt und ordnungsgemäß

Installation

installiert wurde. Verwenden Sie für die elektrischen Anschlüsse das Verkabelungsschema der
Spülmaschine, das vom Hersteller zugestellt werden kann, wenn es sich nicht an der Maschine
selbst befinden sollte.
Einstellungen und
Betrieb

hierdurch Kurzschlüsse mit darauf folgenden permanenten Geräteschäden bewirkt
werden können. Die Montage des Geräts an der Seite, Rückseite oder in der Nähe von
Wartung und
Luftaustrittsöffnungen der Spülmaschine kann eine Wärmeüberlastung bewirken, die
Zubehör
Defekte oder Funktionsstörungen des Geräts bewirken kann.
Leitfaden zum
2.1
Lösen von
Problemen
Bringen Sie das System mit Hilfe der beiliegenden Halterung und der Schrauben an der Wand
an:
• Bestimmen Sie die für das System geeignete Position.
• Verwenden Sie die Halterung als Schablone, zeichnen Sie die Position der Bohrungen an der
Wand an und stellen Sie die Bohröffnungen mit einer geeigneten Bohrerspitze her.
• Setzen Sie die Dübel in die Bohrungen ein.
• Befestigen Sie die Halterung in Position (flache Seite gegen die Wand und Öffnungen nach
unten gerichtet) und verwenden Sie die beiliegenden Schrauben
• Setzen Sie TWINDOSE 20 EM in den Sitz der Halterung ein.
• Öffnen Sie die Vorderseite von TWINDOSE 20 EM und lösen Sie die oberen Schrauben um
eine ¼ Drehung.

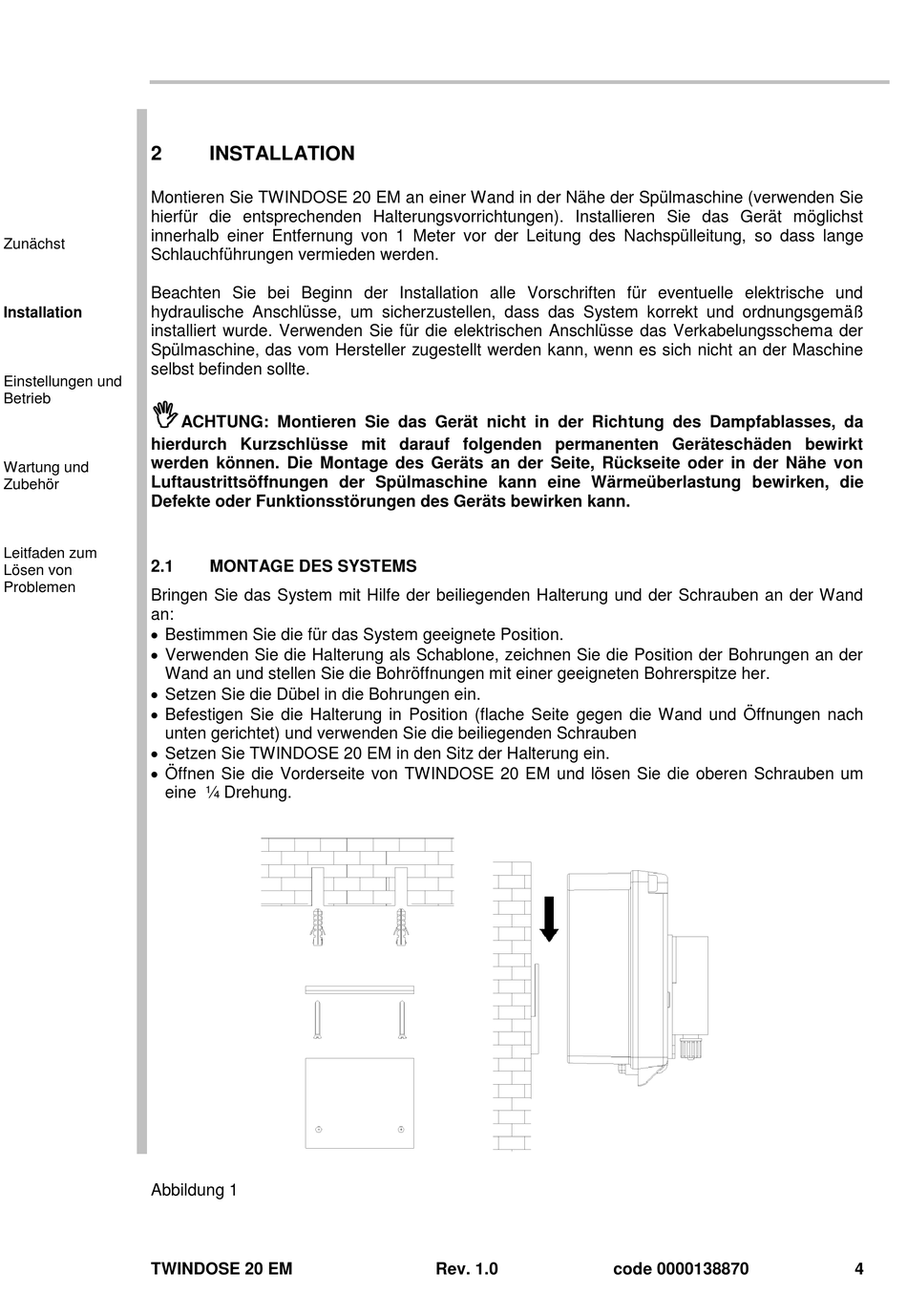

Abbildung 1
TWINDOSE 20 EM
INSTALLATION
ACHTUNG: Montieren Sie das Gerät nicht in der Richtung des Dampfablasses, da

MONTAGE DES SYSTEMS

Rev. 1.0 code 0000138870 4
