2.2
2.2.1

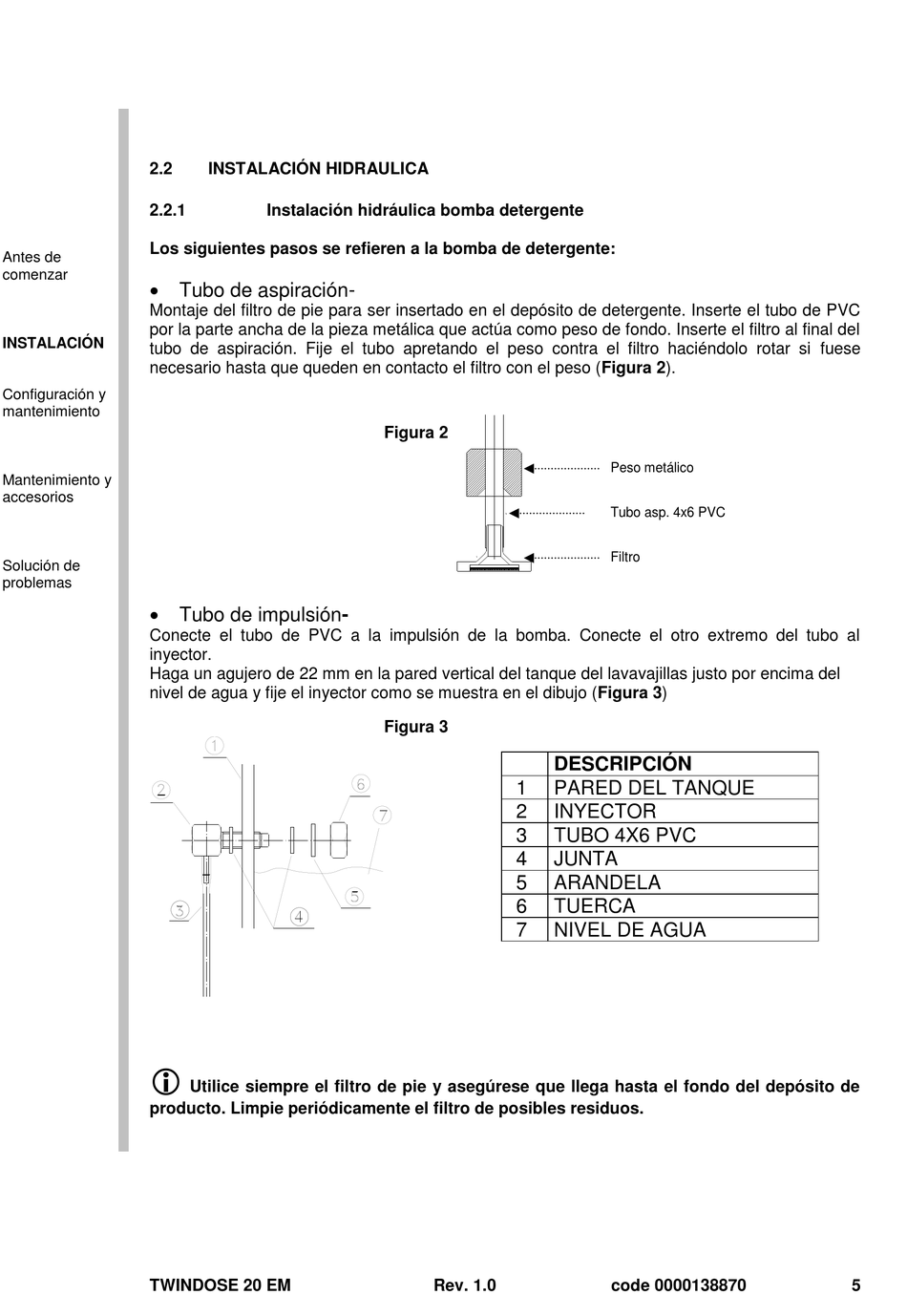

Los siguientes pasos se refieren a la bomba de detergente:
Antes de
comenzar
• Tubo de aspiración-
Montaje del filtro de pie para ser insertado en el depósito de detergente. Inserte el tubo de PVC
por la parte ancha de la pieza metálica que actúa como peso de fondo. Inserte el filtro al final del
INSTALACIÓN
tubo de aspiración. Fije el tubo apretando el peso contra el filtro haciéndolo rotar si fuese
necesario hasta que queden en contacto el filtro con el peso (Figura 2).
Configuración y
mantenimiento
Mantenimiento y
accesorios
Solución de
problemas
• Tubo de impulsión-
Conecte el tubo de PVC a la impulsión de la bomba. Conecte el otro extremo del tubo al
inyector.
Haga un agujero de 22 mm en la pared vertical del tanque del lavavajillas justo por encima del
nivel de agua y fije el inyector como se muestra en el dibujo (Figura 3)

producto. Limpie periódicamente el filtro de posibles residuos.
TWINDOSE 20 EM
INSTALACIÓN HIDRAULICA
Instalación hidráulica bomba detergente
Utilice siempre el filtro de pie y asegúrese que llega hasta el fondo del depósito de
Figura 2
Figura 3
DESCRIPCIÓN
1 PARED DEL TANQUE
2 INYECTOR
3 TUBO 4X6 PVC
4 JUNTA
5 ARANDELA
6 TUERCA
7 NIVEL DE AGUA
Rev. 1.0
Peso metálico
Tubo asp. 4x6 PVC
Filtro
code 0000138870 5
