Fixer TWINDOSE 20 EM en position murale, près du lave-vaisselle (en utilisant les éléments de
fixation appropriés). Faire en sorte que l'appareil soit installé à une distance maximale d'un
mètre de la ligne de rinçage, de façon à éviter les longs parcours de tuyaux.
Avant tout
Avant de procéder à l'installation, respecter toutes les dispositions en matière de branchements
électriques et hydrauliques applicables afin de s'assurer que le système sera installé de façon
sûre et correcte. Pour les branchements électriques, utiliser comme référence le schéma de

Installation

câblage du lave-vaisselle, qui peut être fourni par le producteur dans l'éventualité où il ne serait
pas présent sur l'appareil.
Réglages et

fonctionnement
provoquer un court-circuit susceptible de causer des dommages permanents à l'appareil.
Le montage de l'unité sur le côté, sur l'arrière ou à proximité des évents du lave-vaisselle
peut provoquer une surcharge thermique qui pourrait s'avérer néfaste ou causer des
Entretien et
difficultés de fonctionnement de l'appareil.
Accessoires
2.1
Guide pour la
résolution des
Appliquer le système au mur à l'aide de l'étrier, des chevilles et des vis fournis :
problèmes
• Choisir un emplacement approprié pour y installer le système.
• En utilisant l'étrier comme gabarit, marquer l'emplacement des trous qui serviront à
• Introduire les chevilles dans les trous.
• Fixer l'étrier en position (côté plat contre le mur, les trous en bas) en utilisant la boulonnerie
• Fixer TWINDOSE 20 EM dans le logement prévu pour l'étrier.
• Ouvrir la partie avant de TWINDOSE 20 EM et dévisser les vis du haut d'un quart de tour.

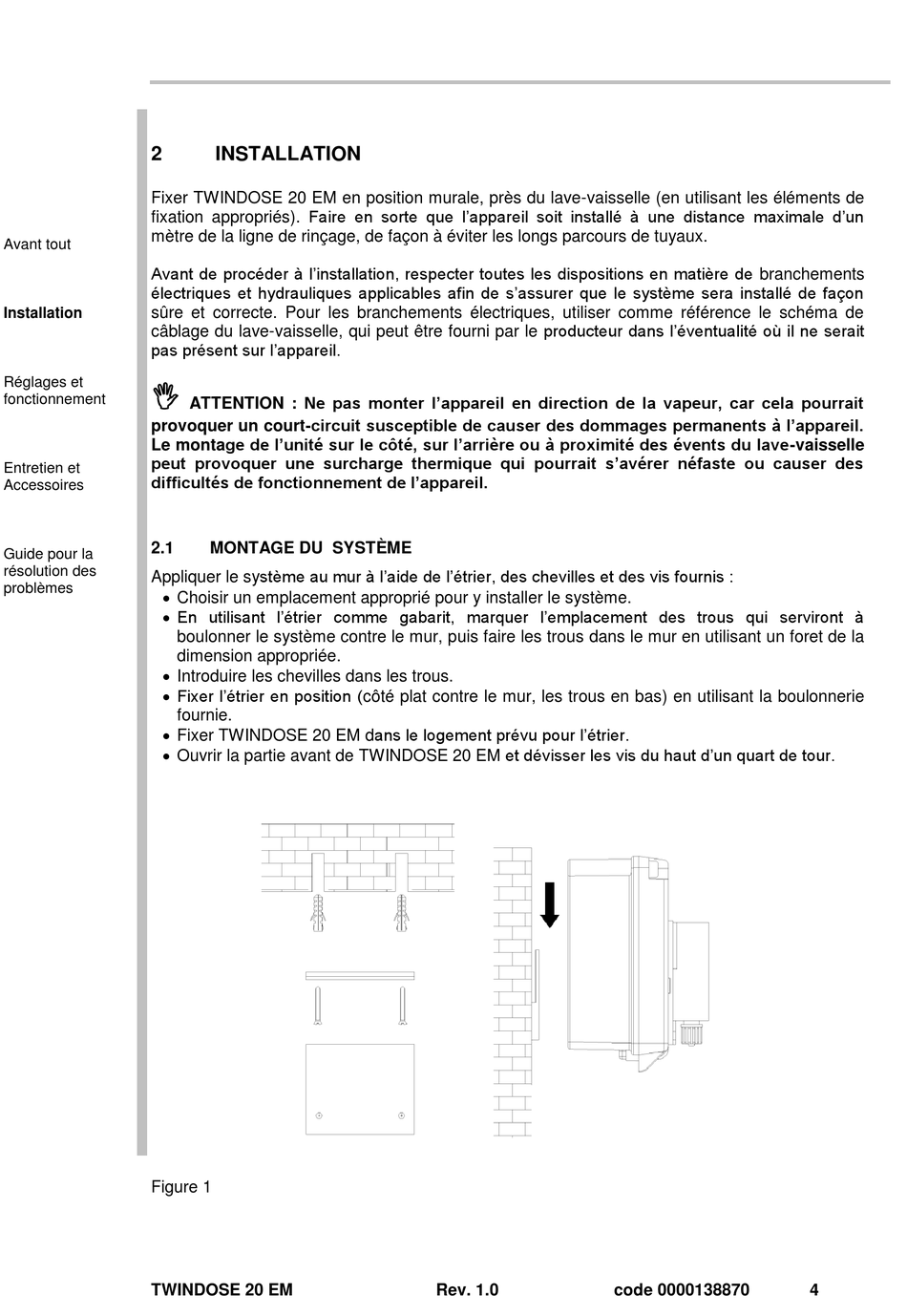

Figure 1
TWINDOSE 20 EM
INSTALLATION
ATTENTION : Ne pas monter l'appareil en direction de la vapeur, car cela pourrait
MONTAGE DU SYSTÈME
boulonner le système contre le mur, puis faire les trous dans le mur en utilisant un foret de la
dimension appropriée.
fournie.
Rev. 1.0 code 0000138870 4
