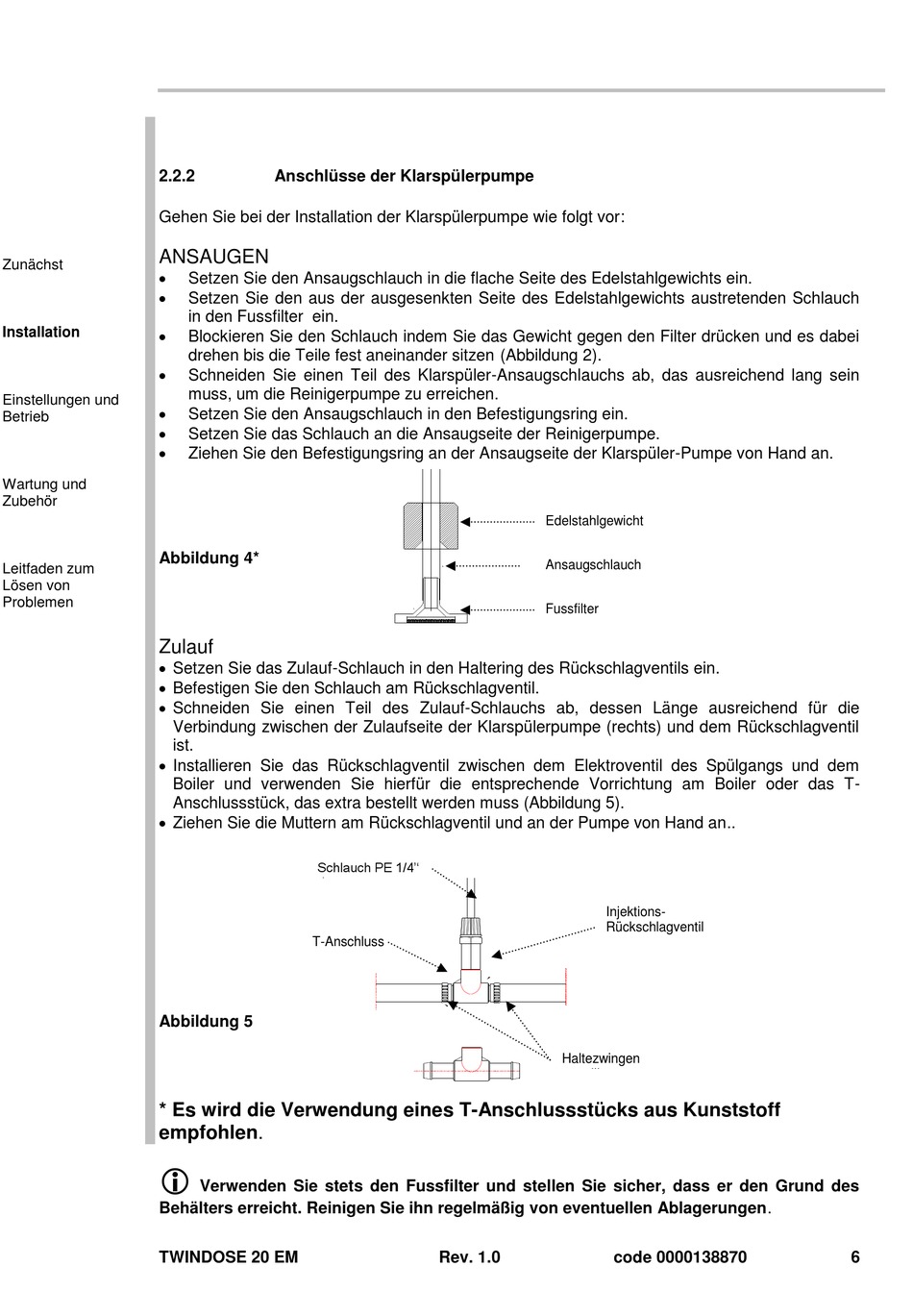

2.2.2
Gehen Sie bei der Installation der Klarspülerpumpe wie folgt vor:
ANSAUGEN
Zunächst
•
•
Installation •
•
Einstellungen und
•
Betrieb
•
•
Wartung und
Zubehör
Abbildung 4*
Leitfaden zum
Lösen von
Problemen
Zulauf
• Setzen Sie das Zulauf-Schlauch in den Haltering des Rückschlagventils ein.
• Befestigen Sie den Schlauch am Rückschlagventil.
• Schneiden Sie einen Teil des Zulauf-Schlauchs ab, dessen Länge ausreichend für die
Verbindung zwischen der Zulaufseite der Klarspülerpumpe (rechts) und dem Rückschlagventil
ist.
• Installieren Sie das Rückschlagventil zwischen dem Elektroventil des Spülgangs und dem
Boiler und verwenden Sie hierfür die entsprechende Vorrichtung am Boiler oder das T-
Anschlussstück, das extra bestellt werden muss (Abbildung 5).
• Ziehen Sie die Muttern am Rückschlagventil und an der Pumpe von Hand an..
Abbildung 5
* Es wird die Verwendung eines T-Anschlussstücks aus Kunststoff
empfohlen.

Behälters erreicht. Reinigen Sie ihn regelmäßig von eventuellen Ablagerungen.
TWINDOSE 20 EM
Anschlüsse der Klarspülerpumpe
Setzen Sie den Ansaugschlauch in die flache Seite des Edelstahlgewichts ein.
Setzen Sie den aus der ausgesenkten Seite des Edelstahlgewichts austretenden Schlauch
in den Fussfilter ein.
Blockieren Sie den Schlauch indem Sie das Gewicht gegen den Filter drücken und es dabei
drehen bis die Teile fest aneinander sitzen (Abbildung 2).
Schneiden Sie einen Teil des Klarspüler-Ansaugschlauchs ab, das ausreichend lang sein
muss, um die Reinigerpumpe zu erreichen.
Setzen Sie den Ansaugschlauch in den Befestigungsring ein.
Setzen Sie das Schlauch an die Ansaugseite der Reinigerpumpe.
Ziehen Sie den Befestigungsring an der Ansaugseite der Klarspüler-Pumpe von Hand an.
Schlauch PE 1/4''
d.est.
T-Anschluss
Verwenden Sie stets den Fussfilter und stellen Sie sicher, dass er den Grund des
Edelstahlgewicht
Ansaugschlauch
Fussfilter
Injektions-
Rückschlagventil
Haltezwingen
metallica
Rev. 1.0 code 0000138870 6
