DEUTSCH
• STEREO-Modus: dient zur Steuerung des Pegels von Kanal A.
• MONO-Modus: dient zur Steuerung des Pegels von Kanal A und B
8. VERSTÄRKUNGSREGELUNG CHB:
• BRIDGE-Modus: NICHT verwendet.
• STEREO-Modus: dient zur Steuerung des Pegels von Kanal B.
• MONO-Modus: NICHT verwendet
9. VERSTÄRKUNGSREGELUNG CHC:
• BRIDGE-Modus: dient zur Steuerung des Pegels von Kanal C.
• STEREO-Modus: dient zur Steuerung des Pegels von Kanal C.
• MONO-Modus: dient zur Steuerung des Pegels von Kanal C und D
10. VERSTÄRKUNGSREGELUNG CHD:
• BRIDGE-Modus: NICHT verwendet.
• STEREO-Modus: dient zur Steuerung des Pegels von Kanal D.
• MONO-Modus: NICHT verwendet

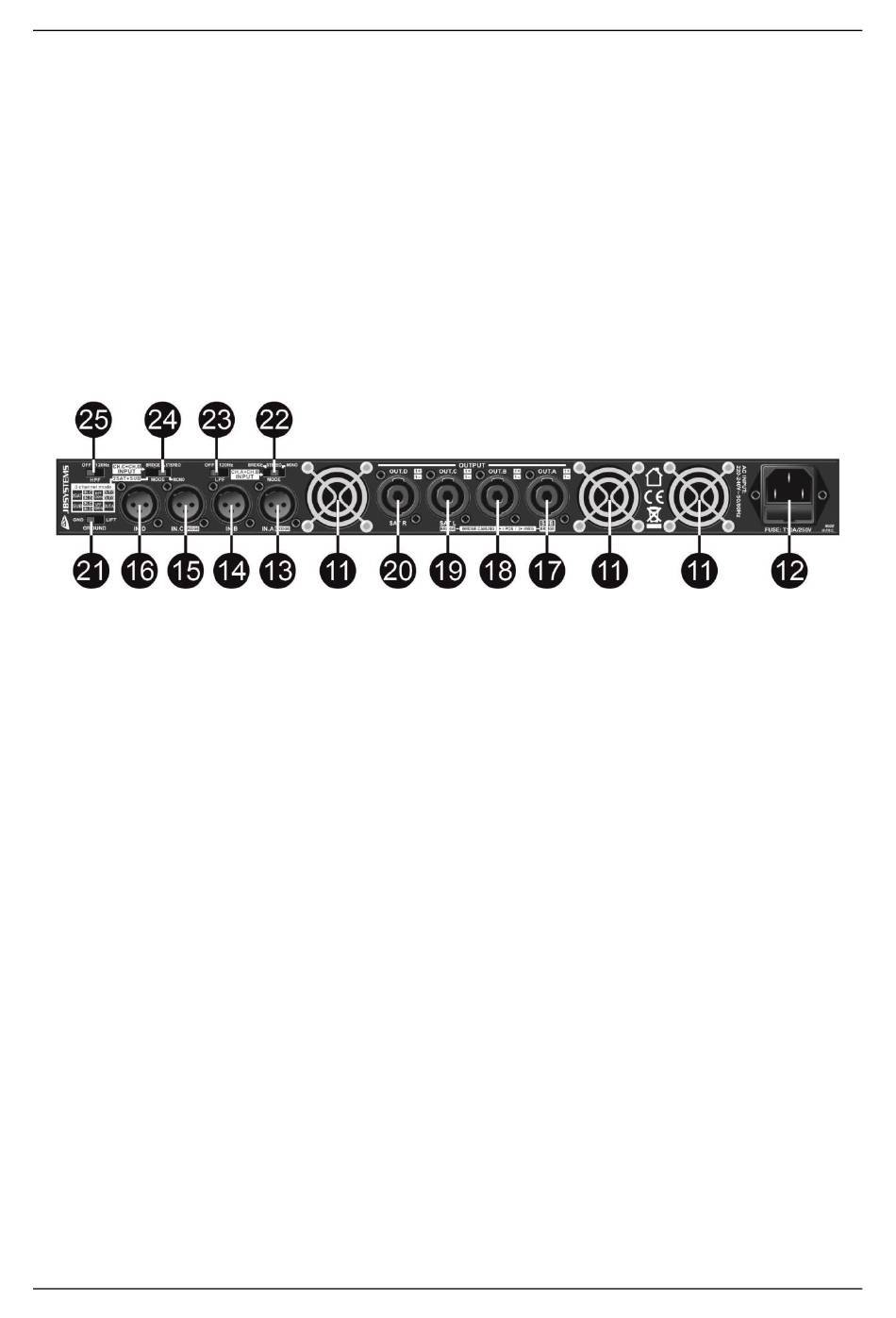

FUNKTIONEN (Rückseite)
11. Entlüftungsöffnungen: Diese Öffnungen ermöglichen eine ausreichende Kühlung des Verstärkers
durch die eingebauten Lüfter. Achten Sie darauf, dass diese nicht verdeckt sind und reinigen Sie sie
umgehend
12. POWER-Eingang: Verwenden Sie das mitgelieferte Netzkabel, um den Verstärker an das Stromnetz
anzuschließen. In diesem Anschluss befindet sich auch eine 20-mm-Glassicherung. Ersetzen Sie eine
durchgebrannte Sicherung immer durch eine andere mit genau den gleichen Spezifikationen. (Die
technischen Daten der Sicherung finden Sie auf der Rückseite neben dem Netzeingangsanschluss)
13. XLR-Eingang INA: symmetrischer XLR-Eingang. Im Modus 2 SAT+SUB wird dieser Eingang nicht
verwendet.
14. XLR-Eingang INB: symmetrischer XLR-Eingang. Wird nur verwendet, wenn Verstärker 1 im STEREO-
Modus arbeitet. Im MONO-, BRIDGE- oder 2 SAT+SUB-Modus wird dieser Eingang nicht verwendet.
15. XLR-Eingang INC: symmetrischer XLR-Eingang.
16. XLR-Eingang IND: symmetrischer XLR-Eingang. Wird nur verwendet, wenn Verstärker 2 im STEREO-
Modus oder im 2 SAT+SUB-Modus arbeitet. Im MONO- oder BRIDGE-Modus wird dieser Eingang nicht
verwendet.
17. SPEAKER-Ausgang OUTA:.
• Im MONO- oder STEREO-Modus: 1+ = positive (rote) Leitung, 1- = negative (schwarze) Leitung
• Im BRIDGE-Modus (mindestens 8 Ohm!): 1+ = positive (rote) Leitung, 2+ = negative (schwarze)
Leitung
18. SPEAKER-Ausgang OUTB:.
• Im MONO- oder STEREO-Modus: 1+ = positive (rote) Leitung, 1- = negative (schwarze) Leitung
• Im BRIDGE-Modus: NICHT verwendet
19. SPEAKER-Ausgang OUTC:.
• Im MONO- oder STEREO-Modus: 1+ = positive (rote) Leitung, 1- = negative (schwarze) Leitung
• Im BRIDGE-Modus (mindestens 8 Ohm!): 1+ = positive (rote) Leitung, 2+ = negative (schwarze)
Leitung
20. SPEAKER-Ausgang OUTD:.
• Im MONO- oder STEREO-Modus: 1+ = positive (rote) Leitung, 1- = negative (schwarze) Leitung
• Im BRIDGE-Modus: NICHT verwendet
21. GROUND LIFT: wird verwendet, um eventuelle Erdschleifen zu unterbrechen und damit
Brummgeräusche zu beseitigen
JB SYSTEMS
®
BEDIENUNGSANLEITUNG
4/8
AMP 200.4
