Verkabelung Beleuchtung (Optionales Zubehör); Allgemeine Montage - Hartmann Knud Montageanweisung + Gebrauchs- Und Pflegeanleitung

KNUD
Beleuchtung
Verkabelung Beleuchtung (optionales Zubehör)
Bei diesem Modell gibt es keinen klassischen Fußschalter. Anstatt dessen wird ein Berührungsschalter
eingesetzt. Folgende Artikel werden Ihnen geliefert:
Vorschaltgerät mit Zuleitung und Verteiler (15/30W)

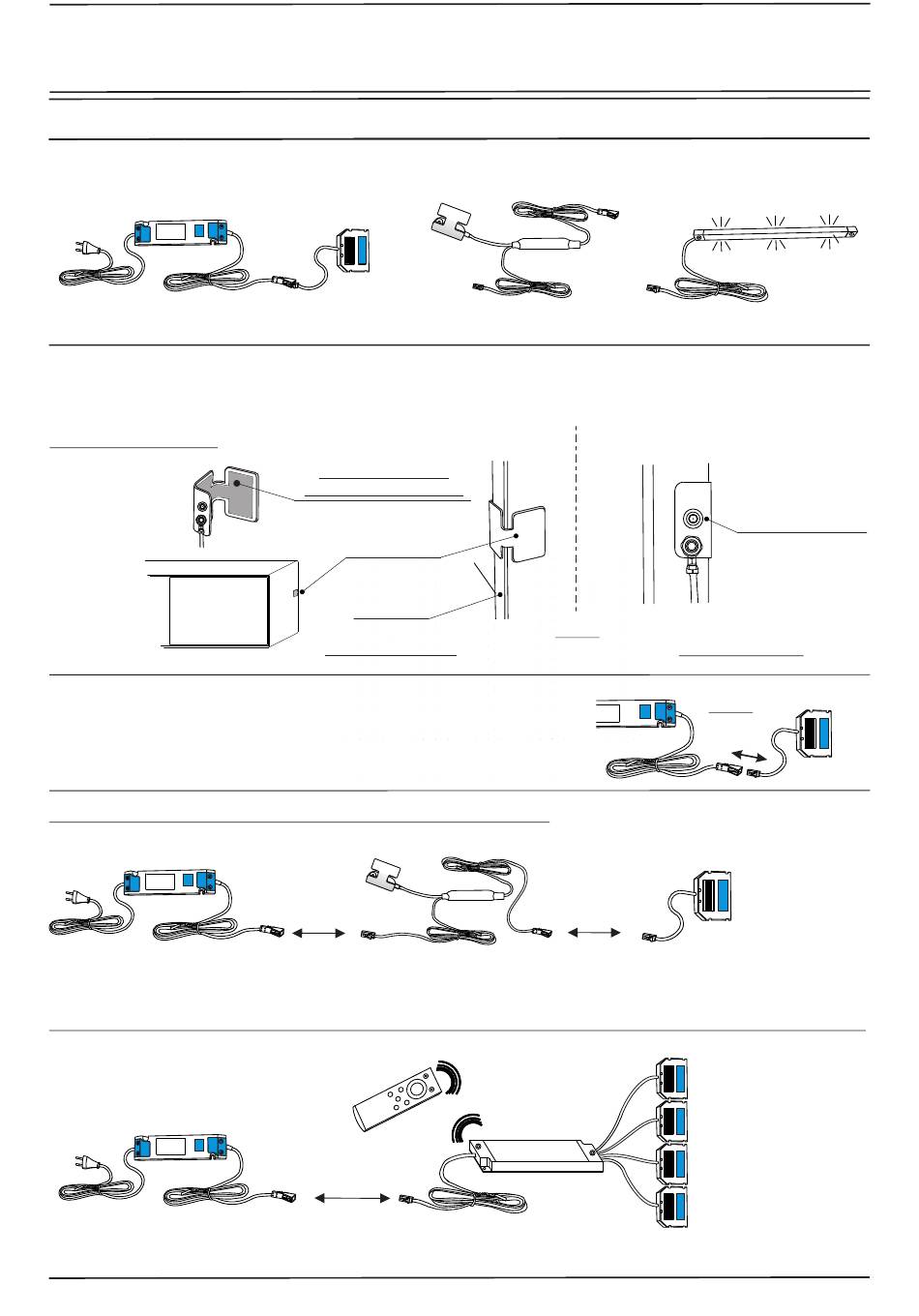

1. Der Schalter wird an der Hinterkante einer Außenseite des Möbels montieren. Die Position ist im
allgemeinen frei wählbar. Schieben Sie den Berührungsschalter auf und fixieren Sie diesen mit Hilfe
der bereits vormontierten Schraube am Schalter. (Abb. 1)

Allgemeine Montage

2. Der Ein- / Ausschalter wird zwischen dem Vorschaltgerät
und dem Sechsfach - Verteiler angeschlossen. Dazu
trennen Sie zuerst den Verteiler vom Vorschaltgerät. (Abb. 2)
3.A Verkabelung bei der Verwendung eines Berührungsschalters
Vorschaltgerät mit Zuleitung
(15/30W)
3.B Verkabelung bei der Verwendung eines 4-Kanal Funkdimmers (Optional / Berührungsschalter entfällt)
Vorschaltgerät mit Zuleitung
(15/30W)
Berührungsschalter
Isolationsfolie im
Innenbereich
(Kein Klebeband zur
Touchschaltermontage!)
Berührungsfläche
Schalter
Hinterkante
Außenseite
Ansicht Außenseite
+
Berührungsschalter
Handsender
+
4
Abb. 1
+
Sechsfach-
Verteiler
4 Kanal Sechsfach-
Funkemfpänger Verteiler
LED-Beleuchtung
vormontierte Innen -
Sechskantschraube
Ansicht Innenseite
Abb. 2
+
LED-
Beleuchtung
Kanal 1
Kanal 2
+
LED-
Beleuchtung
Kanal 3
Kanal 4
