HPI Racing FORMULA TEN Bauanleitung Seite 14

Refer to radio manufacturer's
instruction for proper instal-
lation and verify servo neutral
position.
Schauen Sie für den korrek-
ten Einbau und das Einstellen
der Neutralposition in die An-
leitung Ihrer Fernbedienung.
参照发射／接收机附带的说明书
来安装和设定中立点。
送受信機の取扱説明書を参考に配線し、
サーボのニュートラル設定をします。
Antenna
Antenne
天线
アンテナ
x2
Z561
TP. Flanged Screw M3x10mm
Schneidschraube mit Flansch M3x10mm
法兰自攻螺丝 M3x10mm
T.P フランジスクリ ュー
x1
102849
Button Head Screw M3x10mm
Inbus-flachkopfschraube M3x10mm
圆头螺丝 M3x10mm
ナベネジ M3x10mm
x1
75115
Ball Stud 4.3x10.3mm (2mm Socket)
Kugelkopf 4.3x10.3mm (2mm Inbus)
球头螺丝 4.3x10.3mm (2mm孔)
ボールスタッ ド 4.3x10.3mm (2mmソケッ ト)
x2
Z552
TP. Button Head Screw M3x10mm
Flachkopfschneidschraube M3x10mm
圆头自攻螺丝 M3x10mm
ナベタッピングネジ M3x10mm
5

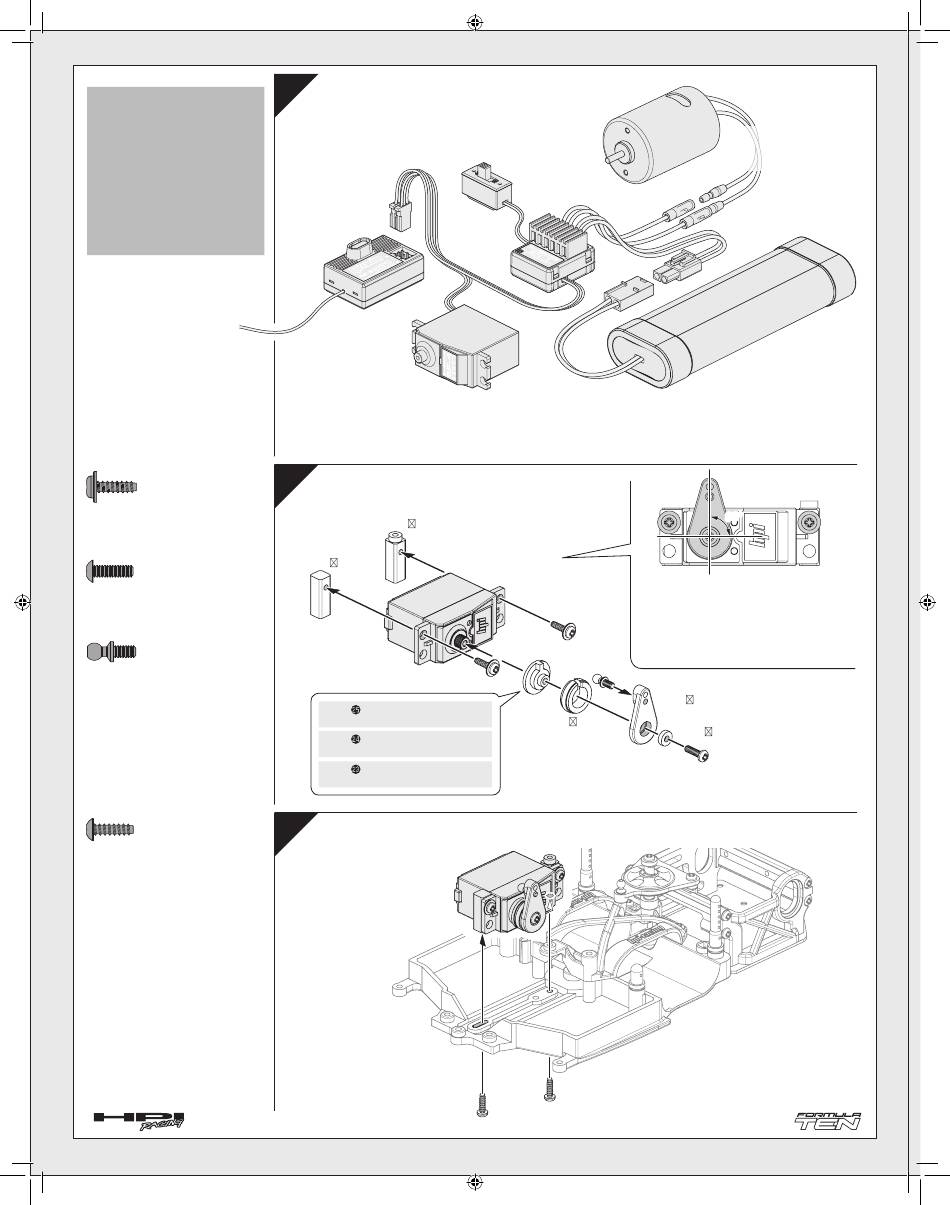

Radio Connections.
Anschließen der Elektronik
Electronic Speed Control (ESC)
Elektronischer Fahrtenregler (ESC)
电子调速(ESC)
スピードコントローラー(ESC)
Receiver
Empfänger
接收机
受信機
Steering Servo
Lenkservo
转向舵机
ステアリングサーボ
Four cell or six cell battery determines which body to use. Refer to body instruction manual.
Die Anzahl der Zellen (vier oder sechs) legt fest, welche Karosserie verwendet wird. Schauen Sie dazu in die Karosserie-Anleitung.
使用４节或６节的电池组由车壳规格来决定。请参考车壳说明书。
取り付けるボディはバッテリーの大きさにより異なります。詳しくは別紙ボディ説明書を御覧ください。
6
Servo Saver Assembly.
舵机保护的组装
Servo Saver Montage
サーボセイバーの組み立て
102820
102820
HPI / Futaba
102819
25
フタバ
Hitec
102819
24
ハイテック
Airtronics / JR / KO / Sanwa
102819
23
サンワ
7
Steering Servo Installation.
Lenkservo Einbau
Steering Servo
Lenkservo
转向舵机
ステアリングサーボ
Z552
接收机的配线图的确认
受信機配線の確認
Steering Servo
Lenkservo
转向舵机
ステアリングサーボ
Z561
75115
Z561
102819
转向舵机的安装
ステアリングサーボの取り付け
Z552
14
.05 (540) Type Electric Motor
540er Elektromotor
05 (540)规格马达
540サイズモーター
Battery (Four/Six cell)
Akku (Vier/Sechs-Zellen)
电池 (4/6节)
バッテリー（４セル／6セル）
90° 90°
When the power is on, the servo horn should be in the
neutral position as shown in the picture.
Bei eingeschalteter RC-Anlage sollte sich das Servo in
der Neutralposition, wie hier gezeigt, befinden.
舵机在中立点时，如图所示来调整舵机。
サーボがニュートラルの時に、サーボホーンが図のようになるよ
うに調節します。
102819
102819
102849
