HPI Racing FORMULA TEN Bauanleitung Seite 16

x2
75115
Ball Stud 4.3x10.3mm (2mm Socket)
Kugelkopf 4.3x10.3mm (2mm Inbus)
球头螺丝 4.3x10.3mm ( 2mm孔)
ボールスタッ ド 4.3x10.3mm (2mmソケッ ト)
x4
Z242
E Clip E2mm
E-Clip E2mm Silber
E形卡 2mm
EリングE2
x4
102823
Plastic Bushing 5x10x4mm
Plastiklager 5x10x4mm
塑料轴套 5x10x4mm
プラブッシュ 5x10x4mm
x2
102833
Front Axle Shaft 5x28mm
Radachse Vorne 5x28mm (formula Ten)
前轮轴 5x28mm
フロン トアクスルシャフ ト 5x28mm
x2
102834
King Pin 3.1x31.5mm / Suspension Ball Set
King Pin/aufhaengungs-kugel Set (Formula Ten)
大王销 3.1x31.5mm/ 摆臂球头组件
キングピン3.1x31.5mm/サスボールセッ ト
x2
102834
King Pin 3.1x31.5mm / Suspension Ball Set
King Pin/aufhaengungs-kugel Set (Formula Ten)
大王销3.1x31.5mm/ 摆臂球头组件
キングピン3.1x31.5mm/サスボールセッ ト
x3
Z552
TP. Button Head Screw M3x10mm
Flachkopfschneidschraube M3x10mm
圆头自攻螺丝 M3x10mm
ナベタッピングネジ M3x10mm
x2
102847
TP. Button Head Screw M3x20mm
Flachkopfschneidschraube M3x20mm
圆头自攻螺丝M3x20mm
ナベタッピングネジ M3x20mm
x1
102820
Shock Parts / Rod End Set
daempferteile/kugelpfannen Set (Formula Ten)
避震零件/杆组件
ショ ックパーツ/ロッ ドエン ドセッ ト
Check toe-in angle.
Überprüfen Sie die Spur.
检查束角
トーインの確認
When the power is on, the servo horn should be in the
neutral position as shown in the picture.
Bei eingeschalteter RC-Anlage sollte sich das Servo in
der Neutralposition, wie hier gezeigt, befinden.
打开电源时，舵角应该在如下图所示的中位上。
水平になることを確認します。
なっていない場合は、リンケージの長さを調整してください。
10

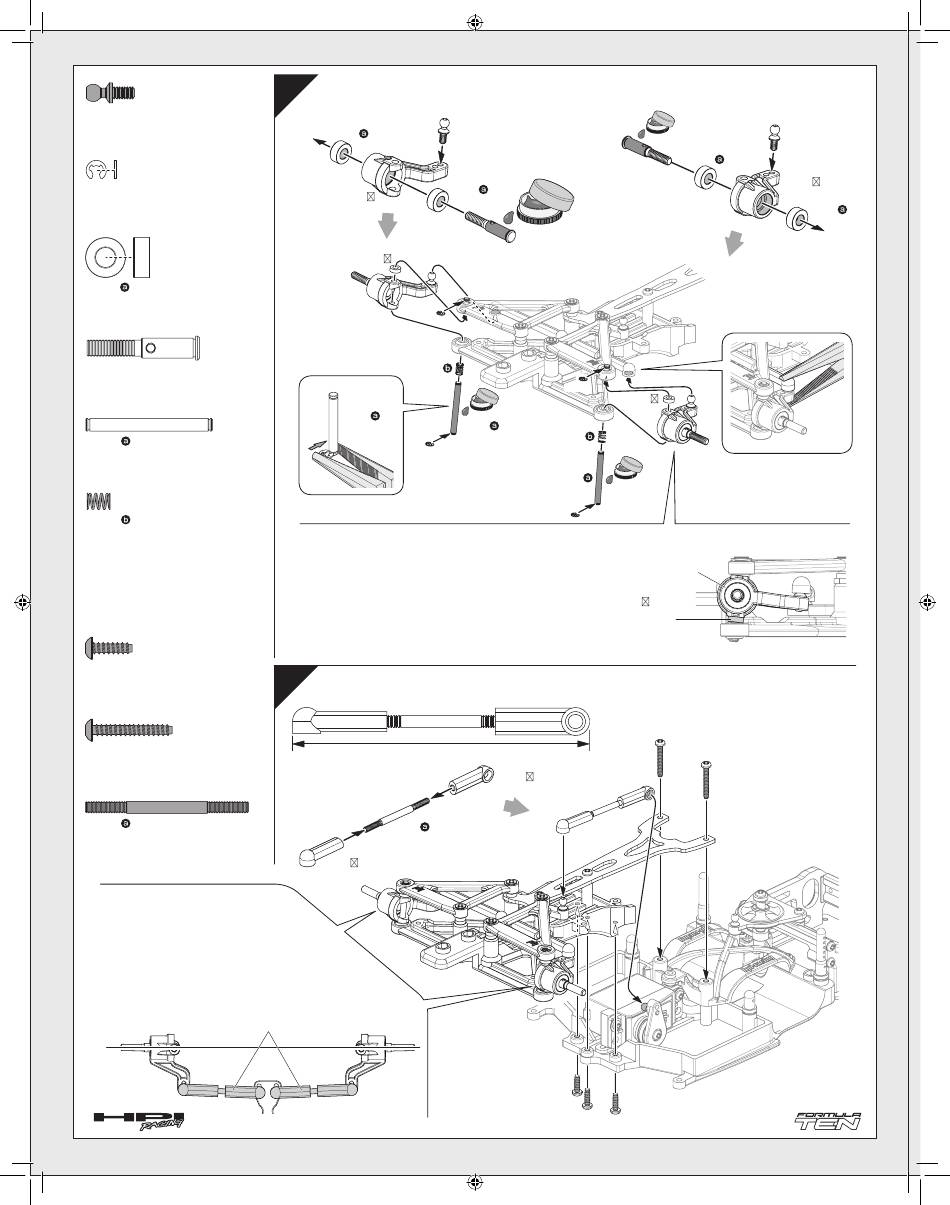

Steering Knuckle Installation.
Einbau der Lenkhebel
75115
102823
102823
102821
102816
Z242
102834
102834
Z242
Ride Height Adjustment.(high and low)
Einstellen der Bodenfreiheit (viel und wenig)
车高的调整 (高和低)。
車高の調整は2種類から選択出来ます
For low ride height, install plastic collar under steering knuckle.
Für eine geringe Bodenfreiheit, montieren Sie die Plastik-Hülse unter den
Lenkhebel.
将塑料垫圈安装在转向杯的下方以降低车高。
車高を下げる場合は、プラスチックカラーをステアリングナックルの下側に取り付けます。
11
Front Chassis Installation.
Montage des vorderen Chassis
72.5mm
102820
102820
转向杯的安装
ステアリングナックルの取り付け
Z156
Gray Differential Lube
Graues Differentialfett
灰色差速润滑油
102833
デフグリス（ダーク）
102833
Z242
102816
Z156
102834
102834
Z156
102834
Z242
Steering Knuckle
Lenkhebel
转向杯
ステアリングナックル
102816
Plastic collar.
Plastik-Hülse
塑料垫圈
プラスチックカラー
前底盘的安装
フロントシャーシの取り付け
102820
Z552
Z552
16
Z156
75115
102823
102821
102823
102847
102847
