K2 Systems P-Rack System Montageanleitung Seite 6

!

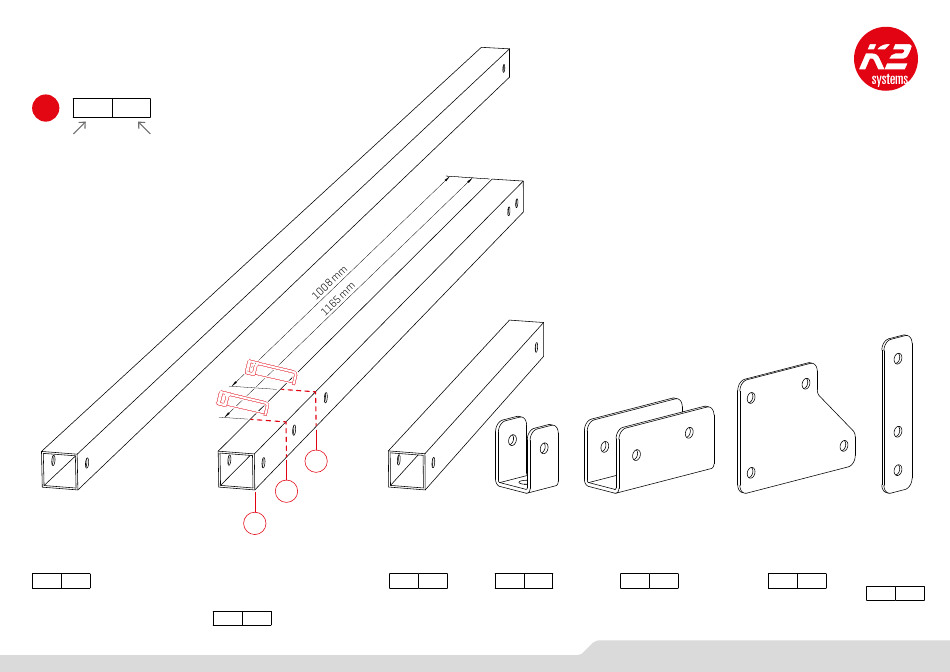

56× 80×
Set 2002714 Set 2002781
3× Stütze 5× Stütze
0,8 kN/m² 1,3 kN/m²
2002598
Cross-Tie Middle
3× 5×
15°
20°
25°
2002597
Cross-Tie Cross-Tie Front
· 25° kein Sägen
· 20° Sägen bei 1165 mm
· 15° Sägen bei 1008 mm
3× 5×
2002594 2002603
Foot Front
3× 5× 3× 5×
2002604 2002605
Foot End Knotenblech
3× 5× 6× 10×
2002599
Connector
Cross-Tie
6× 10×
6
