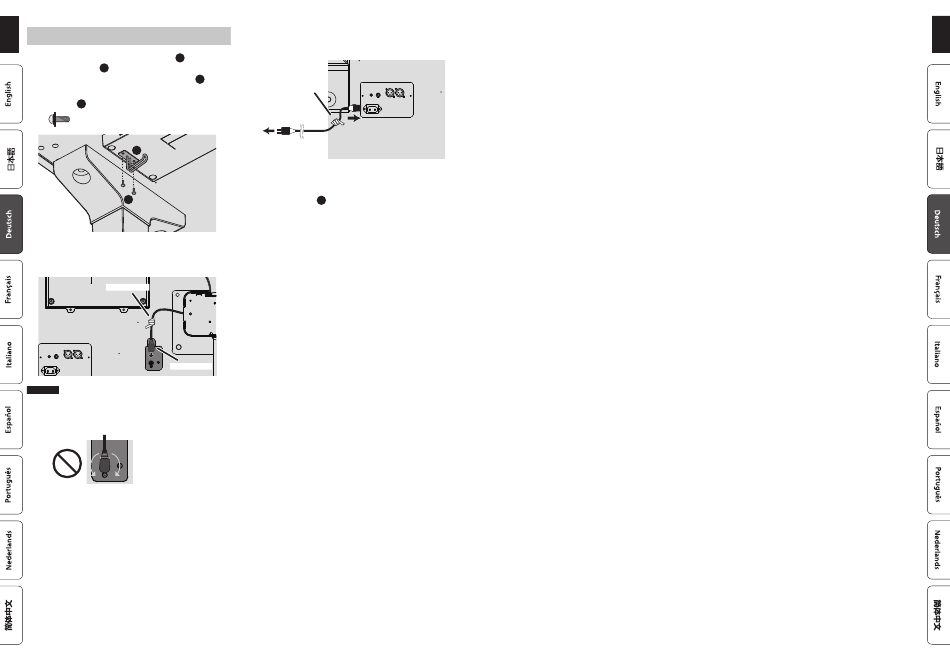

Anbringen der weiteren Teile
1.
Verwenden Sie die beiden Schrauben
5
Kopfhörerhaken
zu befestigen.
6
* Achten Sie darauf, nicht versehentlich die Schrauben
verwenden.
5
Schrauben
(4 x 16 mm)
6
5
2.
Schließen Sie das Pedalkabel an die Pedal-Buchse
an und befestigen Sie das Pedalkabel mit dem
Kabelbinder.
Kabelbinder
Pedalkabel
WICHTIG
Das Pedalkabel kann beschädigt werden, wenn der Stecker nicht
vollständig eingesteckt ist und Sie das Kabel drehen.
Stellen Sie sicher, dass der Stecker richtig ausgerichtet ist, bevor
Sie diesen einstecken (siehe Abbildung).
Beim Einstecken nicht drehen!
3.
Schließen Sie das beigefügte Netzkabel an die
AC In-Buchse an und sichern Sie dieses mit einem
Kabelbinder (eine Position).
, um den
4
zu
Kabelbinder
Netzkabel
zur Stromversorgung
4.
Verbinden Sie das Netzkabel mit einer Steckdose.
5.
Befestigen Sie das Pedalkabel mit den
Kabelklemmen
.
7
Damit ist die Installation abgeschlossen.
