Montagebdingungen:
Zugelassener Nullabstand zu fremden Abschottungen:
/
Versorgungsleitungen
/
nichtbrennbar, gedämmt mit Mineralwolle Ø ≤ 64 mm
/
nichtbrennbar, gedämmt mit Synthese-Kautschuk Ø ≤ 64 mm
/
brennbar gedämmt mit Synthese-Kautschuk Ø ≤ 63 mm
/
Absperrvorrichtung Typ AVR geba Bartholomaus Ø ≤ 200 mm
/
Elektroleitungen (Abstand > 20 mm) Abschottung Ø ≤ 65 mm
Art und Mindestdicke der Decke und Vorsatzschale:
Abschottung von Decken aus Stahlbeton, Beton, Porenbeton mit einer Dicke ≥ 150 mm
Die Abschottung (ggf. inkl. weiterer Rohrleitungen) muss mit einer Vorsatzschale aus mindestens 9,5 mm
dicken nichtbrennbaren zement- bzw. gipsgebundenen Bauplatten (z. B. Gipskartonbauplatten) verkleidet
sein. Alternativ darf diese auch in Massivbauweise mit einer Dicke ≥ 50 mm ausgeführt sein.

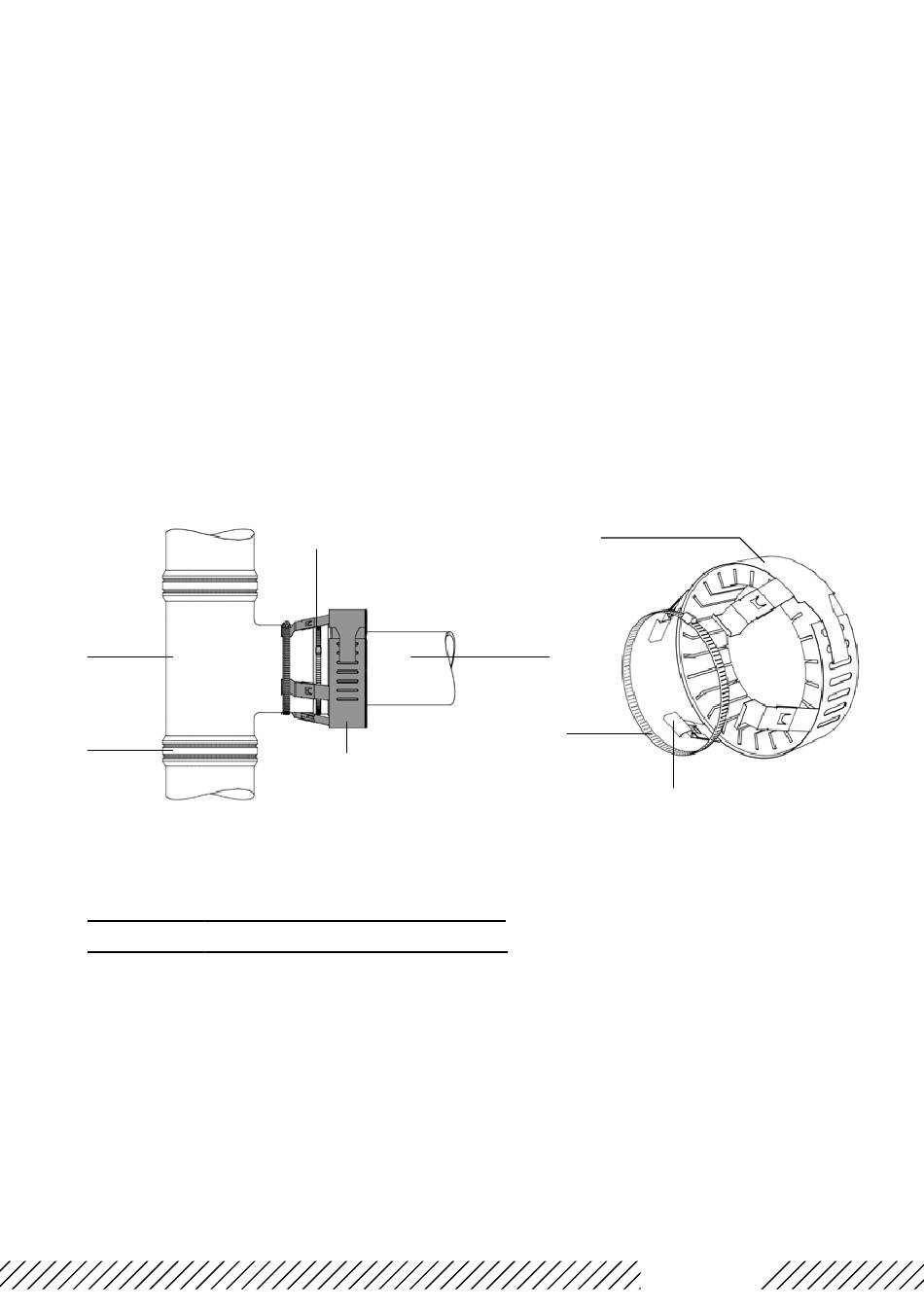

Abmessungen und Aufbau der Manschette:

Hauptleitung
(Gusseisen)
Spannver-
binder
DN (Rohr)
DA
100
110
Übergangsverbinder
(teilweise verdeckt)
Anschlussleitung
(Kunststoff)
Rohrmanschette
Größe der Manschette
125
Manschette nach
Z-19.17-1986
Spannschelle
4x Adapterlasche
conel.de
5
