FLAM SYSTEM MI
EINBAUANLEITUNG
Brandschutzsystem zur Herstellung von Rohrabschottungen nach allgemein bauaufsichtlicher Zulassung
Z-19.17-2217.
Die Rohrabschottung erfüllt folgende Feuerwiderstandsfähigkeit: R 90 nach DIN 4102 Teil 11.
Lieferumfang:
/
Montageset, bestehend aus:
/
Adapterlaschen (4 Stück)
/
Spannschelle
/
Brandschutzschild
/
Einbauanleitung
Für die Herstellung der Rohrabschottungen wird eine Brandschutzmanschette „CONEL FLAM Brand-
schutzmanschette" (Abmessung: 125 ; KBN: CFBSM113125N) benötigt. Diese ist nicht im Lieferumfang
enthalten.
Allgemeine Montagehinweise:
/
Diese Montageanleitung gilt in Ergänzung der Regelungen der allgemeinen bauaufsichtlichen
Zulassung Z-19.17-2217. Der Verarbeiter hat eine Kopie der Zulassung an der Verwendungsstelle
bereitzuhalten.
/
Das Hinweisschild ist zu beschriften und anschließend dauerhaft neben der Manschette anzubringen.
/
Die Übereinstimmungsbestätigung ist auszufüllen und dem Bauherren zu übergeben.
/
Bitte beachten sie auch die Hinweise der Seiten 4 und 5.

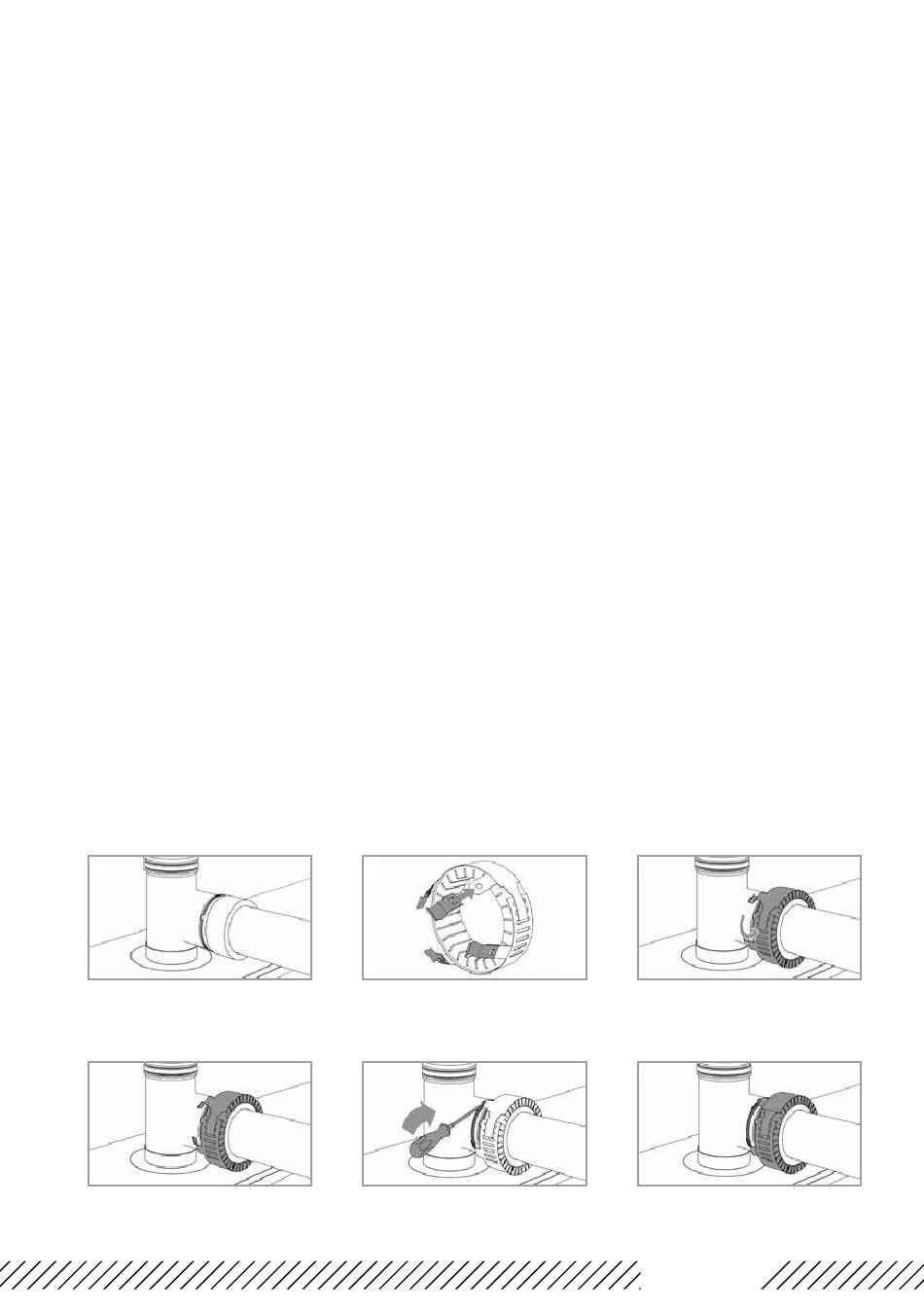

Einbauschritte
1
Gussrohrabzweig mit Übergang auf
Kunststoffrohr mit Konfix-Verbinder.
4
Adapterlaschen müssen hinter dem Ver-
binder sitzen und am Gussrohr anliegen.
2
Befestigungslaschen der Manschette
umbiegen und Adapterlaschen auf die
Befestigungslaschen aufstecken bis sie
einrasten.
5
Spannschelle um die Adapter legen und
damit Manschette am Gussrohr be-
festigen.
3
Manschette um den Verbinder legen
und eng um den Verbinder einhaken.
6
Fertig gesetzte Manschette.
conel.de
3
