Nr.
Name
1
Antimanipulationsschalter
2
Ports
3
Ethernet-Port
4
Kaskadier-Anschluss
Nr.
Beschreibung
1
Erde
2
+12-V-AUSGANG
3
RS-485_B
4
RS-485_A
5
ALARM_NO
6
ALARM_COM
EOC2 (2-adrig +(48 V) für 2-adriges
7
Kameramodul)
2.2
Indikatormodul
Tabelle 2-2 Beschreibung der Geräterückseite
Beschreibung
Wenn die VTO gewaltsam von der Wand entfernt wird, wird
ein Alarm ausgelöst und Alarminformationen werden an das
Management Center gesendet.
Zum Herstellen einer Verbindung zu Stromversorgung,
elektrischem Schloss, Solenoid-Schloss und Verlassen-Taste.
Zum Anschließen von Netzwerkkabeln.
Zum Verbinden mit anderen Modulen.

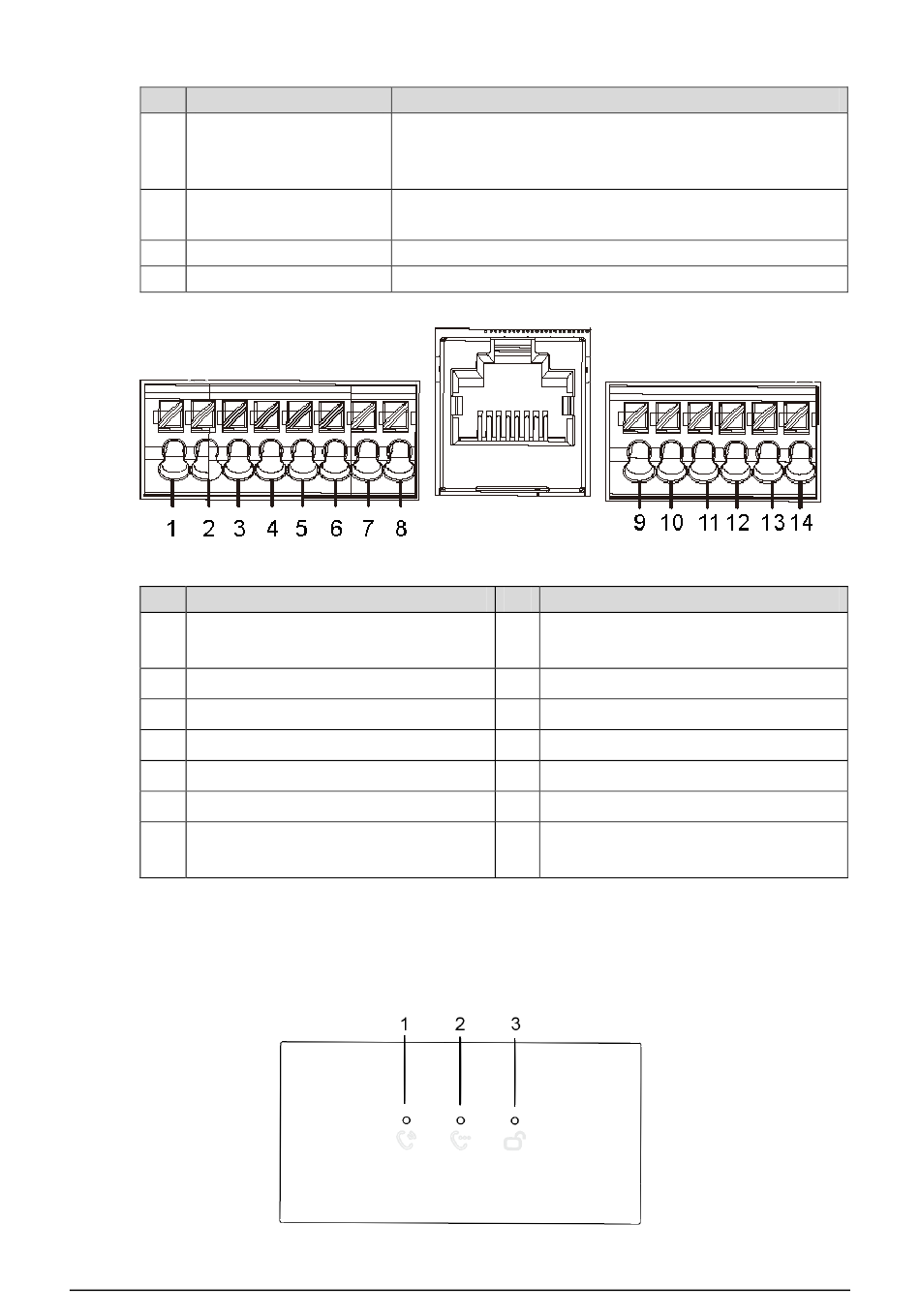

Abbildung 2-3
Anschlussbeschreibung
Tabelle 2-3 Port Beschreibung
Abbildung 2-4
Frontblende
3
Nr.
Beschreibung
EOC1 (2-adrig – (Erde) für 2-adriges
8
Kameramodul)
9
DOOR_BUTTON
10
DOOR_FEEDBACK
11
Erde
12
DOOR_NC
13
DOOR_COM
14
DOOR_NO
