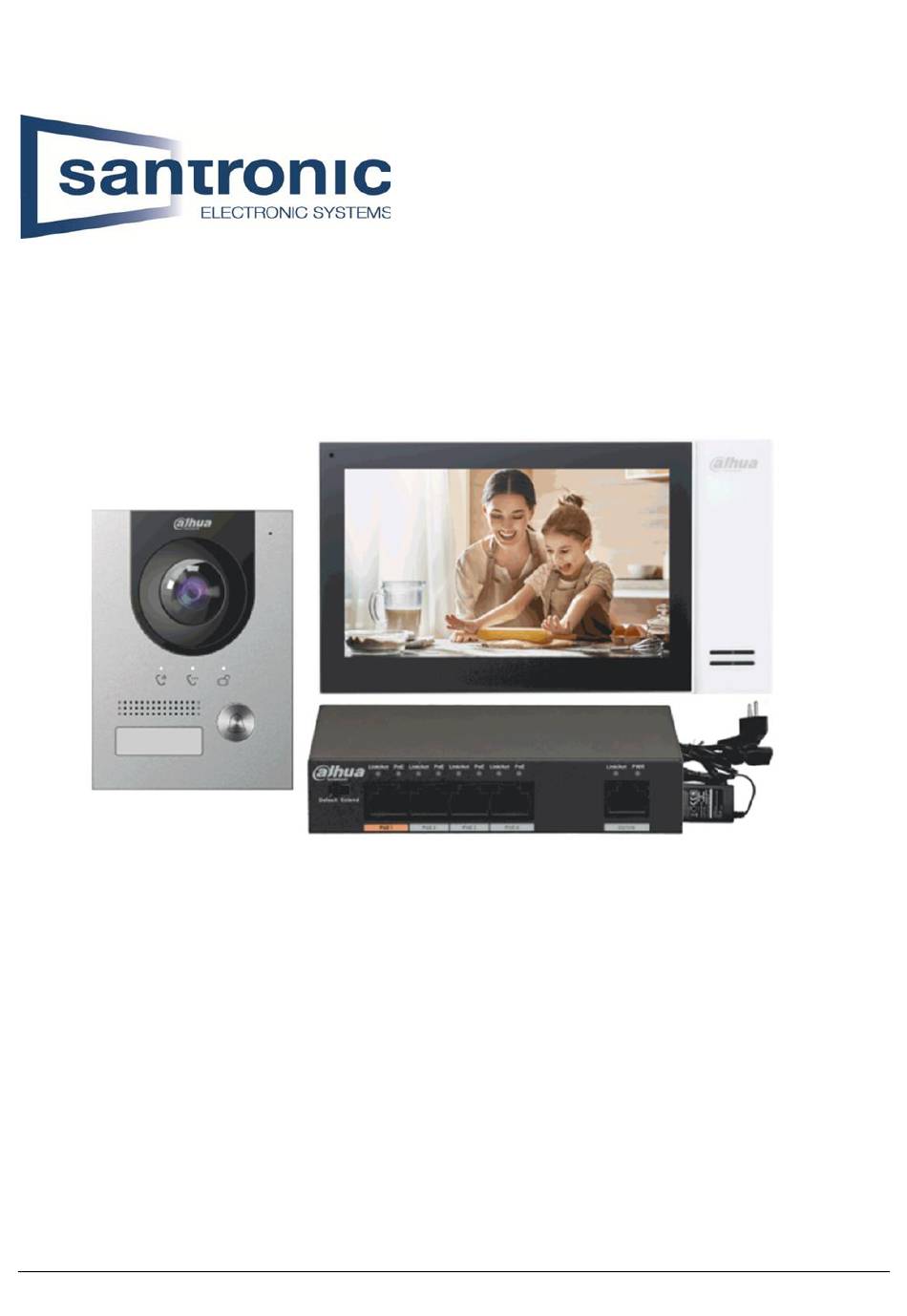

Installations-Anleitung
Video-Gegensprechanlage Einfamilienhaus Ethernet-Kabel (Cat-Kabel)
Betrifft folgende Artikel:
VTO2202F-P-S2
VTO4202F-P-S2
VTH2421FW-P
VTH2421FB-P
VTH5441G
23.09.2024
Firmware Version: V4.600.0000000.0
Firmware Version: V4.600.0000000.0
Firmware Version: V4.700.0000000.1.R
Firmware Version: V4.700.0000000.1.R
Firmware Version: V4.700.0000000.1.R
- 1 -
© Santronic AG, Marcel Roos
Inhaltsverzeichnis
Verwandte Anleitungen für Dahua VTO2202F-P-S2
Inhaltszusammenfassung für Dahua VTO2202F-P-S2
- Seite 1 Installations-Anleitung Video-Gegensprechanlage Einfamilienhaus Ethernet-Kabel (Cat-Kabel) Betrifft folgende Artikel: VTO2202F-P-S2 Firmware Version: V4.600.0000000.0 VTO4202F-P-S2 Firmware Version: V4.600.0000000.0 VTH2421FW-P Firmware Version: V4.700.0000000.1.R VTH2421FB-P Firmware Version: V4.700.0000000.1.R VTH5441G Firmware Version: V4.700.0000000.1.R © Santronic AG, Marcel Roos - 1 - 23.09.2024...
-
Seite 2: Inhaltsverzeichnis
Titel: Installations-Anleitung Video-Gegensprechanlage Einfamilienhaus Ethernet-Kabel (Cat-Kabel) Thema: Autor: Santronic AG, Marcel Roos Version: 23.09.2024 Inhaltsverzeichnis Realisierung ..........................3 1.1 Erste Schritte ..........................3 1.2 Anlage ohne Internetanbindung ....................3 Initalisierung der Geräte: ......................4 2.1 ConfigTool ..........................4 2.2 Initialisieren von VTO und VTH: ....................5 IP-Adressen..........................8 3.1 IP-Adressen Zuteilung:......................8 3.2 IP-Adressen ändern: .........................9... -
Seite 3: Realisierung
1.1 Erste Schritte Für die Realisierung der Video-Gegensprechanlage benötigen sie einen PoE-fähigen Switch. Vergewissern sie sich das der Switch auch genügend Leistung für alle angeschlossenen Geräte bereit hält. Zusätzlich benötigen sie das Programm «ConfigTool» welches sie auf der Dahua Website unter: https://support.dahuasecurity.com/en/tools herunterladen können. -
Seite 4: Initalisierung Der Geräte
Folgende mögliche Konfiguration eingeben: Da bei Dahua alle Geräte in der Regel mit 192.168.1.108 ausgeliefert werden ist es von Vorteil am Anfang ihren Computer auch in den selben Range zu setzten.) 2 Initalisierung der Geräte: 2.1 ConfigTool Starten sie das Programm «ConfigTool»... -
Seite 5: Initialisieren Von Vto Und Vth
Installations-Anleitung Video-Gegensprechanlage Einfamilienhaus Ethernet-Kabel (Cat-Kabel) 2.2 Initialisieren von VTO und VTH: Mit der neusten Version von ConfigTool und der Firmware V4.7 bei den VTH’s ist es möglich alle Geräte gleichzeitig zu Initialisieren. Bei älteren Versionen muss zuerst der VTO und dann der VTH initialisiert wer- den. - Seite 6 Anschliessend und auf den Button Initalize klicken. Passwort mit Zahlen und Buchstaben festlegen, mindestens 6 Stellen. Bei älteren Versionen der Firmware (bis V4.6 bei VTH) gehen nur Zahlen. Um das Passwort wieder herzustellen, empfehlen wir eine E-Mail-Adresse zu hinterlegen. © Santronic AG, Marcel Roos - 6 - 23.09.2024...
- Seite 7 Installations-Anleitung Video-Gegensprechanlage Einfamilienhaus Ethernet-Kabel (Cat-Kabel) Danach sollte bei den Positionen ein grüner Haken sein. Anschliessend den Button Language drücken, ……… ……. die Sprache auswählen und mit Finish abschliessen. (Durch drücken des Pfeils bei English werden alle verfühgbareb Sprachen angezeigt.) © Santronic AG, Marcel Roos - 7 - 23.
-
Seite 8: Ip-Adressen
3 IP-Adressen 3.1 IP-Adressen Zuteilung: In der Grundkonfiguration werden Dahua-Geräte in der Regel mit der IP-Adresse: 192.168.1.108 ausgelie- fert. Damit kein IP-Konflikt entstehen kann, müssen sie die IP-Adressen der Geräte dementsprechend an- passen. ( Alle hier gezeigten IP-Adressen dienen nur als Beispiel und können nach ihren Bedürfnissen angepasst werden. -
Seite 9: Ip-Adressen Ändern
Installations-Anleitung Video-Gegensprechanlage Einfamilienhaus Ethernet-Kabel (Cat-Kabel) 3.2 IP-Adressen ändern: Beim gewünschten Gerät auf «Edit» drücken, um die IP-Adresse zu ändern. Nun können sie die gewünschte IP-Adresse, den Gateway und die Subnetz-Maske eingeben. Diesen Vorgang ist für alle Geräte (VTO und VTH) einzeln zu wiederholen. WICHTIG: Jedes Gerät auch Ihr Computer (siehe Seite 3) braucht eine eigene IP-Adresse. -
Seite 10: Konfiguration
4 Konfiguration 4.1 Schritt 1 (Device Tree): Gehen sie auf den Button BuildingConfig Nun werden die angeschlossen Geräte angezeigt. Wechseln sie die Anzeige von DisplaySN (Seriennummer) auf DisplayIP. © Santronic AG, Marcel Roos - 10 - 23.09.2024... -
Seite 11: Schritt 2 (Global Parameter)
Installations-Anleitung Video-Gegensprechanlage Einfamilienhaus Ethernet-Kabel (Cat-Kabel) 4.2 Schritt 2 (Global Parameter): Drücken sie den Button Global Parameters um die Konfiguration vorzubereiten. Global Parameters: Bei der Position Server Typ wechseln sie auf VTO. Bei Server Adresse geben sie die IP-Adresse vom VTO ein. -
Seite 12: Schritt 3 (Geräte Verbinden)
4.3 Schritt 3 (Geräte verbinden): Drücken sie auf Add Node Wechseln sein auf die Position Unit VTO(Main) und drücken OK. Für den Betrieb mit 2 Bildschirmen siehe nächste Seite! © Santronic AG, Marcel Roos - 12 - 23.09.2024... - Seite 13 Installations-Anleitung Video-Gegensprechanlage Einfamilienhaus Ethernet-Kabel (Cat-Kabel) Bei zwei Innenstellen / Bldschirmen (VTH) muss noch bei Extension die Anzahl zusätztlicher VTH’s ange- geben werden. (Alle sind dann parallel). Als nächstes setzen sie einen Hacken bei Unit VTO(Main) und bei der IP-Adresse vom VTO. Anschlies- send drücken sie den Button Association.
- Seite 14 Nun gehen sie auf die Pfeile bei den Kästchen 1Floor und 1Room damit das Kästchen Host hervorkommt. Bei zwei Innenstellen (VTH) würde es so aussehen: © Santronic AG, Marcel Roos - 14 - 23.09.2024...
- Seite 15 Installations-Anleitung Video-Gegensprechanlage Einfamilienhaus Ethernet-Kabel (Cat-Kabel) (1) Als nächstes setzen sie die Häckchen bei Host und der IP-Adresse vom VTH. Schliessen sie das ganze wieder mit Association ab. (2) Bei mehreren VTH setzen sie den Hauptmonitor als Host und schliessen sie mit Association ab. Da- nach wiederholen sie dies mit der Ip-Adresse vom zweiten VTH und Extension.
- Seite 16 Zweiter VTH Am Schluss sollte es dann zum Beispiel mit zwei VTH Aussehen so aussehen: © Santronic AG, Marcel Roos - 16 - 23.09.2024...
-
Seite 17: Schritt 4 (Konfiguration Abschliessen)
Installations-Anleitung Video-Gegensprechanlage Einfamilienhaus Ethernet-Kabel (Cat-Kabel) Nun drücken sie Association List 4.4 Schritt 4 (Konfiguration abschliessen): In der Liste bei den Geräten ein Häckchen setzen und anschliessend auf den Button Config drücken. © Santronic AG, Marcel Roos - 17 - 23. September 2024... - Seite 18 Die Konfiguration läuft. Wenn alles Richtig konfiguriert wurde, sollte nun hinter den Positionen ein grüner Hacken sein. © Santronic AG, Marcel Roos - 18 - 23.09.2024...
-
Seite 19: System Settings (Global)
Installations-Anleitung Video-Gegensprechanlage Einfamilienhaus Ethernet-Kabel (Cat-Kabel) 5 System Settings (Global) 5.1 Einstellung von Datum und Uhrzeit. Gehen sie auf der linken Seite auf System Settings. Machen sie bei VTO und VTH ein Häckchen. Nun können sie mit SyncPC das Datum und die aktuelle Uhrzeit vom PC übernehmen. Unter DST Enable können sie den automatischen Wechsel von Sommer- und Winterzeit einschalten. - Seite 20 Auf der gleichen Seite etwas weiter unten befindet sich die Einstellung für NTP. Wenn sie auf eine ständige genaue Zeitangabe angewiesen sind und die Anlage am Internet angeschlossen ist. Können sie das automatische Synchronisieren mit einem NTP-Server einstellen. ntp.metas.ch = offizielle Zeit vom Bund bereitgestellt. ©...
-
Seite 21: Web-Service (Web-Interface)
Installations-Anleitung Video-Gegensprechanlage Einfamilienhaus Ethernet-Kabel (Cat-Kabel) 6 Web-Service (Web-Interface) Bevor sie das ganze in Betrieb nehmen können, müssen sie noch in den Web-Service. 6.1 Zugang zum Web-Service Durch Anklicken des Web Button oder durch die Eingabe von der IP-Adresse des VTOs (in unserem Fall 192.168.1.106) im WebBrowser (ohne HTTPS) kommen sie auf die Startseite des Web-Service. -
Seite 22: Lokale Einstellungen (Web-Interface)
Geben sie unter Benutzername: admin ein und unter Passwort ihr zuvor erstelltes Passwort. 6.2 Lokale Einstellungen (Web-Interface) Unter Lokale Einstellungen können sie diverse Änderungen ihrer Anlage über den Web-Service vonehmen. © Santronic AG, Marcel Roos - 22 - 23.09.2024... -
Seite 23: Rufnummer Vth Ändern
Installations-Anleitung Video-Gegensprechanlage Einfamilienhaus Ethernet-Kabel (Cat-Kabel) 6.3 Rufnummer VTH ändern Als erstes müssen sie noch die Rufnummer des VTH ändern. Am besten wie in unserem Fall auf 101. Das System gibt dann automatisch den jeweiligen VTHs die Nummern 101#0, 101#1, usw. Im Register Grundeinstellung können sie auch zum Beispiel die Anrufzeiten einstellen. -
Seite 24: Audiodatei Auf Deutsch Erstellen
6.4 Audiodatei auf Deutsch erstellen. Auf unser Santronic-Website (santronic.ch) unter: Service / Dahua / Gegensprechanlage (V4.6) finden sie eine detailierte Anleitung um eigene Sprach-Files zu erstellen. Dort stellen wir Ihnen auch vorgefertigte Audiodateien auf Deutsch zu Verfühgung. © Santronic AG, Marcel Roos - 24 - 23.09.2024... -
Seite 25: Einbindung Der Vth In Die Mobile App Dmss Auf Ihrem Handy Oder Tablet
Installations-Anleitung Video-Gegensprechanlage Einfamilienhaus Ethernet-Kabel (Cat-Kabel) 6.5 Einbindung der VTH in die Mobile App DMSS auf ihrem Handy oder Tablet. Auf dem Bildschirm des VTH die Position «QR-Code» drücken. Das Handy oder Tablet muss sich im gleichen Netz (Wlan) befinden. Danach können sie mit dem linken QR-Code die DMSS App Downloaden oder mit dem rechten QR-Code auf ihrer DMSS App den VTH einbinden. -
Seite 26: Factory Reset
7 Factory Reset: Unter Register Restore können sie die Geräte einzeln auf Werkeinstellung zurücksetzen. Gerät auswählen. Factory Default drücken. Falls das Gerät nicht zurücksetzt, unter Search Setting das Passwort neu eingeben. © Santronic AG, Marcel Roos - 26 - 23.09.2024... -
Seite 27: Anschlüsse / Türöffner / Doorbell
Installations-Anleitung Video-Gegensprechanlage Einfamilienhaus Ethernet-Kabel (Cat-Kabel) 8 Anschlüsse / Türöffner / Doorbell 8.1 Einstellungen via Webservice Unter Lokale Einstellungen Zugangskontrolle Lokale Sperre Können sie diverse Einstellungen vornehmen. © Santronic AG, Marcel Roos - 27 - 23. September 2024... -
Seite 28: Anschlussschema Vto
8.2 Anschlussschema VTO © Santronic AG, Marcel Roos - 28 - 23.09.2024... -
Seite 29: Erweiterungsmodul Für Einen Zweiten Türöffner
Installations-Anleitung Video-Gegensprechanlage Einfamilienhaus Ethernet-Kabel (Cat-Kabel) 8.3 Erweiterungsmodul für einen zweiten Türöffner Möchten Sie einen zweiten Türöffner an die Aussensprechstelle (VTO) anschliessen, brauchen Sie das Erweiterungsmodul DEE1010B. Sie benötigen hierfür auch noch ein seperates 12 V Netzteil. © Santronic AG, Marcel Roos - 29 - 23. -
Seite 30: Einstellungen Web-Service Für Zweiter Türöffner
8.4 Einstellungen Web-Service für zweiter Türöffner 9 FAQ (Häufig gestellte Fragen) 1. Frage: Die Gegensprechanlage startet nicht? Antwort: Prüfen sie ob alle Stromkabel angeschlossen sind und der Schalter beim Switch auf ON steht. 2. Frage: Wieso ist da ein rotes X auf dem Bildschirm zu sehen? Antwort: Es bedeutet, dass die Geräte nicht miteinander verbunden sind. - Seite 31 Installations-Anleitung Video-Gegensprechanlage Einfamilienhaus Ethernet-Kabel (Cat-Kabel) 6. Frage: Wie kann ich die Frauenstimme bei der Klingel ausschalten. Antwort: Unter Local Setting -> Video & Audio -> Voice Prompt Sound auf Disable stellen. 7. Frage: Das Webinterface funktioniert nicht richtig oder stellt nicht alles korrekt dar. Antwort: Leeren Sie den Cache und starten Sie den Browser neu.
