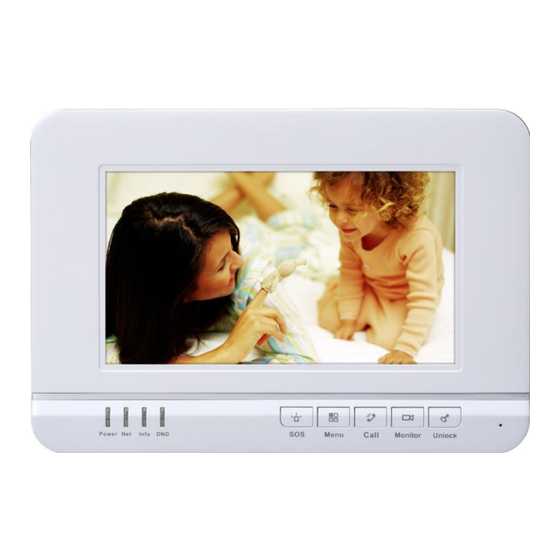

- Seite 1 VTH15-Serie Bedienungsanleitung V3.2.2...
-
Seite 2: Wichtige Sicherheits- Und Warnhinweise
Wichtige Sicherheits- und Warnhinweise Bitte lesen Sie die folgenden Sicherheits- und Warnhinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen, um Schäden und Verluste zu vermeiden. Hinweis: Setzen Sie das Gerät keinem Lampenruß, Dampf oder Staub aus. Andernfalls kann dies einen Brand oder elektrischen Schlag verursachen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines ......................4 Liste der Modelle .................... 4 Frontblende ....................4 Rückplatte ....................10 Funktionen des Produkts ..................12 Grundfunktionen ................... 12 2.1.1 Hauptmenü ..................12 2.1.2 Videogespräch ................13 2.1.3 Sicherheit ..................15 2.1.4 Infoformationen suchen ..............17 2.1.5 Systemeinstellungen ............... -
Seite 4: Allgemeines
1 Allgemeines 1.1 Liste der Modelle Dieses Handbuch ist für die folgenden Modelle gedacht. Überprüfen Sie sorgfältig Ihr Modell und die entsprechenden Funktionen. VTH15-Serie Modell Bildschirm SD-Karte VTH1510A Resistiver Touchscreen Nicht unterstützt VTH1520A Resistiver Touchscreen Unterstützt VTH1510AH Resistiver Touchscreen Nicht unterstützt... - Seite 5 Abbildung 1–1 VTH15-Serie A Modell Abbildung 1–2 VTH15-Serie AH Modell...
- Seite 6 Abbildung 1–3 VTH15-Serie AS Modell...
- Seite 7 Abbildung 1–4 VTH15-Serie AS-H Modell...
- Seite 8 Abbildung 1–5 VTH15-Serie B(W) Modell Abbildung 1–6 VTH15-Serie CH Modell Hinweis: Nur das Modell VTH15XXCH-C besitzt eine Frontkamera. Die anderen Modelle besitzen keine Frontkamera.
- Seite 9 Abbildung 1–7 VTH15-Serie CS Modell Die unterschiedlichen VTH-Modelle können eine etwas andere Anordnung der Tasten haben, aber die Beschriftung ist gleich und entspricht immer noch den gleichen Funktionen. Siehe 1–8 und 1–9. Abbildung Abbildung Abbildung 1–8...
-
Seite 10: Rückplatte
Abbildung 1–9 Nr. Name Hinweis NOTFALL Notruf an die Zentrale. Kehren Sie mit dieser Taste zum Hauptmenü zurück oder Scharfschaltung/Menü schalten Sie scharf. Drücken Sie diese Taste, wenn Sie gerufen werden, um den Ruf entgegenzunehmen. Sie können während eines Rufen Rufs auflegen, indem Sie die Taste zum Auflegen drücken. - Seite 11 Abbildung 1–10 VTH15-Serie AH Modell Name Hinweis 8-kanaliger Alarmanschluss. Es kann ein externes Alarmanschluss Alarmerweiterungsmodul angeschlossen werden, siehe Typenschild für Einzelheiten. Anschluss für Nur zum Gebrauch durch Installationspersonal. Fehlersuche Netzwerkanschluss Anschluss für Netzwerkkabel. Handapparatanschluss Nur für Modelle mit Handapparat. Stromanschluss Anschluss des 2-poligen 12 V-Steckers.
-
Seite 12: Funktionen Des Produkts
Name Beschreibung Alarmanschluss 8-kanaliger Alarmanschluss, siehe Typenschild. Anschluss für Erweiterungsanschluss, für den Fehlersuche RS485-Kommunikationsanschluss. Netzwerkanschluss Anschluss für Netzwerkkabel. Hinweis: Alarmausgang Reservierter Port. Stromanschluss Anschluss der 2-poliger 12 V-Stromversorgung. 2 Funktionen des Produkts 2.1 Grundfunktionen 2.1.1 Hauptmenü Das Hauptfenster des Produkts hat vier Menüs: Videogespräch, Sicherheit, Nachricht und Einstellungen. -
Seite 13: Videogespräch
Symbol Name Hinweis Netzverbindungssymbol Es bedeutet, dass die Netzwerkverbindung normal ist. Keine Verbindung mit VTO Es bedeutet, dass das Gerät mit keinem VTO eine Verbindung herstellen kann. DND-Symbol Es bedeutet, dass das Gerät die DND-Funktion (Nicht stören) aktiviert hat. SD-Kartensymbol Es bedeutet, dass das Gerät über eine eingelegte SD-Karte verfügt. -
Seite 14: Überwachung
Schritt 2. Klicken Sie auf Kontaktbuchsymbol. Der Benutzer kann Kontakte anrufen, hinzufügen, bearbeiten und löschen. Hinweis: Wenn die beiden internen Türstationen VTH-CM Modelle sind (mit Frontkamera), dann können Sie ein bidirektionales, visuelles Gespräch führen. Siehe 2–3. Abbildung Abbildung 2–3 2.1.2.2 Überwachung Klicken Sie auf . -
Seite 15: Sicherheit
Abbildung 2–4 2.1.2.4 Verwaltungszentrale Klicken Sie auf oder drücken Sie die Notfalltaste zum Rufen der MGT-Zentrale. 2.1.3 Sicherheit Klicken Sie auf der Startseite auf Sicherheit (Security), um das Sicherheitsfenster aufzurufen. 2.1.3.1 Scharfgeschaltete Zone Schritt 1. Klicken Sie auf . Das Fenster zeigt den Status des aktuellen 8-kanaligen Bereichs an, einschließlich Bereichstyp, aktueller Status und Verzögerungszeit (Area Type, Current Status und Delay Time). - Seite 16 Abbildung 2–5 Schritt 2. Klicken Sie auf Einstellen (Set) und geben Sie das Passwort ein, um das Bereichseinstellfenster aufzurufen. Siehe Abbildung 2–6. Hinweis: Das Eingabepasswort ist das Benutzerpasswort. Das Standardpasswort lautet 123456, siehe Kap. 2.1.5. Abbildung 2–6 Sie können Umgehen (Bypass) und Löschen (Remove) für die Kanäle 4 bis 8 festlegen, um den Bereich kurz- oder langfristig zu Deaktivieren.
-
Seite 17: Moduseinrichtung
2.1.3.2 Alarmverlauf Klicken Sie auf . Es werden Alarmzeit, Zimmernr. und Ereignis aufgezeichnet. In der Zwischenzeit werden die Alarmdaten gleichzeitig zur Verwaltungsplattform hochgeladen. Wenn für einen Kanal ein Alarm ausgelöst wurde, wird ein 15-sekündiger, lokaler Alarm plus ein Popup-Alarmfenster ausgegeben 2.1.3.3 Moduseinrichtung Klicken Sie auf . -
Seite 18: Informationen Veröffentlichen
2.1.4.1 Informationen veröffentlichen Klicken Sie auf . Sie können die veröffentlichten Informationen anzeigen und löschen. Der VTH erhält Informationen von der Zentrale und die Anzeige leuchtet auf. Abbildung 2–8 2.1.4.2 Gastnachricht Klicken Sie auf . Der Benutzer kann eine Gastnachricht mit Ort und Zeit auf der VTH anzeigen. - Seite 19 Abbildung 2–9 Schritt 3. Klicken Sie auf Anzeigen (View), um den Datensatz wiederzugeben. Siehe Abbildung 2–10. Abbildung 2–10 Schritt 4. Klicken Sie auf Datei, um Bilder anzuzeigen oder zu löschen. Hinweis: Aktivieren Fenster VTH-Projekteinstellungen Funktion . Wenn der VTO den VTH ruft, nimmt der VTH automatisch drei Fotos auf und speichert diese auf der lokalen SD-Karte.
-
Seite 20: Systemeinstellungen
2.1.5 Systemeinstellungen Der Benutzer kann im Fenster Systemeinstellungen die Bildschirmhelligkeit, den ankommenden Rufton, den Alarmton, die Gesprächszeit, die DND-Zeit (screen brightness, incoming ring, alarm ring, talk time, DND time) usw. einstellen. Im Folgenden werden die am häufigsten verwendeten Funktionen beschrieben. Benutzer (User) 2.1.5.1 Anwender-Einstellungen Klicken Sie auf... - Seite 21 Abbildung 2–12 Das Benutzerpasswort lautet anfangs 123456. Das Entriegelungspasswort ist anfangs leer. Das Scharfschaltpasswort lautet anfangs 123456. Das Unscharfschaltpasswort lautet anfangs 123456. Das Anti-Entführungspasswort lautet anfangs 654321. Hinweis: Einige Serien verwenden für die Scharf-/Unscharfschaltung das gleiche Passwort. Schritt 2.
- Seite 22 Abbildung 2–13 Schritt 2. Klicken Sie auf , um die Zeit zu erhöhen oder klicken Sie auf , um die Zeit zu verringern. Einheit ist Sekunden. Schritt 3. Klicken Sie OK. DND (Nicht stören) Klicken Sie auf DND (Nicht stören) zum Einstellen der störungsfreien Zeit. Einheit ist Stunden. Lokale IPC Schritt 1.
- Seite 23 Abbildung 2–14 Schritt 2. Klicken Sie auf Speichern (Save). Schritt 3. Klicken Sie auf der Startseite auf Sprechen (Talk), um das hinzugefügte IPC-Video anzuzeigen. Löschen Klicken Sie auf Löschen (Clean), um den Bildschirm zu sperren. Jetzt können Sie den Bildschirm löschen. Standardwerte Klicken Sie auf Standard (Default), um die Werkseinstellungen des Systems wiederzuherstellen.
-
Seite 24: Projekteinstellungen
Autom. Schnappschuss Schieben Sie . EIN (ON) bedeutet, dass der Schnappschuss eingeschaltet ist. AUS (OFF) bedeutet, dass der Schnappschuss ausgeschaltet ist. 2.1.5.2 Projekteinstellungen Klicken Sie auf . Diese Funktion ist nur für Installateure gedacht. Das Eingabepasswort lautet 002236. 2.1.5.3 Erklärung Klicken Sie auf . -
Seite 25: Scharf-/Unscharfschaltung
2.3 Scharf-/Unscharfschaltung Unscharfschaltungstatus Drücken Sie das Scharfschaltungssymbol auf der Startseite und wählen Sie einen Modus (Aus, Ein, Schlafen und benutzerdefiniert). Geben Sie in der Popup-Dialogbox das Scharfschaltungspasswort ein (Das Standardpasswort lautet 123456). Siehe Abbildung 2–16. Abbildung 2–16 Wenn Sie die Verzögerung wählen, dann schaltet sich das System nach der Verzögerungszeit scharf. -
Seite 26: Anhang 1 Technische Daten
