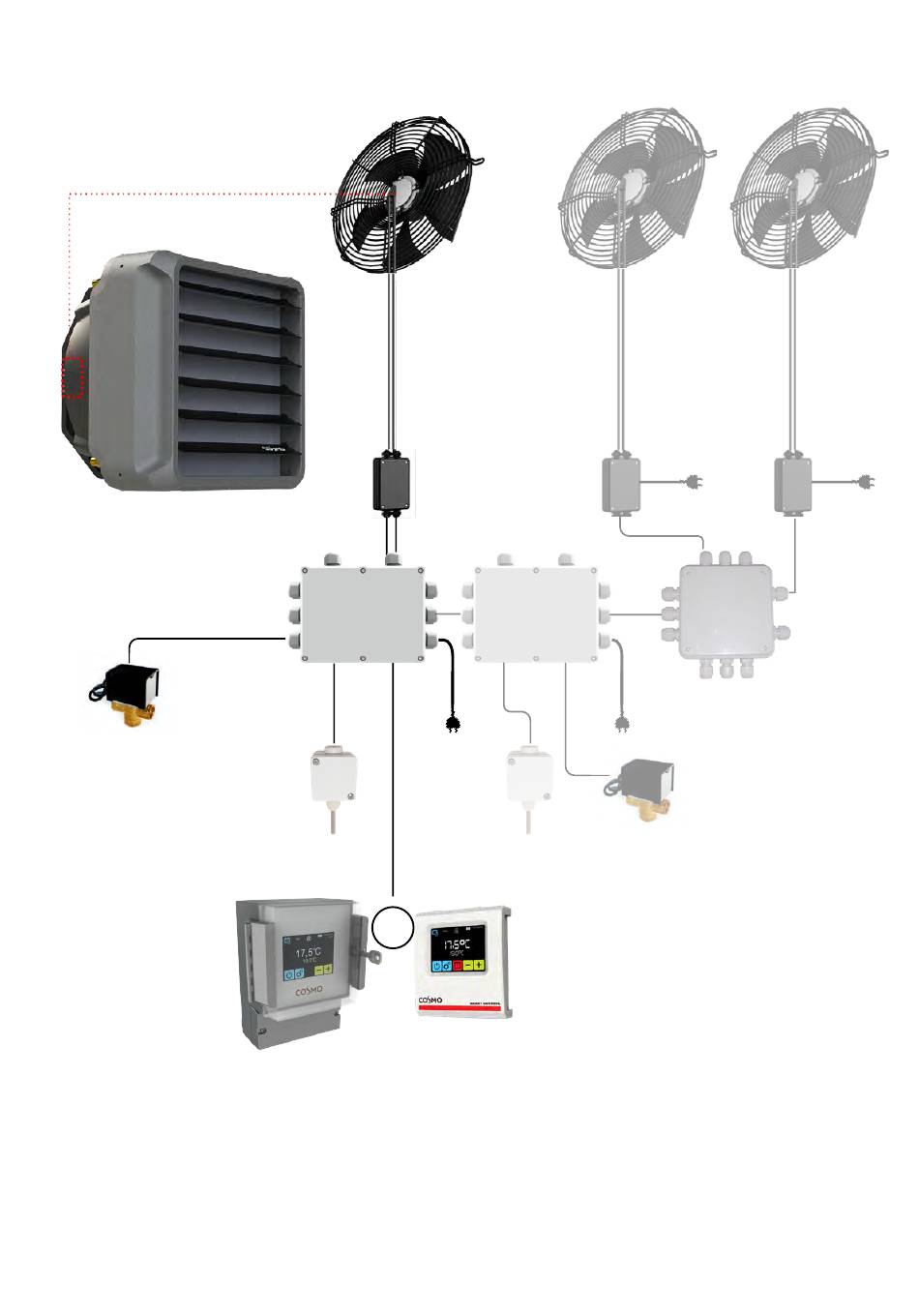

5 . E L E K T R I S C H E R A N S C H L U S S D E R S M A R T C O N T R O L S T E U E R U N G
Spannungsversorgung und Steuerung mit der Smart Control Steuerung
Smart Control
Verbindungsmodul
❽
Ventil
Temperaturfühler
SMART CONTROL 2.0
STEUERUNG
❶ EC-Motor – (KBN auf Seite 21 - Ersatzteilliste)
❷ PM – Verbindungsbox (gehört zum Ventilator)
❸ SCVM – Smart Control Verbindungsmodul (KBN: CVSCVM)
❹ Smart Control 2.0 – Steuerung mit erhöhter Schutzklasse IP65, Gehäuse mit Schlüssel und externem Temperaturfühler (KBN: CVSC6520)
❺ Smart Control 2.0 – Steuerung mit integriertem Temperaturfühler, Schutzklasse IP20 (KBN: CVSC2020)
❻ TF – Externer Temperaturfühler (KBN: CVTF65)
❼ SV – Signalverteiler (KBN: CVSV)
❽ Ventil
EC-Motor
❶
PM
Verbindungsbox
❸
SCVM
❻
TF
externer
❹
oder
❷
PM
Verbindungsbox
TF
externer
Temperaturfühler
❺
PM
Verbindungsbox
❼
SV
Signalverteiler
(SV - für max. 10 Lufterhitzer)
Ventil
