5.10. Anschluss LCD MR (CMR) mit mehreren Lufterhitzern
Bauseitige absicherung mit
Sicherung der Klasse B4

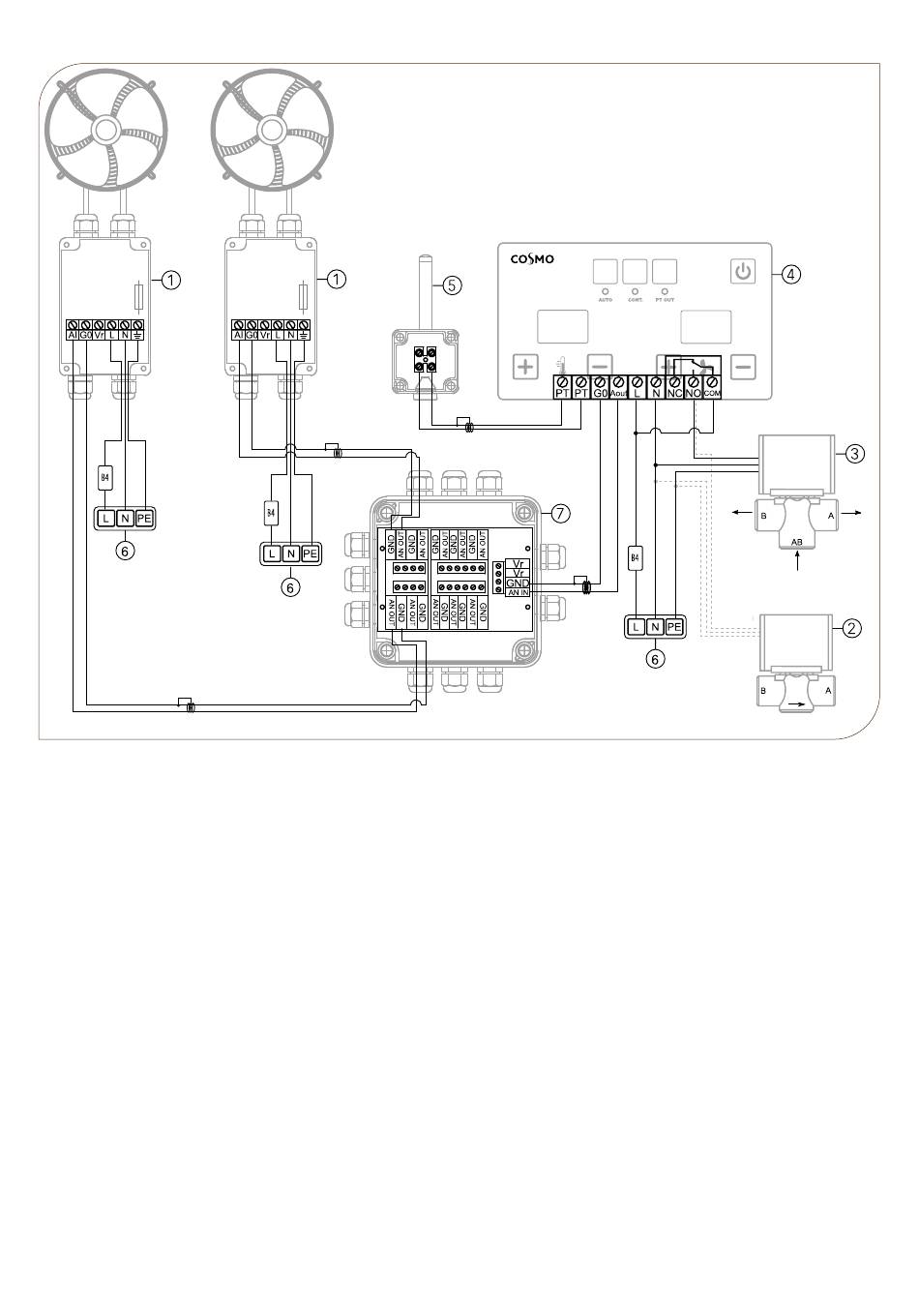

❶ PM-Verbindungsbox (Netzspannung Leitung 3-adrig mit mindestens 1,5mm
Querschnitt herstellen, Steuerung Leitung 2-adrig
2
mit mindestens 0,5mm
Querschnitt herstellen, abgeschirmt); Motorschutz Sicherung 3,15 A
2
❷ Absperrventile mit Stellmotor CVPICRV2S/CVRV2S (Netzspannung Leitung 3-adrig mit mindestens 0,75mm
Querschnitt herstellen)
2
❸ 3-Wege-Ventile mit Stellmotor CVPICRV3S/CVRV3S (Netzspannung Leitung 3-adrig mit mindestens 0,75mm
Querschnitt herstellen)
2
❹ Steuerung LCD MR (Netzspannung Leitung 2-adrig mit mindestens 1,5mm
Querschnitt herstellen)
2
❺ Temperaturfühler TF (Steuerung Leitung 2-adrig mit mindestens 0,5mm
Querschnitt herstellen, abgeschirmt)
2
❻ Versorgung 230V/50Hz
❼ Signalverteiler SV (Steuerung Leitung 2-adrig mit mindestens 0,5mm
Querschnitt herstellen, abgeschirmt)
2
NC, NO, COM - ON/OFF Kontakt der Ventilsteuerung; es können auch andere Geräte bis 3A an dieser Stelle angeschlossen werden.
CVPICRV3S/CVRV3S:
A – Wärmemediumzufuhr zum Rücklauf
AB – Wärmemediumzufuhr zum Regelventil
B – Wärmemediumzufuhr zum Lufterhitzer
