Verwandte Anleitungen für STAMOS S-MMA-100 MINI
Inhaltszusammenfassung für STAMOS S-MMA-100 MINI
- Seite 1 USER MANUAL BEDUENUNGSANLEITUNG | INSTRUKCJA | NÁVOD K POUŽITÍ | MANUEL D´UTILISATION | ISTRUZIONI PER L‘USO MANUAL DE INSTRUCCIONES | KEZELÉSI ÚTMUTATÓ | BRUGSVEJLEDNING MMA WELDING MACHINE...
- Seite 2 POSTE A SOUDER MMA Nome del prodotto: SALDATRICE MMA Nombre del producto: EQUIPO DE SOLDAR MMA Termék neve MMA HEGESZTŐGÉP Produktnavn ELEKTRODESVEJSER Modell: Product model: S-MMA-100 MINI Model produktu: S-MMA-140 MINI Model výrobku S-MMA-160 MINI Modèle: S-MMA-180 MINI Modello: S-MMA-200 MINI Modelo: Modell...
- Seite 3 Diese Bedienungsanleitung wurde für Sie maschinell übersetzt. Wir arbeiten kontinuierlich daran, eine akkurate Übersetzung zu liefern. Allerdings ist keine maschinelle Übersetzung perfekt. Die offizielle Bedienungsanleitung ist die englische Version. Etwaige Abweichungen oder Unterschiede in der Übersetzung sind weder bindend noch haben sie eine rechtliche Wirkung für die Einhaltung oder Durchsetzung von Vorschriften.
-
Seite 4: Technische Daten
Schweißstrom im Arbeitszyklus 60% [A] Schweißstrom im Arbeitszyklus 30% [A] Insulation class Schutzgrad des Gehäuses IP21S IP21S IP21S IP21S IP21S S-MMA-100 MINI Arbeitszyklus 100% Gemessene Eingangsleistung 2 864 1 890 1 460 Gemessene Ausgangsleistung 2 418 1 611 1 248... -
Seite 5: Allgemeine Beschreibung
S-MMA-160 MINI Arbeitszyklus 100% 4 943 3 252 2 379 Gemessene Eingangsleistung 4 231 2 842 2 077 Gemessene Ausgangsleistung Berechneter Wirkungsgrad % Berechnete Mindestleistung Leistungsmessung in Ruhe Temperatur in der Umgebung 20°C Eingangsspannung 230V Frequenz 50Hz Testzeit 10 min Gemessene Eingangsdaten zu Beginn 34.29W Gemessene Eingangsdaten am Ende... -
Seite 6: Anwendungssicherheit
VOR BEGINN DER ARBEITEN IST DIESE BETRIEBSANLEITUNG SORGFÄLTIG ZU LESEN UND ZU VERSTEHEN. Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, müssen Sie es entsprechend den Richtlinien in dieser Bedienungsanleitung bedienen und warten. Die technischen Daten und Spezifikationen in dieser Anleitung sind auf dem neuesten Stand. Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, um die Qualität zu verbessern. - Seite 7 Beim Schweißen entstehende Funken können Brände, Explosionen und Verbrennungen auf ungeschützter Haut verursachen. Während der Ausführung von Schweißarbeiten müssen Schweißerhandschuhe und Schutzkleidung getragen werden. Alle leicht brennbaren Materialien und Stoffe müssen aus dem Arbeitsbereich entfernt oder abgesichert werden. Es dürfen keine geschlossenen Behälter oder Tanks geschweißt werden, die leicht brennbare Flüssigkeiten enthalten haben.
- Seite 8 - Beseitigen Sie vor dem Schweißen alle brennbaren oder explosiven Gegenstände wie Propan-Butan- Feuerzeuge und Streichhölzer. - Tragen Sie einen Gesichtsschutz (Helm oder Schutzschild) und bedecken Sie die Augen mit einer Tönung, die der Sehkraft des Schweißers und dem Schweißstrom entspricht. Die Sicherheitsnormen empfehlen eine Abschirmung Nr.
-
Seite 9: Gase Und Dämpfe

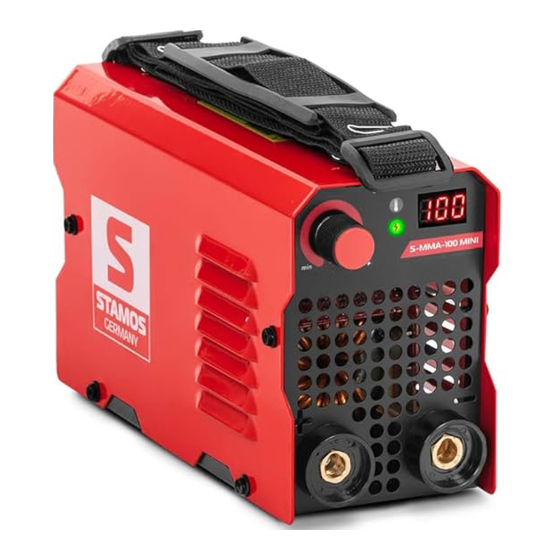

4.6. Gase und Dämpfe Achtung! Das Gas kann gesundheitsgefährdend sein oder zum Tod führen! - Halten Sie immer einen gewissen Abstand zur Gassteckdose. - Achten Sie beim Schweißen auf den Luftaustausch und vermeiden Sie das Einatmen von Gasen. - Entfernen Sie chemische Substanzen (Fette, Lösungsmittel) von der Oberfläche der Werkstücke, da sie unter hoher Temperatur verbrennen und giftige Dämpfe freisetzen. - Seite 10 Vorderansicht Drehregler für Schweißstrom Kontrollleuchte Stromversorgung Thermische Überlastungsanzeige - Wenn das Gerät überhitzt, leuchtet diese Anzeige auf und das Gerät schaltet sich aus. Versuchen Sie nicht, das Schweißen wieder aufzunehmen, indem Sie die Maschine bei laufenden Lüftern stehen lassen. Die Anzeige schaltet sich automatisch aus, wenn das Gerät abgekühlt ist.
-
Seite 11: Anschließen Der Drähte
Hauptschalter ON / OFF Netzkabel 7. Anschließen der Drähte ACHTUNG! Die elektrische Anlage, an die die Maschine angeschlossen werden soll, muss mit einer Überstromsicherung ausgestattet sein. Wenn ein Verlängerungskabel verwendet wird, sollte es mindestens den gleichen Querschnitt wie das Netzkabel haben. ACHTUNG! Der Anschluss der Kabel an das Gerät muss bei ausgeschaltetem Gerät und ohne Stromversorgung erfolgen. -
Seite 12: Beseitigung Der Verpackung
8. Beseitigung der Verpackung Bewahren Sie die Verpackungselemente (Karton, Kunststoffbänder und Styropor) bitte auf, damit das Gerät bei einer eventuellen Rücksendung an den Service so gut wie möglich während des Versands geschützt werden kann! 9. Transport und Lagerung Das Gerät muss während des Transports vor Stößen und dem Umkippen gesichert werden, außerdem darf es nicht mit der Unterseite nach oben (auf dem Kopf stehend) aufgestellt werden. - Seite 92 Umwelt – und Entsorgungshinweise Hersteller an Verbraucher Sehr geehrte Damen und Herren, gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin.
