2. INSTALLATION
ACHTUNG! Für eine korrekte Funktionsweise der Gestensteuerungen (Gesture) das Gerät nicht an
Orten installieren, an denen es direkter Sonneneinstrahlung ausgesetzt sein kann, da der IR-Sensor
lichtempfindlich ist.

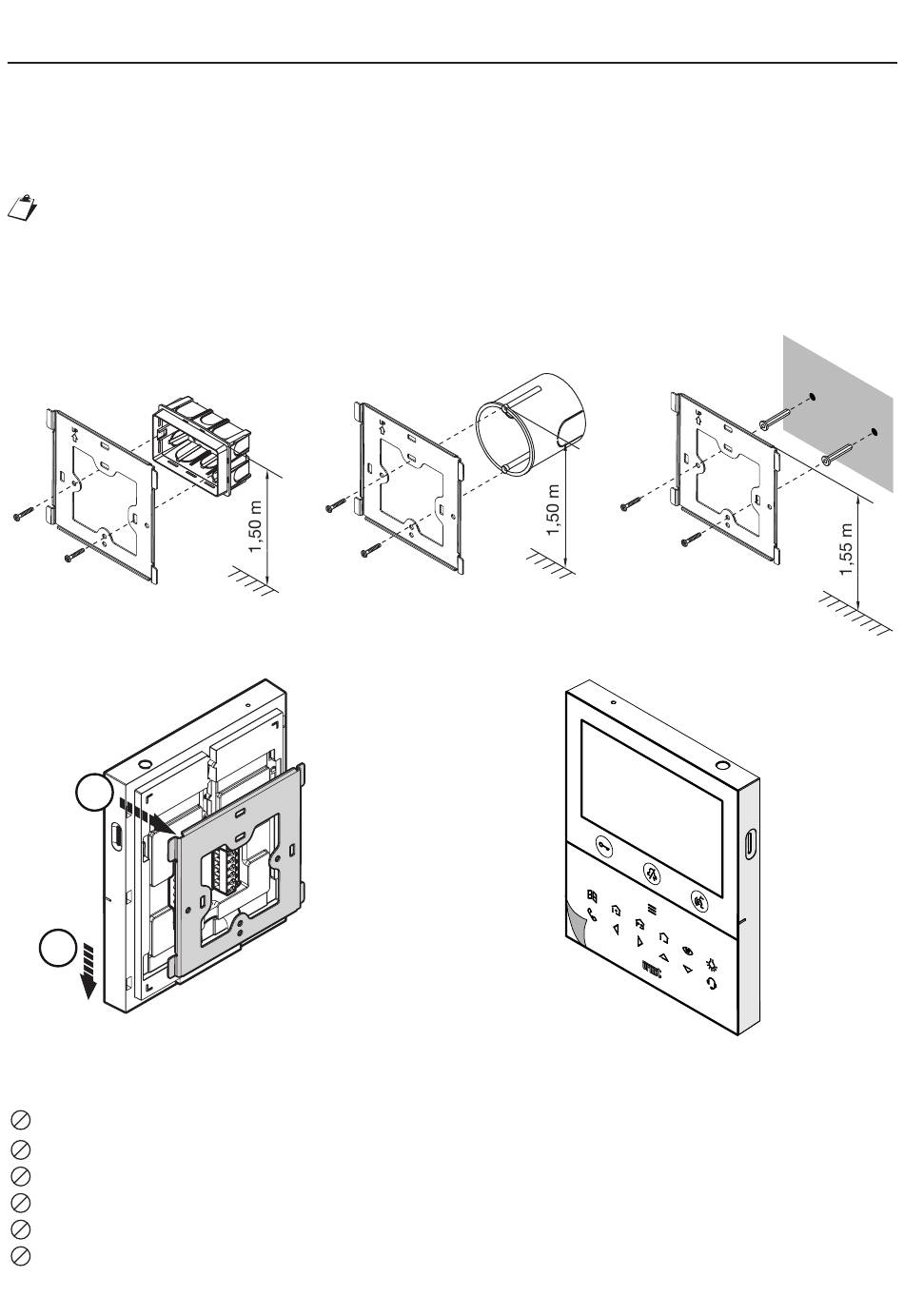

• Die Unterputzdose Mod. 503 oder die Unterputzdose Ø 60 auf der in der nachstehenden Zeichnung
angegebenen Höhe vermauern.
Die Unterputzdose Mod. 503 kann sowohl horizontal als auch vertikal installiert werden.
• Anbauplatte wie abgebildet an der Unterputzdose oder an der Wand befestigen.
• Stellen Sie die Verbindungen zum Klemmenblock her.
• Die Halterung wie abgebildet an der Unterputzdose verschrauben.
• Die Anschlüsse an der Klemmleiste herstellen.
• Schalten Sie das System ein.
Einbaudose Mod. 503
n° 2 M3,5 x 19 mm
(mitgeliefert)
(
1
2

2.1. BESCHREIBUNG DER KLEMMEN

}
S-
Rufwiederholung
S+
]
Panikalarm
PANIC
]
Etagenruf
FC
DS1761-032
Einbaudose Ø 60 mm
n° 2 M3,5 x 19 mm
Senkkopfschrauben
n° 2 Wanddübel und
Schrauben
(mitgeliefert)
