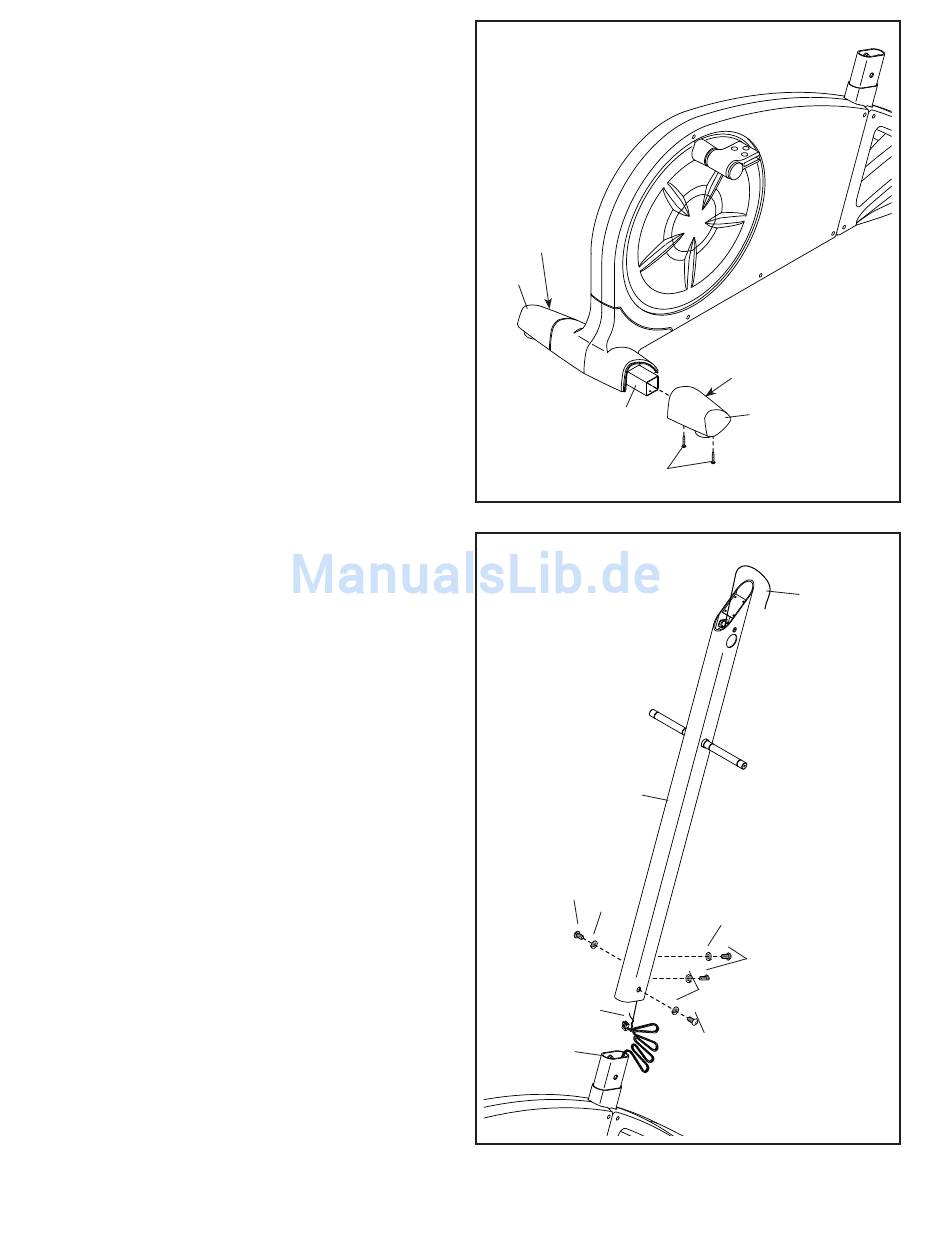

2. Finden Sie die linke und die rechte
Rahmenabdeckung (48, 49). Diese sind mit
den Aufklebern „Left" und „Right" markiert (L
oder Left bedeutet links; R oder Right bedeutet
rechts.)
Legen Sie die linken und rechten
Rahmenabdeckungen (48, 49) mit den abgerun-
deten Seiten in die angedeuteten Bereiche aus.
Während eine weitere Person den hinteren Teil
des Rahmens (1) hochhebt, befestigen Sie jede
Rahmenabdeckung (48, 49) an den Rahmen mit
zwei M4 x 16mm Halbrundschrauben (84).
3. Lassen Sie eine weitere Person den Pfosten (2)
nahe des Rahmens (1) halten.
Finden Sie die Kabelbefestigung im
Pfosten (2). Binden Sie das untere Ende
der Kabelbefestigung an den Kabelbaum
(86). Ziehen Sie dann am oberen Ende der
Kabelbefestigung bis der Kabelbaum durch den
Pfosten geleitet wurde. Nun können Sie die
Kabelbefestigung abnehmen und wegwerfen.
Hinweis: Um ein Hineinrutschen des
Kabelbaums (86) in den Pfosten (2) zu ver-
hindern, befestigen Sie den Kabelbaum mit
einem Gummiband.
Hinweis: Vermeiden Sie ein Abklemmen des
Kabelbaums (86). Befestigen Sie den Pfosten
(2) an den Rahmen (1) mit vier M10 x 20mm
Schrauben (79) und vier M10 Federringe (78).
Ziehen Sie die Schrauben noch nicht ganz
an.
2
Abger-
undete
Seite
48
1
84
3
Vermeiden Sie ein
Abklemmen des
Kabelbaums (86)
2
79
78
86
1
7
Abgerundete
Seite
49
Kabel-
befestigung
78
79
78
79
