TEILELISTE—Modell-Nr. PFEVEX29832
Nr.
Zahl
Beschreibung
1
1
Rahmen
2
1
Vorderer Stabilisator
3
2
Kleiner Ring
4
4
Stabilisator-Endkappe
5
1
Sattelpfosten
6
1
Wasserflaschenhalter
7
2
Haltestange-Endkappe
8
2
Schaumstoffgriff
9
1
Verstellgriff
10
5
M8 Nylon Verschlussmutter
11
2
Buchsenklammer
12
1
Sattel
13
1
Pfosten
14
3
M8 x 25mm knopfförmige Schraube
15
1
Haltestange
16
1
Computer
17
1
Linke Seitenschutzplatte
18
1
Rechte Seitenschutzplatte
19
1
Seitenschutzdeckung
20
1
Sattelpfosten-Buchse
21
1
Kurbel-Montage
22
1
Membranenschalter-Klemme
23
2
M4 x 5mm Schraube
24
1
Linker Pedal
25
1
Linker Pedalriemen
26
1
Rechter Pedal
27
1
Rechter Pedalriemen
28
1
Verstellknopf
29
4
M6 x 18mm Bolzen
30
1
Klemmring
31
4
M6 x 13mm knopfförmige Schraube
32
1
Schwungrad-Unterlegscheibe
33
1
7,5mm Abstandsstück
34
1
Kleine Rolle
35
4
M6 Nylon Verschlussmutter
36
1
Obere Drahthalter
Anmerkung: # weißt auf ein nicht-abgebildetes Teil hin. Veränderungen zu den Angaben sind dem Hersteller,
ohne Benachrichtigung, vorbehalten.
R0204A
Nr.
Zahl
Beschreibung
37
1
Schwungrad
38
1
Magnet
39
2
Kleine Rollenunterlegscheibe
40
1
Membranenschalter/-draht
41
1
C-förmige Magnet
42
1
Linker Kurbelarm
43
1
Niederer Drahthalter
44
2
Kurbellager
45
1
Widerstandskabel
46
1
Widerstandsmotor
47
1
Rückfeder
48
4
M5 Unterlegscheibe
49
1
Handstangeklammer
50
2
Rolle
51
2
M10 x 45mm knopfförmiger Bolzen
52
7
M4 x 25mm Schraube
53
2
M4 x 22mm Schraube
54
1
Rolle
55
1
Rad
56
2
Flanschschraube
57
1
Rechter Kurbelarm
58
1
9mm Abstandsstück
59
2
M4 x 12mm runde Knopfschraube
60
1
M8 x 35mm knopfförmige Schraube
61
1
Leerlaufmontage
62
1
Hinterer Stabilisator
63
6
Schwarze M10 Nylon Verschluss-
mutter
64
7
M8 geschlitze Unterlegscheibe
65
4
M10 x 65mm Einsteckbolzen
66
14
M4 x 16mm Schraube
67
1
M8 Unterlegscheibe
68
1
Drucksunterlegscheibe
69
1
2,8mm Abstandsstück
#
1
Bedienungsanleitung
#
2
Inbussschlüssel
14
BEVOR SIE ANFANGEN
Wir gratulieren Ihnen zur Auswahl des neuen PRO-
FORM
®
735 EKG Heimfahrrads. Fahrradfahren ist
eine der effektivsten Übungen um das Herz-Kreislauf-
system zu verbessern, um die Ausdauer zu erhöhen
und um den ganzen Körper zu trainieren. Das PRO-
FORM
®
735 EKG bietet eine beeindruckende Vielfalt
von Merkmalen an, damit Sie dieses gesunde
Training in Ihrem Privatleben und somit Ihres Heims
genießen können.
Zu Ihrem eigenen Vorteil, lesen Sie bitte diese
Bedienungsanleitung genauestens durch bevor
Sie Ihr Heimfahrrad in Verwendung nehmen.
Ventilator
Computer
Verstellgriff
Wasserflaschenhalter*
Sattel
Sattel-Verstellknopf
RÜCKSEITE
Sollten Sie noch irgendwelche Fragen oder Probleme
haben, setzen Sie sich bitte mit unserem Kundendienst
unter der Service-Telefon-Nr. 01805 231 244 in Verbin-
dung. Halten Sie bitte vor Ihrem Anruf die Modell- und
die Serien-Nummer Ihres Gerätes bereit. Die Modell-
Nummer ist PFEVEX29832. Die Serien-Nummer kön-
nen Sie auf einem Aufkleber am Heimfahrrad finden
(sehen Sie Vorderseite dieser Bedienungsanleitung).

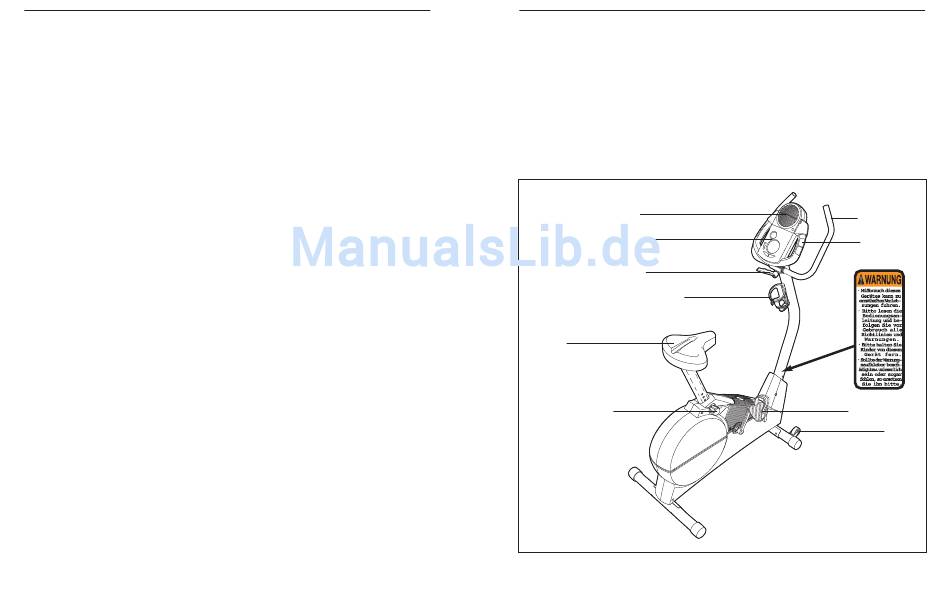

Bevor Sie nun weiterlesen, werfen Sie bitte zunächst
einen Blick auf die untenstehende Zeichnung und
machen Sie sich mit den gekennzeichneten Einzeltei-
len vertraut.
Haltestange
Pulssensor
Pedal/-riemen
Rad
RECHTE SEITE
*Wasserflasche nicht beigelegt.
