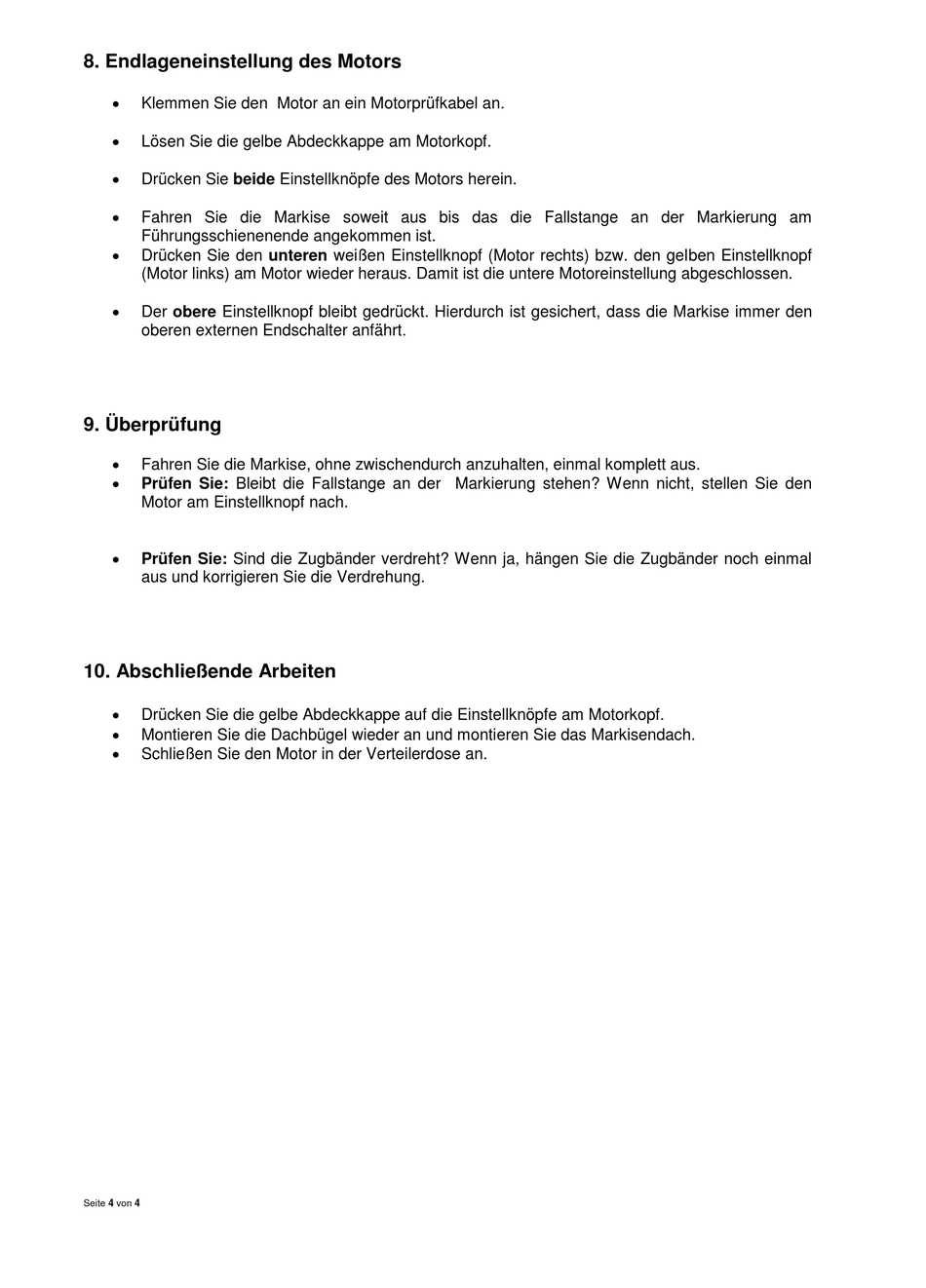

Varisol T500 Reparaturanleitung Seite 4

8. Endlageneinstellung des Motors

Klemmen Sie den Motor an ein Motorprüfkabel an.

Lösen Sie die gelbe Abdeckkappe am Motorkopf.

Drücken Sie beide Einstellknöpfe des Motors herein.

Fahren Sie die Markise soweit aus bis das die Fallstange an der Markierung am
Führungsschienenende angekommen ist.

Drücken Sie den unteren weißen Einstellknopf (Motor rechts) bzw. den gelben Einstellknopf
(Motor links) am Motor wieder heraus. Damit ist die untere Motoreinstellung abgeschlossen.

Der obere Einstellknopf bleibt gedrückt. Hierdurch ist gesichert, dass die Markise immer den
oberen externen Endschalter anfährt.
9. Überprüfung

Fahren Sie die Markise, ohne zwischendurch anzuhalten, einmal komplett aus.

Prüfen Sie: Bleibt die Fallstange an der Markierung stehen? Wenn nicht, stellen Sie den
Motor am Einstellknopf nach.

Prüfen Sie: Sind die Zugbänder verdreht? Wenn ja, hängen Sie die Zugbänder noch einmal
aus und korrigieren Sie die Verdrehung.
10. Abschließende Arbeiten

Drücken Sie die gelbe Abdeckkappe auf die Einstellknöpfe am Motorkopf.

Montieren Sie die Dachbügel wieder an und montieren Sie das Markisendach.

Schließen Sie den Motor in der Verteilerdose an.
Seite 4 von 4
