2. Absturzsicherung
Vorbereitung
2

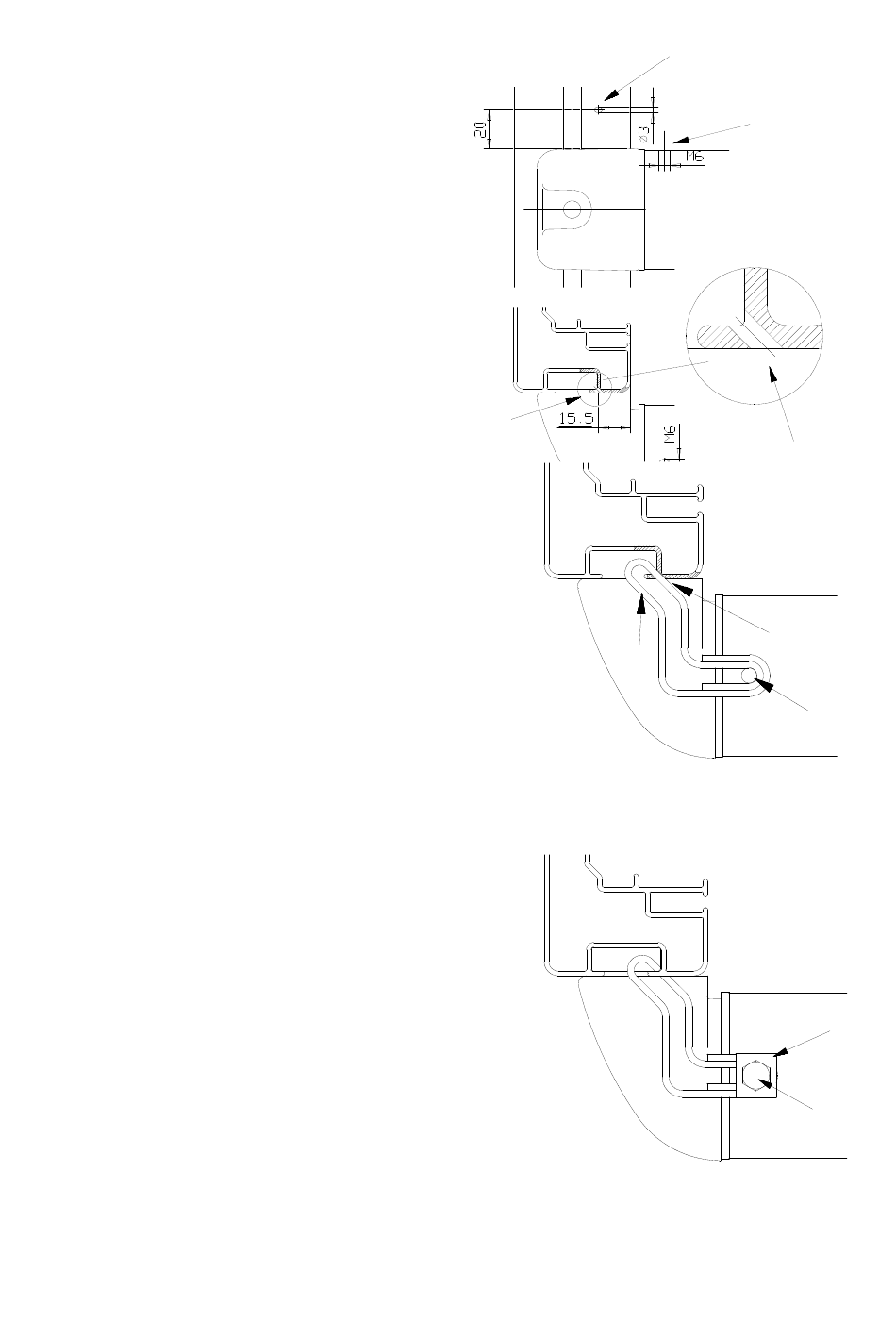

Bohren
Sie
ein
Loch
(1)
mit
min.
3mm
Durchmesser, wie rechts dargestellt, von unten
schräg durch den Steg der Führungsschiene.
Bohren Sie ein 5 mm Loch (2) mittig, und 10 mm
vom Rand aus, in die Welle und schneiden Sie dort
ein Gewinde M6.
1
Montage
1
Führen Sie das Stahlseil (3), wie rechts abgebildet,
durch die 3 mm Bohrung der Führungsschiene (1)
2
und formen die Enden um die Gewindebohrung (2)
zu einer Schlaufe.
1
3
2
Schrauben Sie anschließend das Klemmplättchen (4) mit
der Schraube (5) M6 x 16 DIN 933 auf die Schlaufe des
Drahtseils und ziehen sie mit einem 10er Ring- Maulschlüs-
sel fest.
4
5
Führen Sie diese Maßnahmen an beiden Enden aller Wellen durch.
