Varisol T500 Reparaturanleitung Seite 2

1
2. Absturzsicherung
Vorbereitung
2

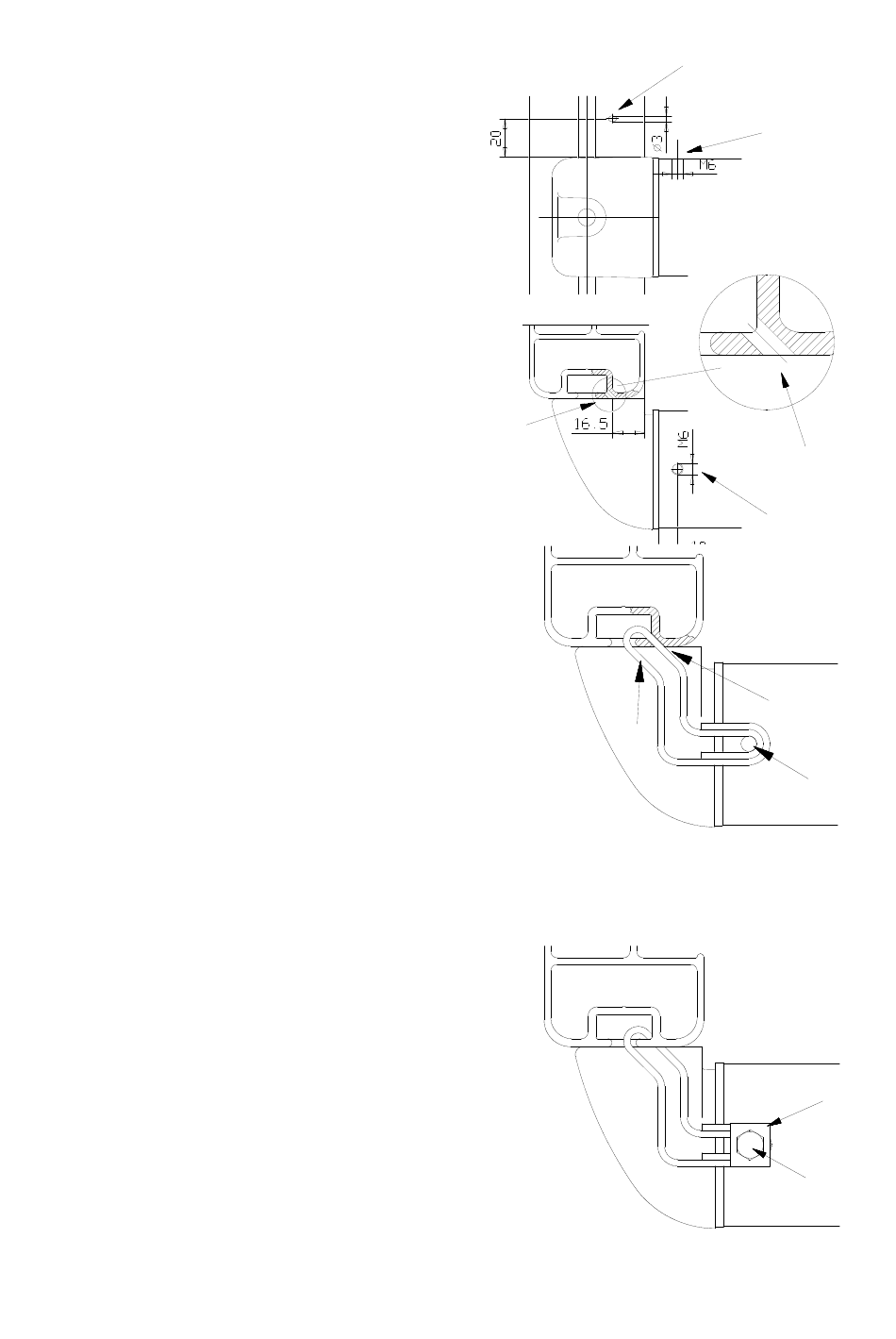

Bohren Sie ein Loch mit min. 3mm
Durchmesser, wie rechts dargestellt (1), von
unten schräg durch den Steg der
Führungsschiene.
Bohren Sie ein 5 mm Loch (2) mittig, und 10
mm vom Rand aus, in die Welle und schneiden
Sie dort ein Gewinde M6.
1
1
Montage
2
Führen Sie das Stahlseil (3), wie rechts
abgebildet, durch die 3 mm Bohrung der
Führungsschiene (1) und formen die Enden um die
Gewindebohrung (2) zu einer Schlaufe.
1
3
2
Schrauben Sie anschließend das Klemmplättchen (4)
mit der Schraube (5) M6 x 16 DIN 933 auf die Schlaufe
des Drahtseils und ziehen sie mit einem 10er Ring-
Maulschlüssel fest.
4
5
Führen Sie diese Maßnahmen an beiden Enden aller Wellen durch.
