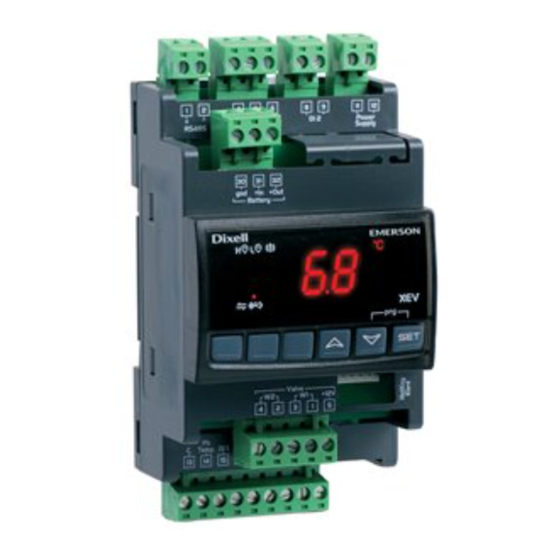

dixell XEV22D Bedienungsanleitung
Schrittmotoren-steuerung
Verwandte Anleitungen für dixell XEV22D
Inhaltszusammenfassung für dixell XEV22D
- Seite 1 Bedienungsanleitung DIXELL DIXELL DIXELL DIXELL PRELIMINARY XEV22D XEV22D XEV22D XEV22D SCHRITTMOTOREN-STEUERUNG FÜR DIE ANSTEUERUNG VON ELEKTRISCH BETRIEBENEN EXPANSIONSVENTILEN MIT SCHRITTMOTOR ! PRELIMINARY ! XEV22D DEUTSCH r1 0 2008 A (2).doc XEV22D 1/18...
-
Seite 2: Inhaltsverzeichnis
• Bitte beachten Sie, daß alle Fühler mit genügend großem Abstand zu spannungsführenden Leitungen installiert werden. Damit werden verfälschte Temperatur-Messungen vermieden und das Gerät vor Spannungseinstreuungen über die Fühler-Eingänge geschützt. • Bei Anwendungen im industriellen Bereich mit kritischer Umgebung empfiehlt sich die Parallel-Schaltung von RC-Gliedern (FT1). XEV22D DEUTSCH r1 0 2008 A (2).doc XEV22D 2/18... -
Seite 3: Beschreibung
Schwankungen der Kühllast und des Saugdrucks. Die Gesamtanlage arbeitet ökonomisch und energiesparend. Die XEV22D – Module sind ausgestattet mit zwei Fühlereingänge, einer für Drucktransmitter 4÷20mA oder 0÷5V, der andere für Temperaturfühler Pt1000 oder NTC. Für multiplexe Kühlregale mit unterschiedlichen Temperaturzonen und mehreren Verdampfern, können mehrere XEV22D via LAN-Anschluss verdrahtet werden. - Seite 4 DIXELL DIXELL DIXELL PRELIMINARY Der Verdichter-Ausgang des Kühlstellenreglers mit dem digitalen Eingang des XEV22D verdrahten (Vorgabe CCL). Es kann zwischen digitalen Eingang 1 (potentialfrei) und digitaler Eingang 2 (Spannungseingang) gewählt werden. Siehe nachfolgende Verdrahtung. Die Angabe "First Level" bedeutet “Anschlüsse ganz unten am 4-DIN Modul”...
-
Seite 5: Eev - Anschlüsse Und Konfiguration
WEISS GRÜN GRÜN 5 – gem. ---- ----- ----- ----- Anschluss 5-6 Leiteranschluss (UNIPOLAR) Anschluss- SPORLAN SAGINOMIYA Nummer (ESX) ORANGE ORANGE GELB GELB SCHW. SCHW. 5 – gemeinsamer GRAU GRAU Anschluss XEV22D DEUTSCH r1 0 2008 A (2).doc XEV22D 5/18... -
Seite 6: Maximale Leistungsaufnahme
Parameterliste oder Vorgabe erhöhen. Während der Programmierphase: Runterscrollen in der Parameterliste oder Vorgabe senken. TASTENKOMBINATION 1x gemeinesam AUF+AB-Taste, um die Tastatur zu verriegeln/entriegeln. Mind. 5s gedrückt halten, um die Programmierebene zu betreten. XEV22D DEUTSCH r1 0 2008 A (2).doc XEV22D 6/18... -
Seite 7: Tastatur
2) Mit AUF oder AB-Taste die Vorgabe ändern. 3) 1x SET-Taste zum Bestätigen. 7.4 PROGRAMMIER-EBENE “PR1” (ANWENDER) 1) SET+AB-Tasten ca. 3s gedrückt halten. 2) Der erste Parameter der Ebene Pr1 wird angezeigt. XEV22D DEUTSCH r1 0 2008 A (2).doc XEV22D 7/18... -
Seite 8: Parameter-Vorgaben Ändern
3. 1x SET-Taste, um die Vorgabe anzuzeigen. 4. Mit AUF- oder AB-Tasten ändern. 5. 1x SET-Taste zum Speichern, der nächste Parameter wird angezeigt. EXIT: 1x SET+HOCH-Tasten oder 30s warten. BEM.: Die Vorgabe wird in jedem Fall gespeichert. XEV22D DEUTSCH r1 0 2008 A (2).doc XEV22D 8/18... -
Seite 9: Parameter
LSt Kleinste Schrittanzahl - Minimum: (0 ÷ USt x10!) Nach dieser Schrittanzahl sollte das Ventil geschlossen sein. Bitte korrekte Voreinstellung aus Ihrem Herstellerdatenblatt entnehmen. !!!!! WARNUNG !!!!! Bei Änderung dieser Vorgabe startet automatisch eine Reinitialisierung, nachdem die Programmierebene verlassen wurde. XEV22D DEUTSCH r1 0 2008 A (2).doc XEV22D 9/18... - Seite 10 (Empfehlung); 5V = ratiometrische Drucksonde 0÷5V, LAn= erhält das Drucksignal von anderen XEV- Modulen. LPP Druck-Messwert im LAN: (n÷Y) wenn LPP=Y wird der gemessene Druck von allen weiteren XEV22D im LAN gelesen. Nur EIN Gerät im LAN kann mit LPP=Y vorgegeben werden.
- Seite 11 SHd Alarm-Verzögerungszeit für die Par. MSH und LSH: (0÷255s) Verzögerungszeit SHd bis Alarm signalisiert wird. FrC Erhöhung der Intelgralzeit bei Schnellkühlung: (0÷100s) Erhöhung der Integralzeit, wenn SH tiefer als der Sollwert ist. Bei FrC=0 ist diese Funktion deaktiviert (möglichst nicht verändern). ANZEIGE XEV22D DEUTSCH r1 0 2008 A (2).doc XEV22D 11/18...
-
Seite 12: Digitale Eingänge
Mod Modbus: (StD÷AdU) StD= wenn das XEV als Stand-Alone System verwendet wird; AdU= (nur in XWEB- Systemen !) das XEV wird einem Dixell-Regler zugeordnet und kann so gemeinsam mit dem entsprechenden Regler im XWEB-System angezeigt werden (nur mit XWEB-Systemen möglich.) Ptb Parameter-Tabelle: (nur Auslesewert) Werksnummer für Vorprogrammierung... -
Seite 13: Rs485 Serielle Anbindung
Alle Regler können in ein ModBUS-kompatibles Aufzeichnungssystem eingebunden werden, wie z.B. XWEB3000 oder XWEB 500. Wenn Mod=Std wird das Standard ModBUS-RTU verwendet, bei Mod=AdU muss zwingend ein DIXELL XWEB – System verwendet werden. AdU= das XEV wird einem Dixell-Regler zugeordnet, welcher die selbe Adressierung hat und kann so gemeinsam mit dem entsprechenden Regler im XWEB-System angezeigt werden (nur mit XWEB-Systemen möglich). -
Seite 14: Programmierung Via Hot-Key
“end “ für eine korrekte Datenübertragung. “err” für eine gescheiterte Datenübertragung. In diesem Fall bitte das Gerät kurz stromlos schalten, um den Vorgang zu wiederholen. Wenn Sie den Vorgang abbrechen möchten, den “Hot key” einfach entfernen. XEV22D DEUTSCH r1 0 2008 A (2).doc XEV22D 14/18... -
Seite 15: Meldungen
Umgebungstemperatur für Betrieb: 0÷60° C; Lagertemperatur: -25÷60 ° C. Rel. Feuchte: 20÷85% (ohne Kondensierung) Auflösung: 0,1 ° C oder 1 ° F; Genauigkeit bei 25° C: : ±0,7 ° C ±1 Ziffer XEV22D DEUTSCH r1 0 2008 A (2).doc XEV22D 15/18... -

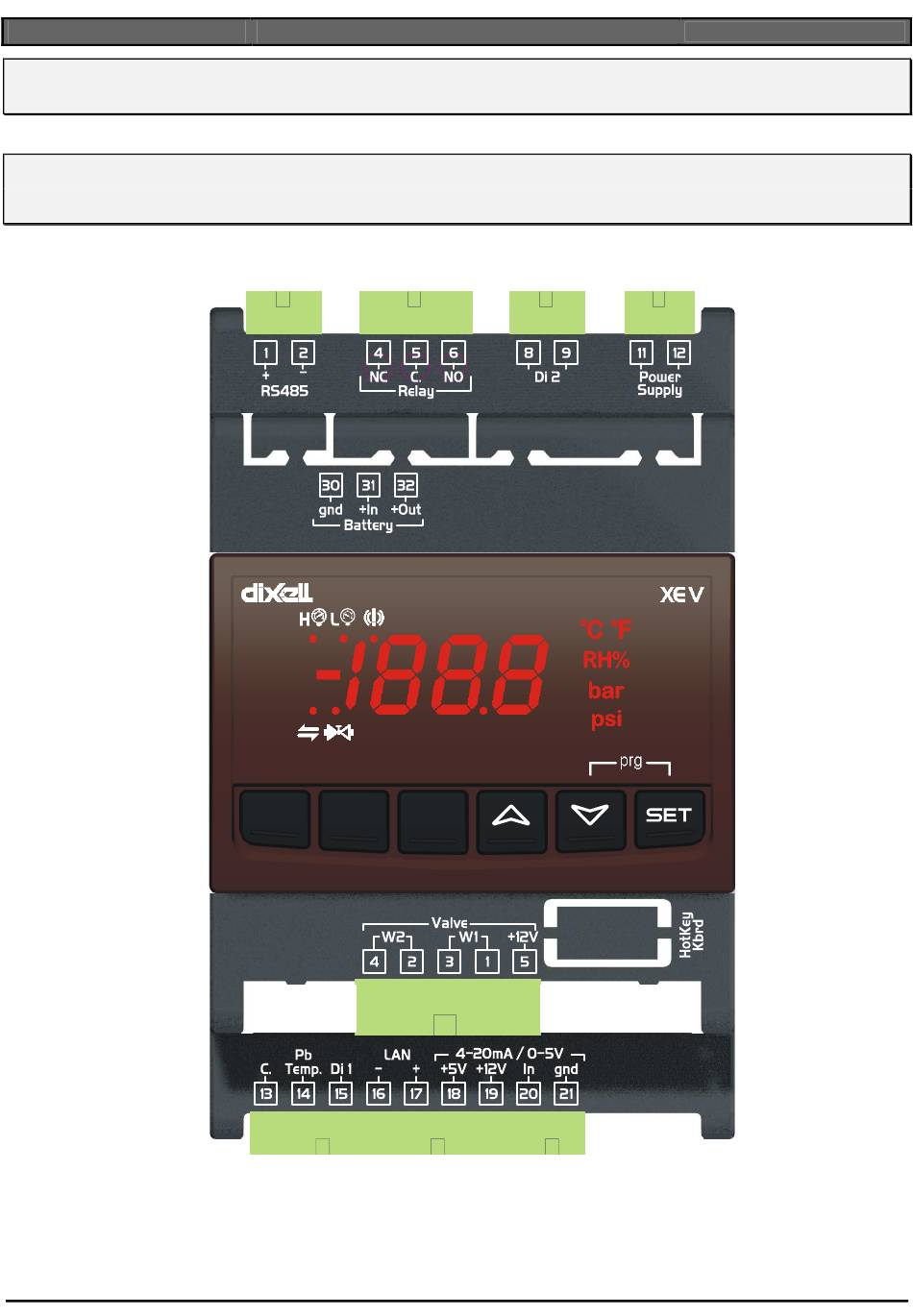

Seite 16: Anschlüsse
Forced Opening 0.0÷24.0 h: 10min-Schritte PI PARAMETER (nur für Fachpersonal) Proportional-Band 0.1 ÷ 50.0 °C / 1÷90 °F Offset-Band -12.0 ÷ 12.0 °C / -21 ÷ 21°F Integralzeit 0 ÷ 255 s XEV22D DEUTSCH r1 0 2008 A (2).doc XEV22D 16/18... - Seite 17 1÷247 Modbus – Typ Std – AdU Parameter-Tabelle - - - - - - Software-Version - - - - - - Zugang zu tieferer Programmierebene - - - - - - XEV22D DEUTSCH r1 0 2008 A (2).doc XEV22D 17/18...
-
Seite 18: Haftung & Urheberrecht
Haftung Es handelt sich um eine Übersetzung des Handbuchs der Firma Dixell S.p.A., I-32010 Pieve d’Alpago (BL) ITALY, Z.I. Via dell’Industria, 27. Die Übersetzung wurde nach bestem Wissen und Gewissen durchgeführt. Eine Haftung auf Vollständigkeit und Richtigkeit wird nicht übernommen, auch können wir keine Haftung für Fehler oder Schäden, die durch Nutzung des Handbuchs oder der Software (XWEB-Systeme, Progtool, Hotkey,…)
