Hachette BR 01 Bauanleitung

6/der funkenfänger
Vorschau ausblenden
1
2
3
4
5

Werbung

Quicklinks

Diese Anleitung herunterladen

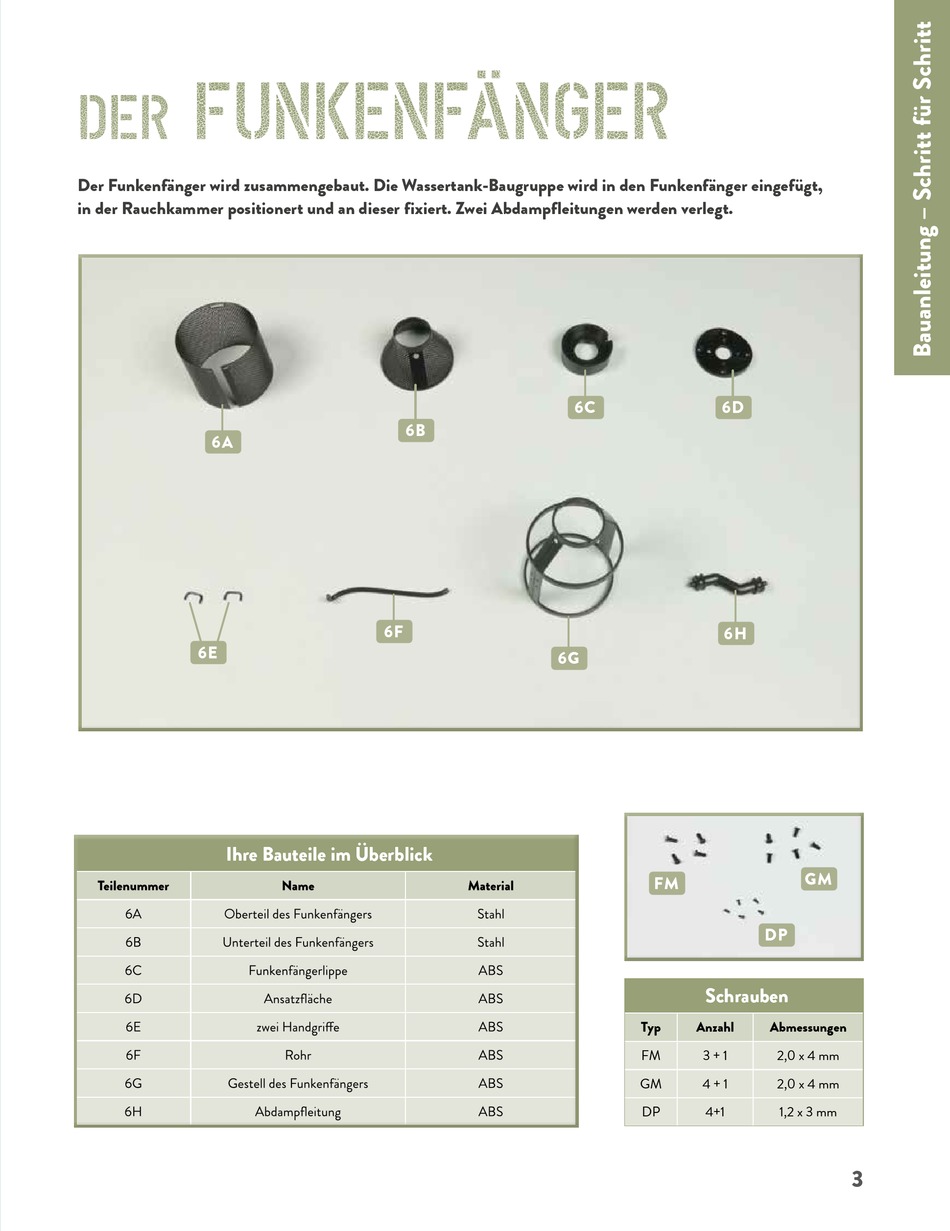

funkenfänger
der
Der Funkenfänger wird zusammengebaut. Die Wassertank-Baugruppe wird in den Funkenfänger eingefügt,
in der Rauchkammer positionert und an dieser fixiert. Zwei Abdampfleitungen werden verlegt.
6A
6E
Ihre Bauteile im Überblick
Ihre Bauteile im Überblick
6B
6F
6G
6C
6D
6H
FM
Schrauben
Typ
Anzahl
FM
3 + 1
GM
4 + 1
DP
4+1
GM
DP
Abmessungen
2,0 x 4 mm
2,0 x 4 mm
1,2 x 3 mm
3

Werbung

loading

Verwandte Anleitungen für Hachette BR 01

Inhaltszusammenfassung für Hachette BR 01

  • Seite 1 funkenfänger Der Funkenfänger wird zusammengebaut. Die Wassertank-Baugruppe wird in den Funkenfänger eingefügt, in der Rauchkammer positionert und an dieser fixiert. Zwei Abdampfleitungen werden verlegt. Ihre Bauteile im Überblick Ihre Bauteile im Überblick Schrauben Anzahl Abmessungen 3 + 1 2,0 x 4 mm 4 + 1 2,0 x 4 mm 1,2 x 3 mm...

  • Seite 2: Zusammenbau Des Funkenfängers

    SCHRITT 1: Zusammenbau des Funkenfängers Nehmen Sie das Unterteil des Funkenfängers und fügen Das Unterteil des Funkenfängers sitzt im Gestell des Sie es in das Gestell des Funkenfängers ein, wie angedeutet. Funkenfängers . Nehmen Sie das Oberteil des Funkenfängers und fügen Sie es ebenfalls in das Gestell ein, wie es der Pfeil andeutet. Das Oberteil des Funkenfängers sitzt korrekt im Gestell Fixieren Sie das Oberteil des Funkenfängers...

  • Seite 3: Einbau In Die Rauchkammer

    Nehmen Sie die beiden Handgriffe . Versehen Sie deren Nehmen Sie das Rohr und kleben Sie dessen schmaleres Enden mit etwas Sekundenkleber und fixieren Sie die Handgriffe in Ende in der Bohrung des Gestells fest. den kleinen Löchern des Gestells SCHRITT 2: Einbau in die Rauchkammer Stellen Sie die Rauchkammer-Baugruppe...

  • Seite 4: Anbringen Der Abdampfleitungen

    Nun wird die Ansatzfläche drei Schrauben am Unterteil des Wassertanks fixiert. In der vierten Bohrung der Ansatzfläche sitzt der Zapfen vom Unterteil des Wassertanks, auf den der Pfeil weist. SCHRITT 3: Anbringen der Abdampfleitungen Im vorderen Bereich der Rauchkammer werden zwei Abdampfleitungen verlegt. Dazu muss zunächst die Rauchkammertür geöffnet werden.

  • Seite 5: Das Bauergebnis

    Kleben Sie das eine Ende der Ab- dampfleitung in der Bohrung vom Unterteil des Wassertanks fest. Die Abdampfleitung wird am freien Ende der Abdampfleitung fest- geklebt. Der Zapfen am oberen Ende der Abdampfleitung wird in der Bohrung der oberen Rauchkammernische fixiert.
