DIE HINTERACHSE (II)

Die Stoßdämpfer werden an den Konsolen angebracht, diese mit der Hinterachse verschraubt.

Der hintere Panhardstab wird ebenfalls an der Hinterachse fixiert.

32A

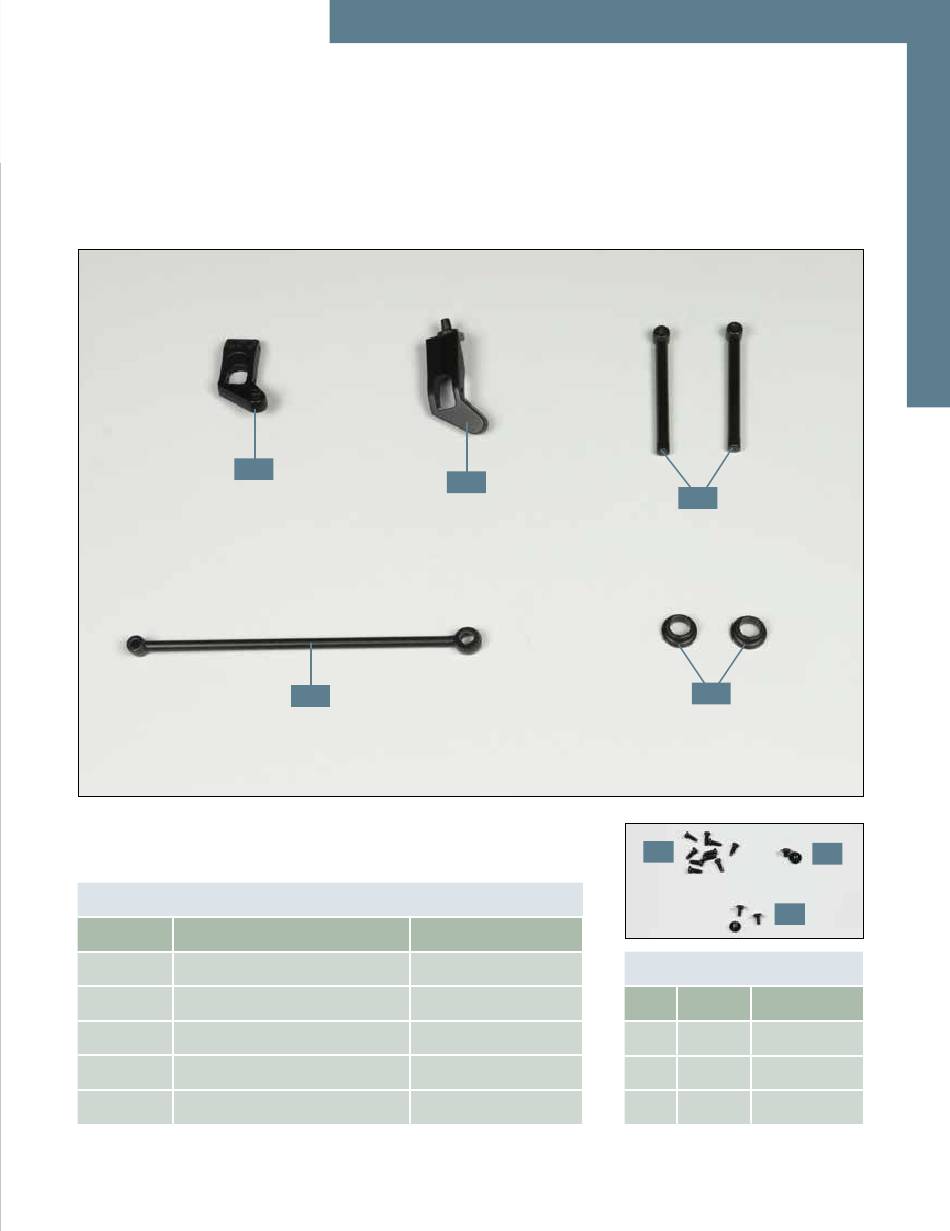

Ihre Bauteile im Überblick

Teilenummer

32A

rechte Konsole (R)

32B

linke Konsole (L)

32C

zwei Stoßdämpfer

32D

Panhardstab (Querlenker)

32E

zwei Federhalter

32D

Name

ZinkDruckguss

32B

Material

32C

32E

Schrauben

Typ

Anzahl

Abmessungen

8+2

2 x 5 mm

1+1

2 x 3 x 6 mm

2+1

1,7 x 4 x 5 mm

Seite 1 DIE HINTERACHSE (II) Die Stoßdämpfer werden an den Konsolen angebracht, diese mit der Hinterachse verschraubt. Der hintere Panhardstab wird ebenfalls an der Hinterachse fixiert. Ihre Bauteile im Überblick Teilenummer Name Material Schrauben rechte Konsole (R) ZinkDruckguss linke Konsole (L) ZinkDruckguss Anzahl Abmessungen zwei Stoßdämpfer...
Seite 2 SCHRITT 1 // MONTAGE DER STOSSDÄMPFER Legen Sie zwei Schrauben bereit. Nehmen Sie Befestigen Sie den Stoßdämpfer mit den beiden einen der Stoßdämpfer und führen Sie seine Bohrung Schrauben an der linken Konsole 32B. zur Aussparung der linken Konsole (mit eingraviertem L). Führen Sie den zweiten Stoßdämpfer zur Ausspa...
Seite 3 Bauanleitung Befestigen Sie die rechte Konsole mit zwei Führen Sie den Zapfen am freien Ende der linken Schrauben an der rechten Hälfte der Hinterachse 31A, Achsstrebe in die Bohrung der linken Konsole wie es das Foto zeigt. befestigen Sie die Teile mit einer Schraube aneinander.
