ZUSAMMENBAU DER PRITSCHE
Der Pritschenboden und die vier Wände der Pritsche werden am Hilfsrahmen montiert. Der zweite
Hilfsrahmen wird mithilfe der Kugelhalbschalen am ersten Hilfsrahmen befestigt.

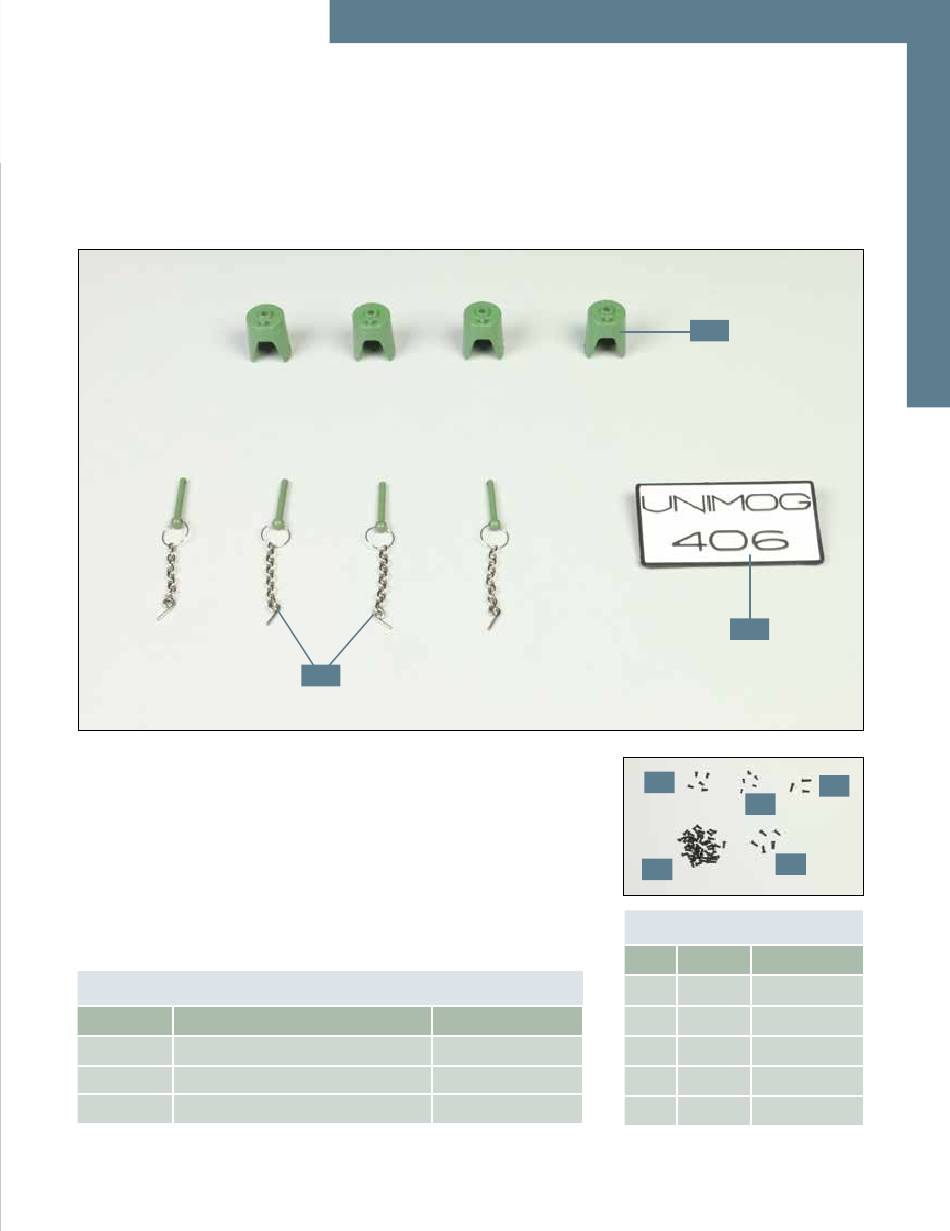

Ihre Bauteile im Überblick
Teilenummer
74A
vier Kugelhalbschalen
74B
vier Steckbolzen
74C
hinteres Nummernschild
74B
Name
AM
BP
Typ
AM
CM
Material
Zink
NM
ABS/Stahl
BP
ABS
JP
74A
74C
NM
CM
JP
Schrauben
Anzahl
Abmessungen
4+1
2,0 x 4 mm
4+1
1,7 x 4 mm
2+1
2,0 x 7 mm
20+3
2,0 x 5 mm
4+1
2,0 x 6 mm
3
Werbung
Verwandte Anleitungen für Hachette UNIMOG 406
Inhaltszusammenfassung für Hachette UNIMOG 406
- Seite 1 ZUSAMMENBAU DER PRITSCHE Der Pritschenboden und die vier Wände der Pritsche werden am Hilfsrahmen montiert. Der zweite Hilfsrahmen wird mithilfe der Kugelhalbschalen am ersten Hilfsrahmen befestigt. Schrauben Anzahl Abmessungen Ihre Bauteile im Überblick 2,0 x 4 mm 1,7 x 4 mm Teilenummer Name Material...
- Seite 2 SCHRITT 1 // ZUSAMMENBAU DER PRITSCHE Legen Sie den Hilfsrahmen 65A, die vier Kugelhalb- Positionieren Sie die erste Kugelhalbschale unter schalen und vier Schrauben auf Ihre Arbeitsplatte� der entsprechenden Bohrung des Hilfsrahmens Der Pfeil zeigt an, wo die erste Kugelhalbschale hingehört� fixieren Sie sie mit einer Schraube AM�...
- Seite 3 Bauanleitung Das Scharnier am linken Ende der Rückwand wird An der rechten Seite des Hilfsrahmens werden ebenfalls mit zwei Schrauben in Position gehalten, die Sie sieben Schrauben festgezogen� Sie halten unter anderem in die Bohrungen des Hilfsrahmens eindrehen� die beiden Scharniere der Seitenwand in Position�...
-
Seite 4: Montage Der Vorderwand
SCHRITT 2 // MONTAGE DER VORDERWAND Legen Sie die Vorderwand auf Ihre Arbeitsplatte� Die beiden Befestigungswinkel sind von der Beginnen Sie damit, die sechs Schrauben aus den Bohrun- Rückwand entfernt� Die sechs herausgedrehten Schrau- gen der Befestigungswinkel (Pfeile) herauszudrehen� werden mit den Schritten 09 und 10 erneut benötigt� Stellen Sie die Pritsche verkehrt herum auf Ihre Arbeits- Fixieren Sie den Befestigungswinkel mit zwei der... - Seite 5 Bauanleitung Ist die Vorderwand korrekt an der Pritsche positio- Am anderen Ende der Vorderwand wird der Arm niert, hängen Sie den Arm vom linken Kastenverschluss vom rechten Kastenverschluss in die Verriegelungsöse die Verriegelungsöse ein� eingehängt� Nun werden die Schrauben wieder in die Bohrungen Fahren Sie fort mit dem Eindrehen der Schrauben LM: der Befestigungswinkel eingedreht�...
- Seite 6 Fügen Sie die beiden kleinen Kugelzapfen vom Oberteil des zweiten Hilfsrahmens in die beiden seitlichen Aufnahmen der Halterung ein� Die Kugelzapfen werden durch die beiden Schrauben in Position gehalten, die Sie in die Bohrungen der Halterungen eindrehen, wie abgebildet� Drücken Sie den vorderen Bereich des zweiten Hilfsrahmens 70A/71A so weit...
-

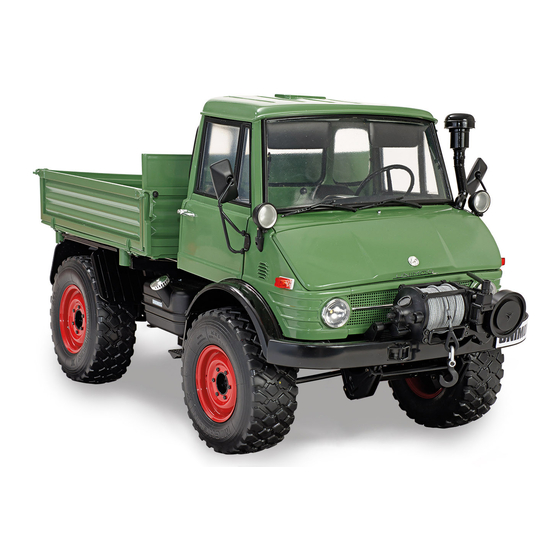

Seite 7: Das Bauergebnis
Bauanleitung Führen Sie die beiden verbliebenen Steckbolzen durch die Bohrungen der beiden hinteren Kugelhalbschalen 74A� Sichern Sie auch diese Bolzen, indem Sie den Splint am Ende der Kette in die kleine Bohrung am Bolzen einfügen (Pfeil)� Befestigen Sie das hintere Nummern- schild am hinteren linken Kotflügel 72A, indem Sie dessen zwei Zapfen in die...
