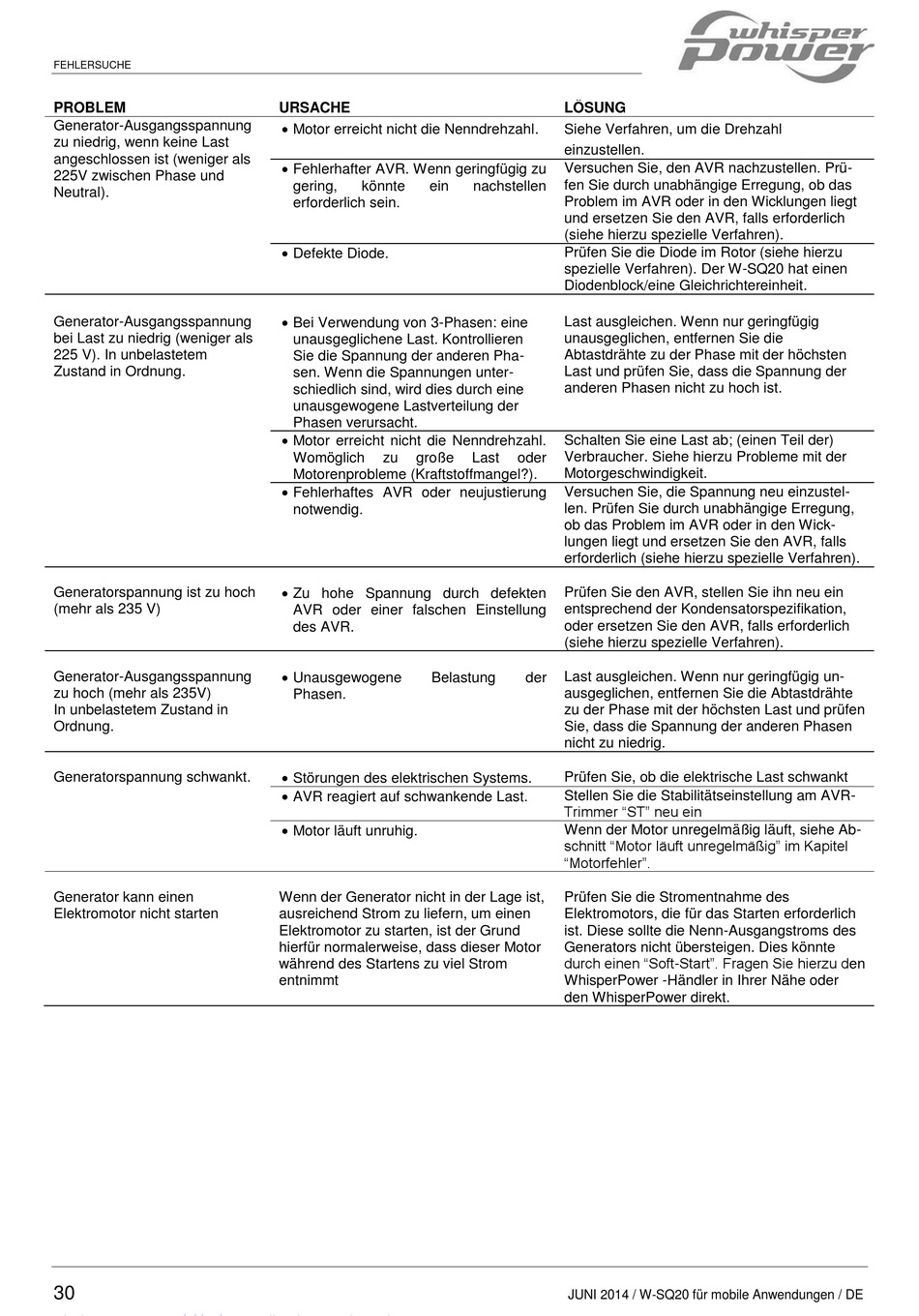

Whisper Power W-SQ20 Installationsanleitung Seite 30

FEHLERSUCHE
PROBLEM
Generator-Ausgangsspannung
zu niedrig, wenn keine Last
angeschlossen ist (weniger als
225V zwischen Phase und
Neutral).
Generator-Ausgangsspannung
bei Last zu niedrig (weniger als
225 V). In unbelastetem
Zustand in Ordnung.
Generatorspannung ist zu hoch
(mehr als 235 V)
Generator-Ausgangsspannung
zu hoch (mehr als 235V)
In unbelastetem Zustand in
Ordnung.
Generatorspannung schwankt.
Generator kann einen
Elektromotor nicht starten
30
URSACHE
 Motor erreicht nicht die Nenndrehzahl.
 Fehlerhafter AVR. Wenn geringfügig zu
gering, könnte ein
erforderlich sein.
 Defekte Diode.
 Bei Verwendung von 3-Phasen: eine
unausgeglichene Last. Kontrollieren
Sie die Spannung der anderen Pha-
sen. Wenn die Spannungen unter-
schiedlich sind, wird dies durch eine
unausgewogene Lastverteilung der
Phasen verursacht.
 Motor erreicht nicht die Nenndrehzahl.
Womöglich zu große
Motorenprobleme (Kraftstoffmangel?).
 Fehlerhaftes AVR oder neujustierung
notwendig.
 Zu hohe Spannung durch defekten
AVR oder einer falschen Einstellung
des AVR.
 Unausgewogene
Belastung
Phasen.
 Störungen des elektrischen Systems.
 AVR reagiert auf schwankende Last.
 Motor läuft unruhig.
Wenn der Generator nicht in der Lage ist,
ausreichend Strom zu liefern, um einen
Elektromotor zu starten, ist der Grund
hierfür normalerweise, dass dieser Motor
während des Startens zu viel Strom
entnimmt
LÖSUNG
Siehe Verfahren, um die Drehzahl
einzustellen.
Versuchen Sie, den AVR nachzustellen. Prü-
fen Sie durch unabhängige Erregung, ob das
nachstellen
Problem im AVR oder in den Wicklungen liegt
und ersetzen Sie den AVR, falls erforderlich
(siehe hierzu spezielle Verfahren).
Prüfen Sie die Diode im Rotor (siehe hierzu
spezielle Verfahren). Der W-SQ20 hat einen
Diodenblock/eine Gleichrichtereinheit.
Last ausgleichen. Wenn nur geringfügig
unausgeglichen, entfernen Sie die
Abtastdrähte zu der Phase mit der höchsten
Last und prüfen Sie, dass die Spannung der
anderen Phasen nicht zu hoch ist.
Schalten Sie eine Last ab; (einen Teil der)
Verbraucher. Siehe hierzu Probleme mit der
Last oder
Motorgeschwindigkeit.
Versuchen Sie, die Spannung neu einzustel-
len. Prüfen Sie durch unabhängige Erregung,
ob das Problem im AVR oder in den Wick-
lungen liegt und ersetzen Sie den AVR, falls
erforderlich (siehe hierzu spezielle Verfahren).
Prüfen Sie den AVR, stellen Sie ihn neu ein
entsprechend der Kondensatorspezifikation,
oder ersetzen Sie den AVR, falls erforderlich
(siehe hierzu spezielle Verfahren).
Last ausgleichen. Wenn nur geringfügig un-
der
ausgeglichen, entfernen Sie die Abtastdrähte
zu der Phase mit der höchsten Last und prüfen
Sie, dass die Spannung der anderen Phasen
nicht zu niedrig.
Prüfen Sie, ob die elektrische Last schwankt
Stellen Sie die Stabilitätseinstellung am AVR-
Trimmer "ST" neu ein
Wenn der Motor unregelmäßig läuft, siehe Ab-
schnitt "Motor läuft unregelmäßig" im Kapitel
"Motorfehler".
Prüfen Sie die Stromentnahme des
Elektromotors, die für das Starten erforderlich
ist. Diese sollte die Nenn-Ausgangstroms des
Generators nicht übersteigen. Dies könnte
durch einen "Soft-Start". Fragen Sie hierzu den
WhisperPower -Händler in Ihrer Nähe oder
den WhisperPower direkt.
JUNI 2014 / W-SQ20 für mobile Anwendungen / DE
