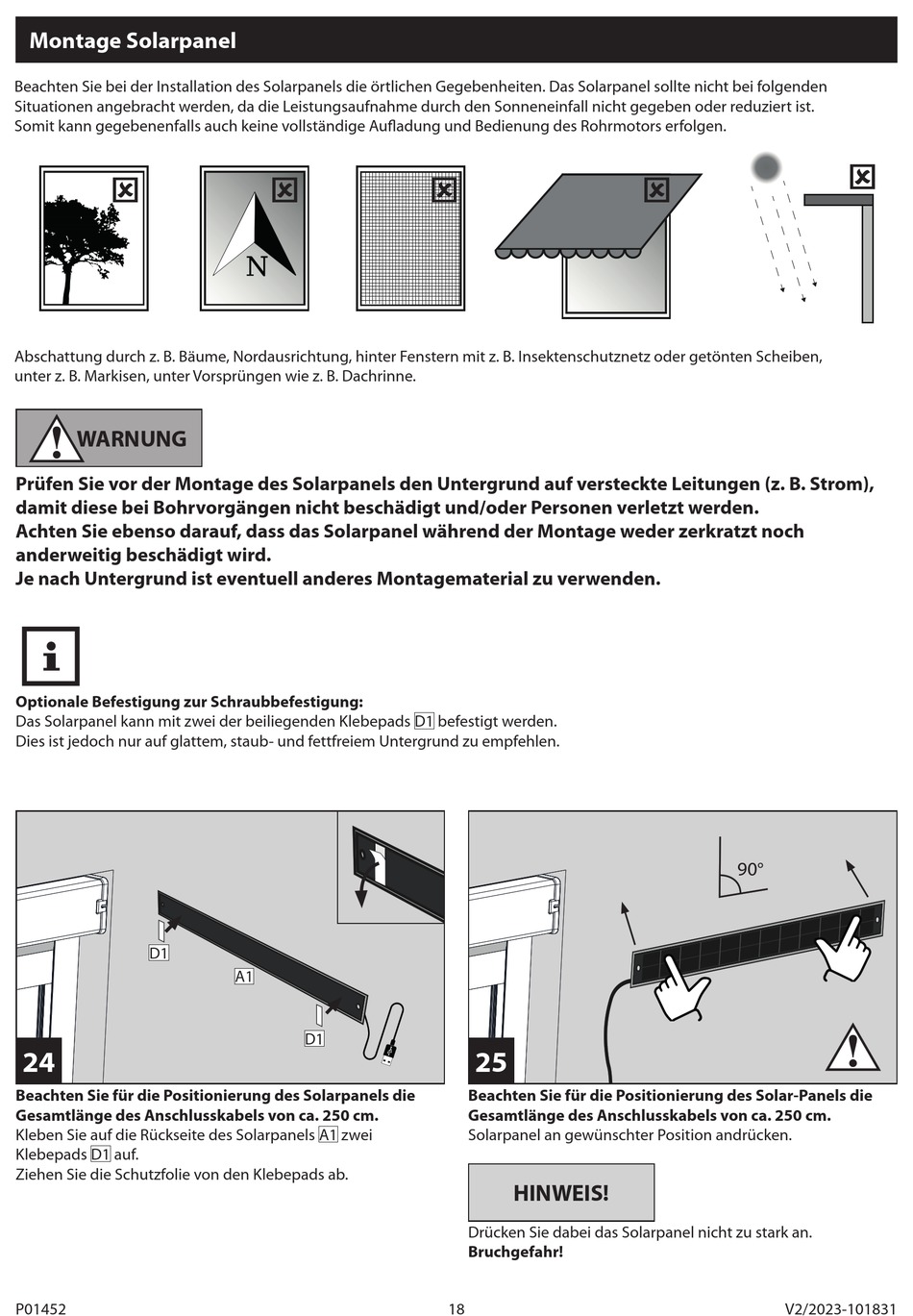

Montage Solarpanel - Hecht Solar Original Montage- Und Bedienungsanleitung

Montage Solarpanel

Beachten Sie bei der Installation des Solarpanels die örtlichen Gegebenheiten. Das Solarpanel sollte nicht bei folgenden
Situationen angebracht werden, da die Leistungsaufnahme durch den Sonneneinfall nicht gegeben oder reduziert ist.
Somit kann gegebenenfalls auch keine vollständige Aufladung und Bedienung des Rohrmotors erfolgen.

Abschattung durch z. B. Bäume, Nordausrichtung, hinter Fenstern mit z. B. Insektenschutznetz oder getönten Scheiben,
unter z. B. Markisen, unter Vorsprüngen wie z. B. Dachrinne.
WARNUNG
Prüfen Sie vor der Montage des Solarpanels den Untergrund auf versteckte Leitungen (z. B. Strom),
damit diese bei Bohrvorgängen nicht beschädigt und/oder Personen verletzt werden.
Achten Sie ebenso darauf, dass das Solarpanel während der Montage weder zerkratzt noch
anderweitig beschädigt wird.
Je nach Untergrund ist eventuell anderes Montagematerial zu verwenden.
Optionale Befestigung zur Schraubbefestigung:
Das Solarpanel kann mit zwei der beiliegenden Klebepads D1 befestigt werden.
Dies ist jedoch nur auf glattem, staub- und fettfreiem Untergrund zu empfehlen.
D1
24
Beachten Sie für die Positionierung des Solarpanels die
Gesamtlänge des Anschlusskabels von ca. 250 cm.
Kleben Sie auf die Rückseite des Solarpanels A1 zwei
Klebepads D1 auf.
Ziehen Sie die Schutzfolie von den Klebepads ab.
P01452

A1
D1

25
Beachten Sie für die Positionierung des Solar-Panels die
Gesamtlänge des Anschlusskabels von ca. 250 cm.
Solarpanel an gewünschter Position andrücken.
HINWEIS!
Drücken Sie dabei das Solarpanel nicht zu stark an.
Bruchgefahr!
18

V2/2023-101831

