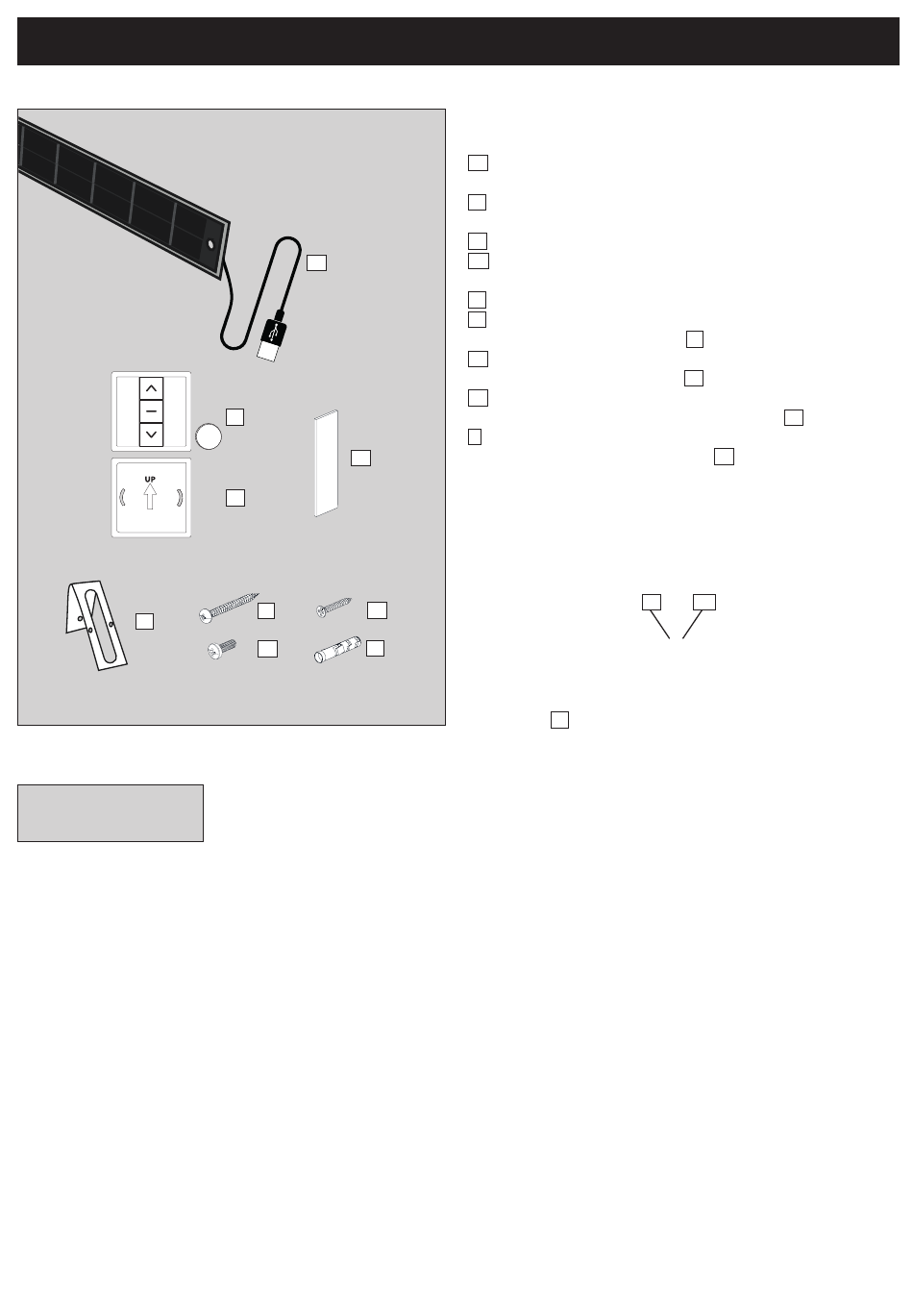

Teileübersicht Zubehör Insektenschutz-Rollo
E1
HINWEIS!
Je nach Beschaffenheit des Untergrundes (bei z. B Vollwärmeschutz), muss anderes geeignetes Befestigungsmaterial
verwendet werden.
* Die Größenangaben des Befestigungsmaterials sind Mindestangaben und können im Lieferumfang auch größer
beiliegen!
P01452
A1
B1
D1
C1
F1 H1
G1 I1
Bezeichnung (Innenansicht)
A1 Solarpanel
(inkl. USB-C-Ladekabel)
B1 Funk-Fernbedienung
(inkl. Batteriefach-Öffner / Batterie nicht im Lieferumfang)
C1 Halter (Funk-Fernbedienung)
D1 Klebepads
(2x Solarpanel / 2x Funk-Fernbedienung)
E1 Wandhalterungen (Solarpanel) 2
F1 Kreuzschlitzschraube 3,9 x 16* 4
(Linsenkopf, für Wandhalter E1)
G1 Kreuzschlitzschraube M4 x 8
(Linsenkopf, für Solar-Panel A1)
H1 Senkkopfschrauben 2,9 x 16*
(Senkkopf, für Halter Funk-Fernbedienung C1)
I1 Dübel 6 x 30*
(für Halter Funk-Fernbedienung D1)
Legende:
Bei Fehlteilen immer die hervorgehobene Teile-Nummer oder
den Teilebuchstaben bereithalten.
Beispiel:
EM-000 22 - 00 44
Wandhalter
oder
Wandhalter E1
10
Anzahl
1
1
1
4
2
2
6
Referenznummer
V2/2023-101831
Teile-Nr.
01452-0003
01452-0005
01452-0006
01452-0007
01452-0004
N-0001
N-0169
N-0002
S-0039
