P00787
Montage-Anleitung

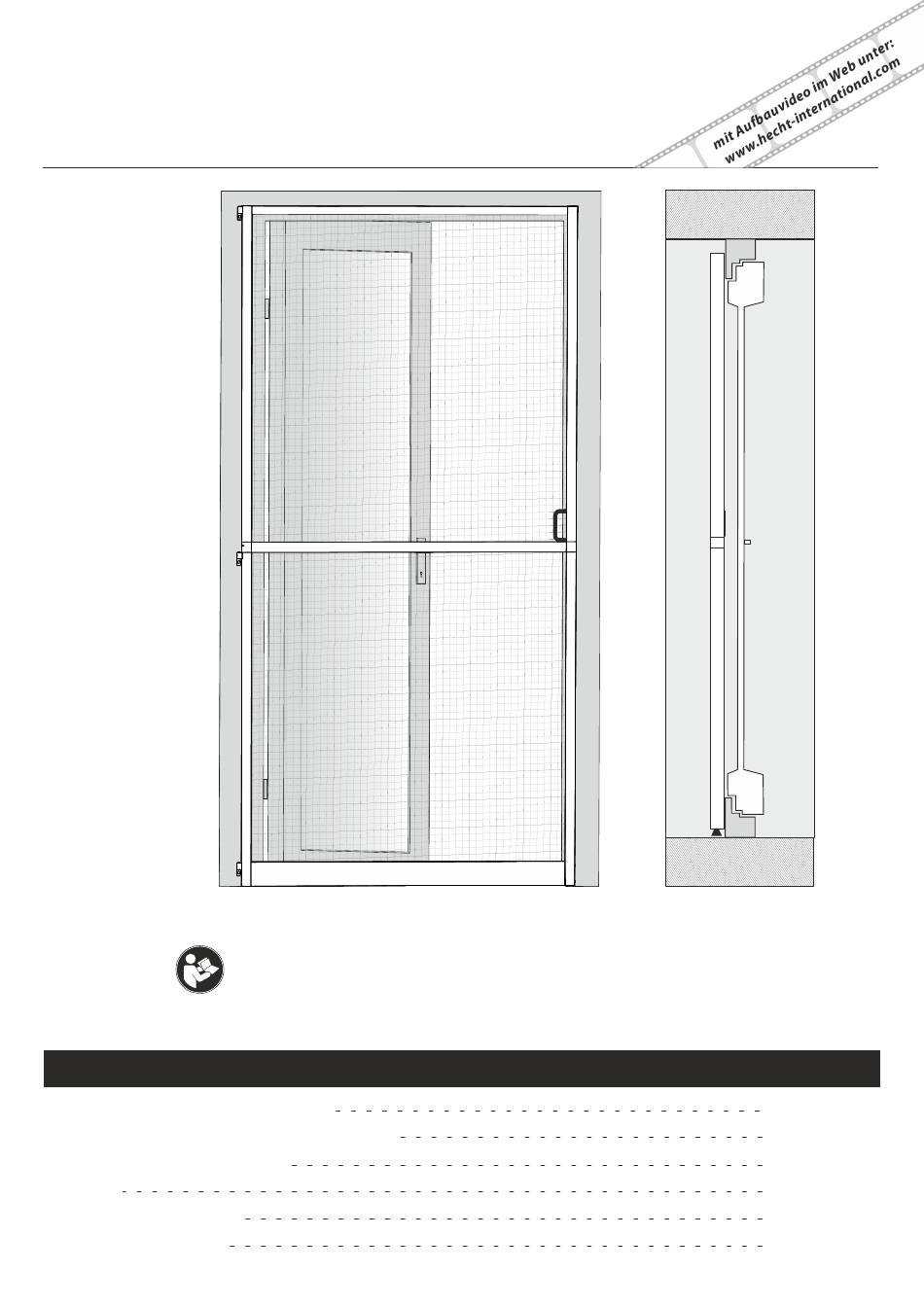

Insektenschutztür Slim Plus
Bitte vor Montage sorgfältig alle Punkte durchlesen!
Anleitung aufbewahren und bei Weitergabe des Produktes
mit aushändigen!
1
Seite 2
Seite 3
Seite 4 - 5
Seite 6 - 11
Seite 11 - 12
Seite 12
V1/2021-10110
Werbung
Verwandte Anleitungen für Hecht Slim Plus
Inhaltszusammenfassung für Hecht Slim Plus
- Seite 1 Montage-Anleitung Insektenschutztür Slim Plus Abb. ähnlich Bitte vor Montage sorgfältig alle Punkte durchlesen! Anleitung aufbewahren und bei Weitergabe des Produktes mit aushändigen! Inhaltsverzeichnis Sicherheitshinweise / Produktpass Seite 2 Montagehinweise / Benötigtes Werkzeug Seite 3 Teileübersicht / Explosionsansicht / Maß nehmen...
- Seite 2 Belastungen dieses Produktes durch angehängte Gegenstände oder Bedienung über die mechanischen Begrenzungen hinaus können zur Beschädigung des Produktes führen und sind daher nicht zulässig. Für hieraus resultierende Schäden haftet der Hersteller nicht. Produktpass Produktpass Produkt: Insektenschutztür Slim Plus Produktnummer: P00787 Versionsnummer: V1/2021-10110 gekauft bei:...
- Seite 3 Montagehinweise Durch Witterungseinflüsse und Temperaturschwankungen kann sich zwischen Türrahmen und Insektenschutzrahmen Kondensat (Schwitzwasser) bilden. Sorgen Sie für ausreichend Belüftung bzw. trocknen Sie diese Stellen um Schäden am Produkt und/oder Fenster bzw. Türrahmen zu vermeiden. Achtung! Durch starke Witterungseinflüsse (z. B. Hitze, UV-Strahlung) auf Insektenschutz- und Fenster-/Türrahmen (z. B. Südseite) können in Einzelfällen leichte Verfärbungen am Produkt und/oder Fenster bzw.
- Seite 4 Inhalt Bausatz-Nr. P00787 Bezeichnung (Innenansicht) Anzahl Teile-Nr. Legende: Gewebe S-0097 Für Fehlteile immer die hervorgehobene Teile-Nummer Höhenprofile 00787-0004 oder den Teilebuchstaben bereit halten. Querprofil 00787-0001 Beispiel: Handgriff 00 787 - 000 9 oder Handgriff Griffprofil 00787-0003 Referenznummer Trittschutzprofil 00787-0002 Verbinder für Höhenprofil oben rechts 00787-0013 Verbinder für Höhenprofil oben links 00787-0014...
- Seite 5 Rahmen-Voransicht von innen P00787 V1/2021-10110...
- Seite 6 Montage Die 4 Höhenprofile auf die genaue Höhe „H“ + 2,0 cm, geteilt H + 2,0 cm (Mindesthöhe: 40 cm) durch 2 kürzen. Achten Sie auf einen sauberen und geraden Schnitt. Nach Möglichkeit eine Gehrungslade verwenden. Bsp.: H 198 cm + 2,0 cm = 100,0 cm (je Profil) 9 0 °...
- Seite 7 Montage Verletzungsgefahr oder oder Verbinder Trittschutz beidseitig an das Trittschutzprofil Trittschutzprofil vorbereiten: Bürstendichtung in den unteren oder hinteren angelegten ansetzen und einschlagen. Achtung! Die Schraublöcher der Kanal einsetzen und auf Profillänge kürzen. Verbinder zeigen in Richtung der glatten Außenseite des Trittschutzprofils (siehe auch Detailabbildung).
- Seite 8 Montage Anschlagseite = Klemmgefahr Scharnierseite Die Bürstendichtung gemäß Abbildung in den äußeren Kanal Verbinder für Höhenprofile (Bohrschablone integriert) der Höhenprofile auf der Scharnierseite einziehen. Dabei oben in die Höhenprofile einschlagen. gegebenenfalls den Türschließer leicht zur Seite drücken. Klemmgefahr Verletzungsgefahr Die Verbinder für Höhenprofile (Bohrschablone integriert) Höhenprofile gemäß...
- Seite 9 Montage Klemmgefahr ca. 80° ca. 80° Abdeckkappen aufsetzen. Dabei Abeckkappe auf Schließseite Vorbereitete Höhenprofile mit Griffprofil verbinden. und Abdeckkappe auf Scharnierseite aufsetzen. Beide Achten Sie darauf, dass die Abdeckkappen an den Abdeckkappen von innen nach außen aufstecken und nach Mittelverbindern mittig ausgerichtet sind.
- Seite 10 Montage Scharnierseite Verletzungsgefahr Scharnierseite: Scharnier für die Mitte mit Torx-Schraube an vorgebohrter Position befestigen. Achten Sie bei der Anbringung auf die Richtung des Schraubloches (siehe auch Detailabbildung). Hinweis: Ziehen Sie die Schrauben im Wechsel gleichmäßig an. Die Schrauben nur handfest anziehen. Bei Verwendung eines Durch Eindrücken der Klemmleisten in die Nut der Aluprofile Akkuschraubers das Drehmoment reduzieren.
- Seite 11 Montage Beispiel Anschlagseite links Position der Magnete am bestehenden Türrahmen Durch Anbringung der zwei Magnetplatten an den markierten anzeichnen. Positionen, ist eine optimale Schließung gewährleistet. Die Magnetplatten am bestehenden Türrahmen mit den doppelseitigen Klebepads ankleben. Die Schutzfolie schützt den Insektenschutzrahmen vor Kratzern. Hinweis: Achten Sie darauf, dass die Magnetplatten bündig mit der Außenkante der Profile...
- Seite 12 Wer hilft mir bei Fragen zur Montage? Hier steht Ihnen unser Kundenservice unter 09805 - 93331981 zur Verfügung. Gerne können Sie uns auch über unser Kontaktformular unter www.hecht-international.com eine Nachricht senden. Reinigung / Service / Entsorgung Reinigungshinweis Verwenden Sie zur Reinigung nur ein feuchtes Tuch mit milden Reinigungsmitteln. Das Gewebe können Sie mit einem Staubsauger (Bürstenaufsatz) oder Handbesen von Staub befreien.
