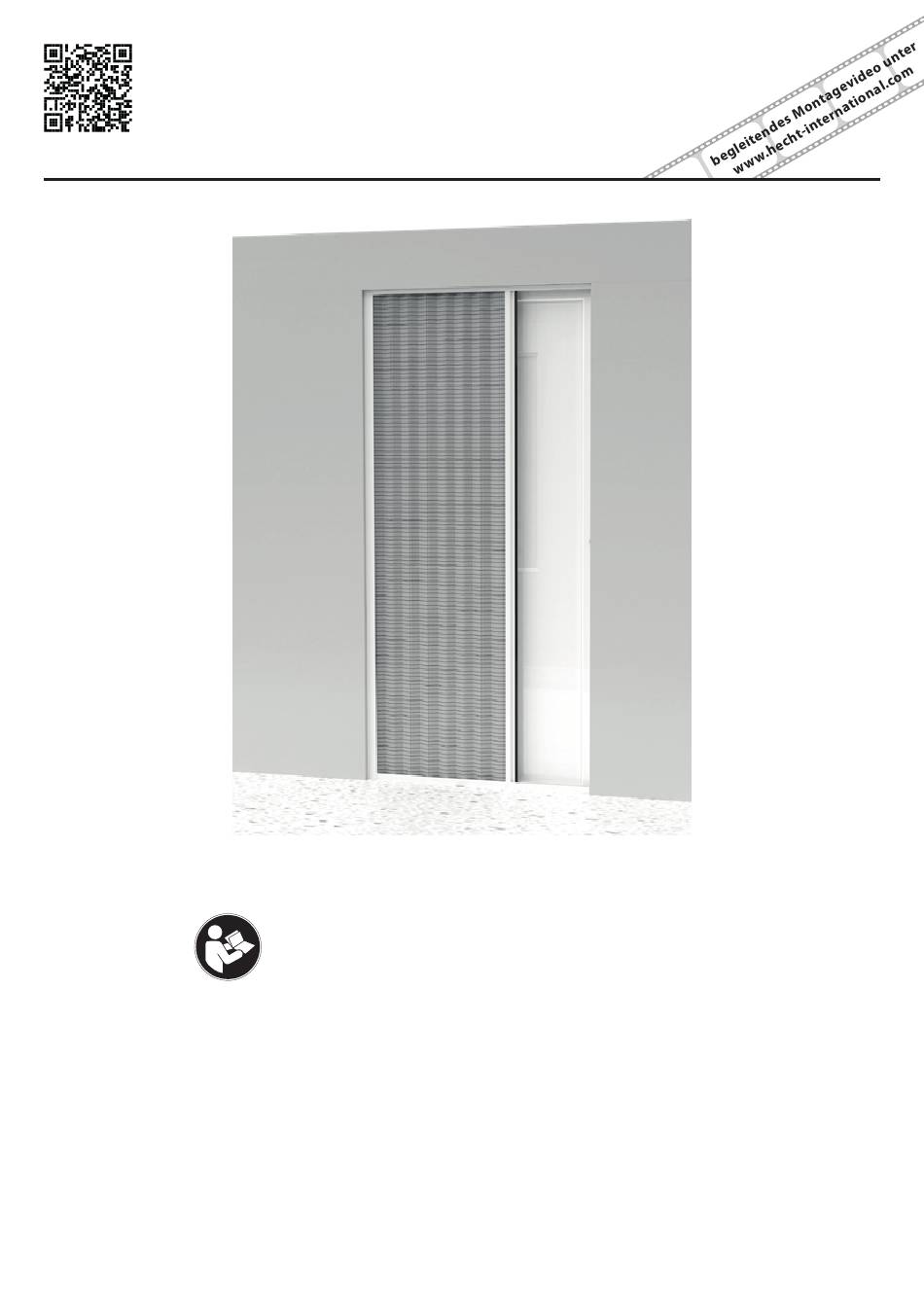

Montage-Anleitung
Info & Service
Insektenschutz Alu-Plisseetür
Bitte vor Montage sorgfältig alle Punkte lesen!
Anleitung aufbewahren und bei Weitergabe
des Produktes mit aushändigen!
P01100
1
V1-2021/10146
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Hecht 10146

  • Seite 1 Montage-Anleitung Info & Service Insektenschutz Alu-Plisseetür Bitte vor Montage sorgfältig alle Punkte lesen! Anleitung aufbewahren und bei Weitergabe des Produktes mit aushändigen! P01100 V1-2021/10146...
  • Seite 2: Inhaltsverzeichnis

    Sicherheit ������������������������������������������������������������������������������������������������ 6 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������� 6 Haftung ��������������������������������������������������������������������������������������������� 6 Vorbereitung ���������������������������������������������������������������������������������������������� 7 Montage ������������������������������������������������������������������������������������������������� 8 Reinigung ����������������������������������������������������������������������������������������������� 13 Aufbewahrung ������������������������������������������������������������������������������������������� 13 Service �������������������������������������������������������������������������������������������������� 13 Häufige Fragen ������������������������������������������������������������������������������������������� 14 Technische Daten ����������������������������������������������������������������������������������������� 15 Produktpass ��������������������������������������������������������������������������������������������� 15 Entsorgung ���������������������������������������������������������������������������������������������� 16 P01100 V1-2021/10146...
  • Seite 3: Inhalt

    W-0002 R Innensechskantschlüssel S Bit PH2 W-0005 Legende: Für Fehlteile immer die hervorgehobene Teile-Nummer oder den Teilebuchstaben bereithalten. Beispiel: 00 262 -00 13 Handgriff Referenznummer oder Handgriff I Service- und Kontaktdaten finden Sie auf Seite 13 dieser Montageanleitung P01100 V1-2021/10146...
  • Seite 4: Rahmenvoransicht

    Rahmenvoransicht Diese Rahmen-Voransicht stellt nicht alle Einzelteile dar und dient nur zur visuellen Unter- stützung bei der Montage. P01100 V1-2021/10146...
  • Seite 5: Benötigtes Werkzeug

    Gesetze. Bewahren Sie die Montageanleitung für die weitere Nutzung auf. Wenn Sie die Insektenschutz Alu-Plisseetür an Dritte weitergeben, geben Sie unbedingt diese Montageanleitung mit. Zusätzliche Produktinformationen, wie z. B. ein Video finden Sie im Internet unter www.hecht-international.com. Zeichenerklärung Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung verwendet.
  • Seite 6: Sicherheit

    Befestigen Sie keine Gegenstände am Insektenschutz. Lehnen Sie sich nicht gegen den Insektenschutz wenn dieser montiert ist. Verwenden Sie den Insektenschutz nicht mehr, wenn dieser Risse, Sprünge oder Verformungen aufweist. Ersetzen Sie beschädigte Bauteile nur mit passenden Originalteilen. P01100 V1-2021/10146...
  • Seite 7: Vorbereitung

    Wir empfehlen jedoch für bessere Bedienung einen Mindestabstand von 4-5 cm zum Türrahmen. Maß nehmen Breite = ������������������ cm Höhe = ������������������ cm Messen Sie die Mauerlaibung von Innenkante zu Innenkante (lichtes Maß) und notieren Sie sich das Ergebnis. P01100 V1-2021/10146...
  • Seite 8: Montage

    Diese gekürzte Seite zeigt bei der Montage nach unten. WARNUNG Entgraten Sie alle Schnittkanten. Ziehen Sie die Bürstendichtung Griffprofil G in das Griffprofil D ein. Ziehen Sie die Bürstendichtung Führungsprofil oben H in das Führungsprofil oben F ein. Kürzen Sie die Bürstendichtungen jeweils auf Profillänge. P01100 V1-2021/10146...
  • Seite 9 Bohren Sie die Führungsprofile oben F und unten E jeweils gleichmäßig verteilten Position vor. an drei auf die Länge gleichmäßig verteilten Position vor. Verwenden Sie dazu den Ø 4 mm Bohrer Q . Verwenden Sie dazu den Ø 4 mm Bohrer Q . P01100 V1-2021/10146...
  • Seite 10 Klipsen Sie die vormontierte Plisseekassette auf das Setzen Sie das Führungsprofil oben F und das Führungsprofil angebrachte Wandprofil B . unten E ein. Achten Sie auf eine gerade Ausrichtung. Die Plisseekassette muss sich auf die gesamte Höhe in das Wandprofil B einklipsen. P01100 V1-2021/10146...
  • Seite 11 Insektenschutz Alu-Plisseetür kann durch vertikales Schieben Kreuzschlitzschrauben. oder Ziehen geöffnet und geschlossen werden. Kürzen Sie den Schnurüberstand bis auf 10 cm. Optional kann ein zusätzlicher Schließhaken verwendet werden. Der Schnurüberstand kann z. B. unter den Befolgen Sie dazu nachfolgende Montageschritte. Führungsschienen versteckt werden. P01100 V1-2021/10146...
  • Seite 12 Bohrertyp verwenden). Handgriff I liegen. Schließen Sie die Insektenschutz Alu-Plisseetür und hängen Setzen Sie die Dübel N ein. Befestigen Sie den Schließhaken das Griffprofil am Schließhaken ein. M mit den Senkkopfschrauben P . Gesamtansicht von außen im geschlossenen Zustand. P01100 V1-2021/10146...
  • Seite 13: Reinigung

    Sollte trotz aller Kontrollen der Insektenschutz beschädigt oder unvollständig sein, so wenden Sie sich an nachfolgende Serviceadresse. Hier wird Ihnen auch bei Fragen geholfen, welche durch das Kapitel „Häufige Fragen“ auf Seite 14 nicht beantwortet werden können. Hotline: +49 (0)9805-93331981 www.hecht-international.com Aufbauanleitung als Video www.hecht-international.com/service�portal P01100 V1-2021/10146...
  • Seite 14: Häufige Fragen

    Dübel zur Befestigung notwendig sind. Anderes geeignetes Montagematerial erhalten Sie im Fachhandel/Baumarkt. Wer hilft mir bei Fragen zur Montage? Hier steht Ihnen unser Kundenservice unter +49 (0)9805-93331981 zur Verfügung. Gerne können Sie uns auch über unser Supportformular unter www.hecht-international.com eine Nachricht senden. P01100 V1-2021/10146...
  • Seite 15: Technische Daten

    Produkt: Insektenschutz Alu-Plisseetür Produktnummer: P01100 Info & Service Versionsnummer: V1/2021-10146 gekauft bei: ������������������������������������������������������������������������������ gekauft am: ������������������������������������������������������������������������������ Kontaktdaten: hecht international GmbH Im Herrmannshof 10 91595 Burgoberbach GERMANY +49 (0)9805-93331981 www.hecht-international.com Bewahren Sie diesen Produktpass für spätere Fragen/Reklamationen sorgfältig auf! P01100 V1-2021/10146...
  • Seite 16: Entsorgung

    Diese Druckschrift, einschließlich aller ihrer Teile, ist urheberrechtlich geschützt. Jede Verwertung außerhalb der engen Grenzen des Urheberrechts ist ohne Zustimmung der hecht international GmbH unzulässig und strafbar. Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Einspeisung und Verarbeitung in elektronischen Systemen.
