Einbau- und Betriebsanleitung METRONA
Wärme- / Kältezähler PolluCom E
9. Optische
Optionsmodule

9.1 Optische Schnittstelle

Alle Zähler sind mit einer optischen Daten-
schnittstelle ausgerüstet. Über einen optischen
Datenkoppler (wahlweise RS 232- oder USB-
Anschluss) können
MiniCom 3 Einstellungen verändert oder der
Zähler über das Auslesesystem DOKOM Mobil
ausgelesen werden. Die Datenschnittstelle wird
durch einen kurzen Tastendruck für eine Stunde
aktiviert. Durch jede zwischenzeitliche Daten-
kommunikation beginnt dieser Zeitraum von
neuem, sodass z. B. über längere Zeit eine
viertelstündliche oder stündliche Loggerauslesung
durchgeführt werden kann.

9.2 M-Bus-Option gem. EN 1434-3

Mit dieser Option kann der Zähler über seine
Primär- oder Sekundäradresse mit einem M-Bus-
Pegelwandler ausgelesen werden (300 und 2400
Baud, automatische Erkennung). Die Einstellung
beider Adressen kann in der Parametrierebene (s.
Kap. 6.6) oder mit der Servicesoftware MiniCom 3
vorgenommen werden (Hinweis: Die werkseitige
Einstellung der Sekundäradresse entspricht der
am Zählergehäuse vermerkten Gerätenummer).
Die Primäradresse kann zwischen 0 und 250
eingestellt werden und steht werkseitig auf 0.
Das zweiadrige Optionskabel wird an geeigneter
Stelle in die M-Bus-Installation eingebunden. Die
Polarität der beiden Adern muss nicht beachtet
werden.

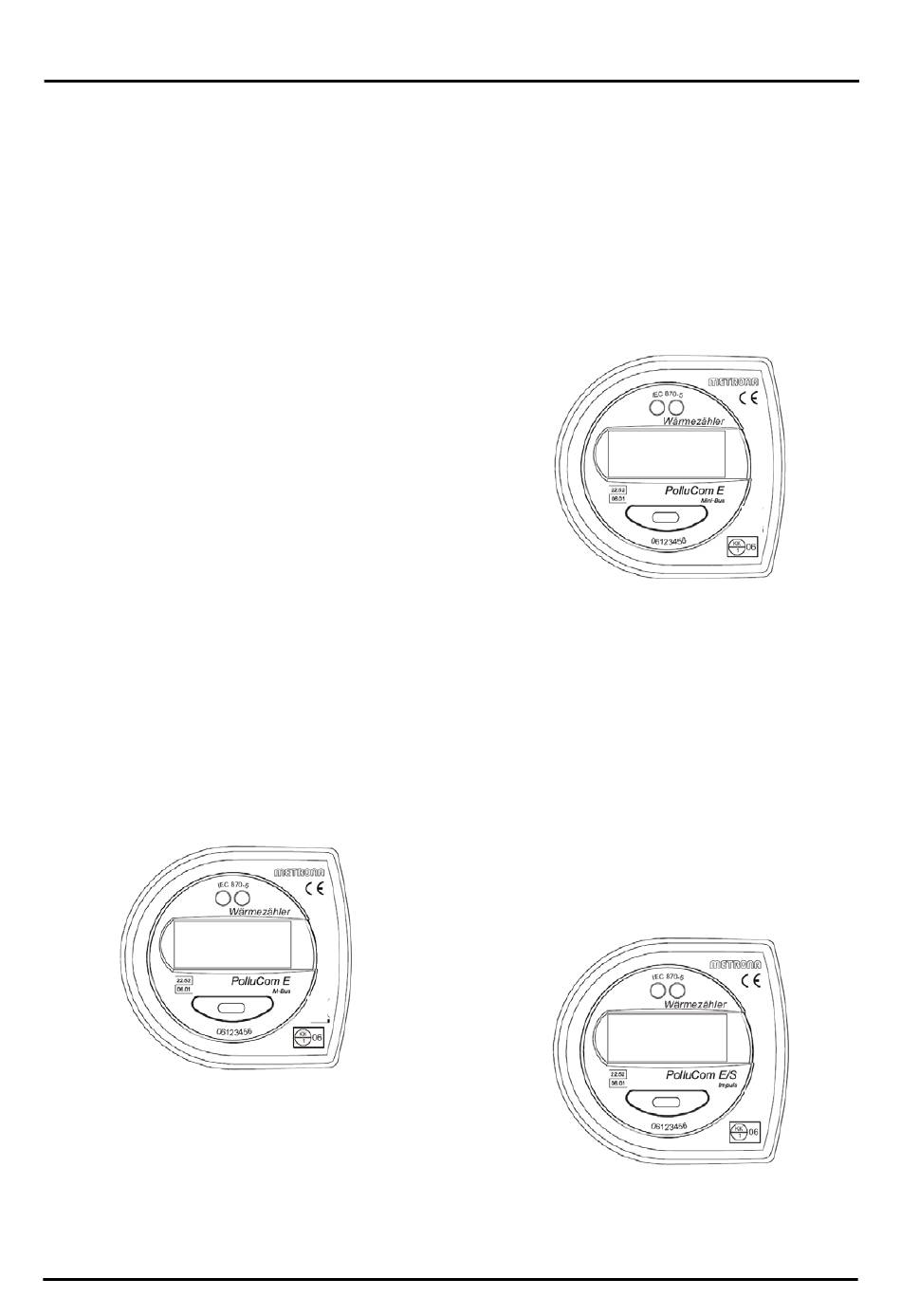

Abb. 4: PolluCom E mit M-Bus-Option
Schnittstelle und
mit der Servicesoftware

9.3 Mini-Bus-Option

Mit dieser Option kann der Zähler mit einem
induktiven Ablesepunkt verbunden werden. Die
gesamte Länge des zweiadrigen Kabels zwischen
Zähler und Ablesepunkt darf 50 Meter nicht
überschreiten. Die Polarität der beiden Adern
muss nicht beachtet werden. Das übertragene
Protokoll entspricht dem M-Bus-Protokoll und der
Zähler kann über den MiniReader oder mit dem
Auslesesystem DOKOM
werden.
Abb. 5: PolluCom E mit Mini-Bus-Option
9.4 Impuls-Option für Wärmemenge
Impulswertigkeit:
Schließzeit:
Prellzeit:
Max. Spannung:
Max. Strom:
Das zweiadrige Kabel wird an ein geeignetes
Impulssummiergerät oder einem Kontakteingang
einer Gebäude-Leittechnik angeschlossen. Die
Polarität der beiden Adern muss nicht beachtet
werden.
Abb. 6: PolluCom E/S mit Impuls-Option
M H 1110 DE / Metrona, Seite 7
Mobil ausgelesen
1 kWh
125 ms
keine
28 V DC oder AC
0,1 A
