Einbau- und Betriebsanleitung METRONA
Wärme- / Kältezähler PolluCom E
Heizmedium besteht. Beim Ausbau sind deshalb
zuerst die Absperrarmaturen zu schließen.
Die Gehäusegewinde können produktionsbedingt
scharfkantig sein. Wir empfehlen deshalb die
Verwendung von Schutzhandschuhen.
In dem Gerät befindet sich eine Lithiumbatterie.
Diese darf nicht gewaltsam geöffnet werden, mit
Wasser in Berührung kommen, kurzgeschlossen
oder Temperaturen über 80 °C ausgesetzt wer-
den. Leere Batterien, nicht mehr benötigte elekt-
ronische Geräte oder Bauteile sind Sondermüll
und an geeigneten Sammelstellen zu entsorgen.
3. Benötigtes Werkzeug
Gabelschlüssel SW 19, 30
(Anschlussverschraubung QN 0,6 –1,5)
Gabel-/Rollgabelschlüssel SW 25, 37
(Anschlussverschraubung QN 2,5)
Gabelschlüssel SW 24 (Tauchhülse)
Schraubendreher Schlitz 0,8x5 (Tauchhülse)
Seitenschneider (Plombierdraht)
4. Einbau des Zählers
PolluCom E kann als Wärme- und Kältezähler
eingesetzt werden. Deshalb werden im nachfol-
genden Text folgende Begriffe verwendet:
Rücklauf bei Heizungsanlagen: Kälterer Strang
Vorlauf bei Heizungsanlagen:
Rücklauf bei Kälteanlagen:
Vorlauf bei Kälteanlagen:
PolluCom E wird im kälteren Strang eingebaut.
Für Einbaustellen im wärmeren Strang steht die
Ausführung PolluCom EX zur Verfügung.
In Kälteanlagen sind
Kondenswasserbildung
PolluCom E/S oder EX/S mit abnehmbarem
Rechenwerk einzusetzen. Das Rechenwerk wird
vom Durchflusssensor abgenommen (nach oben
abziehen) und mittels des mitgelieferten Wand-
adapters an geeigneter Stelle separat montiert.
Je nach Ausführung kann PolluCom E auch als
kombinierter Wärme-Kälte-Zähler
werden (PolluCom E/S H und EX/S H), auch hier
ist das Rechenwerk separat zu montieren. Der
Umschaltpunkt zwischen
Kältezählung kann gem. Kap. 6.5 kontrolliert
werden, eine Veränderung des Umschaltpunkts
kann über die Servicesoftware MiniCom 3
erfolgen.
Das Rechenwerk von PolluCom E ist um ca. 330
Grad bis zu einem fühlbaren Anschlag drehbar.
Gewaltsames Überdrehen führt zur Beschädigung
innerer Bauteile und zum Wegfall des Gewähr-
leistungsanspruchs.
M H 1110 DE / Metrona, Seite 2
Wärmerer Strang
Wärmerer Strang
Kälterer Strang
wegen möglicher
die Ausführungen
verwendet
Wärme- und
Die Durchflussrichtung des Heiz- bzw. Kühl-
mediums ist durch
Durchflusssensor gekennzeichnet.
gerade Ein- oder Auslaufstrecken (Beruhigungs-
strecken) müssen nicht vorgesehen werden. Der
Durchflusssensor und die beiden Temperatur-
fühler müssen im selben Kreis der Heiz- bzw.
Kühlanlage eingebaut werden. PolluCom E kann
horizontal, horizontal um max. 90 Grad gekippt
oder vertikal eingebaut werden. Vor dem Durch-
flusssensor (oder an einer anderen geeigneten
Stelle im Heiz- bzw. Kühlkreis) sollte ein Schmutz-
fänger sowie vor und nach dem Durchflusssensor
jeweils eine Absperrarmatur eingebaut werden,
damit der Zähler nach Ablauf der Eichgültigkeits-
dauer ohne Entleerung der Rohrleitung ausgebaut
werden kann. Grundsätzlich sind beim Einbau
immer die anerkannten Regeln der Technik sowie
die bestehenden Normen und Richtlinien einzu-
halten.
Vor Einbau des Zählers Rohrleitung gründlich
spülen, Passstück bzw. den alten Zähler ent-
fernen und anschließend PolluCom E mit neuen
Dichtungen montieren.

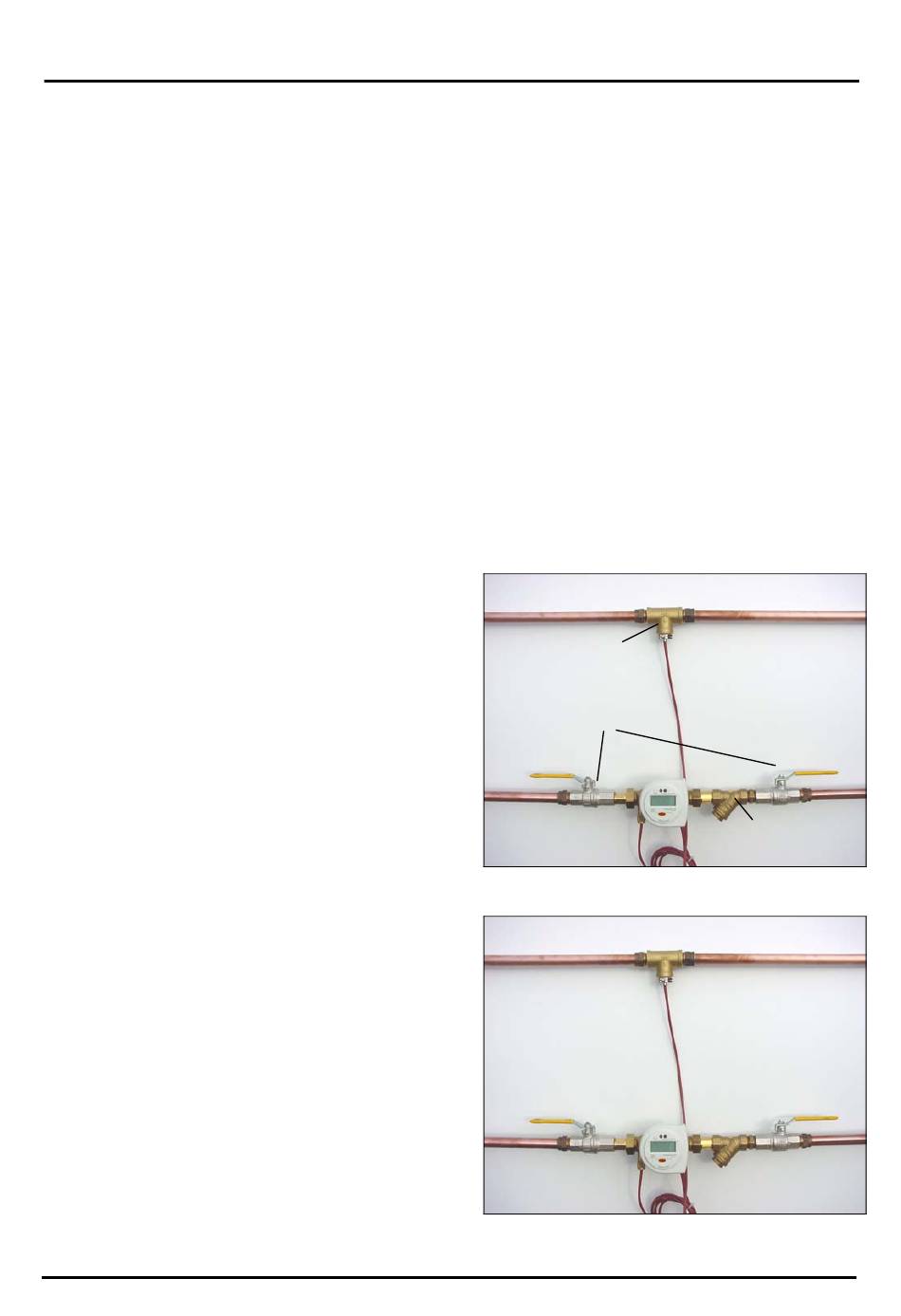

Einbaubeispiele:
Wärmerer Strang (Vorlauf)
T-Stück mit
Tauchhülse
Absperrarmatur
Kälterer Strang
(Rücklauf)
Abb. 1: PolluCom E in einer Heizungsanlage
Kälterer Strang (Vorlauf)
Wärmerer Strang
(Rücklauf)
Abb. 2: PolluCom EX/S in einer Kälteanlage
einen Pfeil auf dem
Zusätzliche
Schmutzfänger
